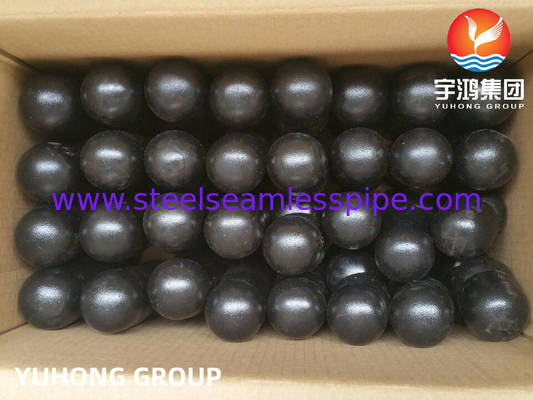

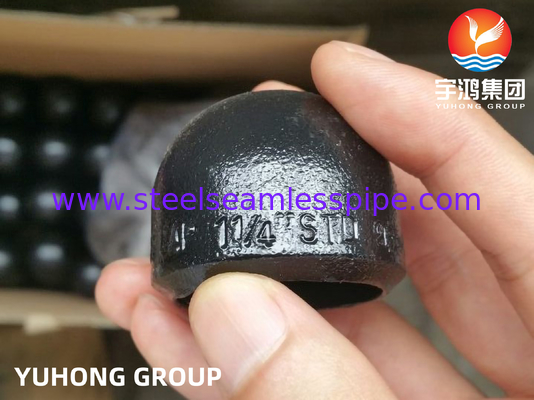

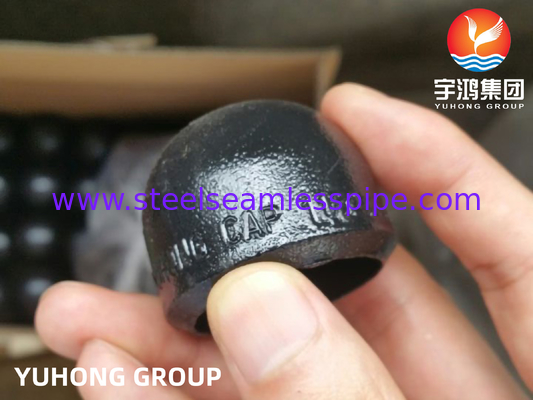

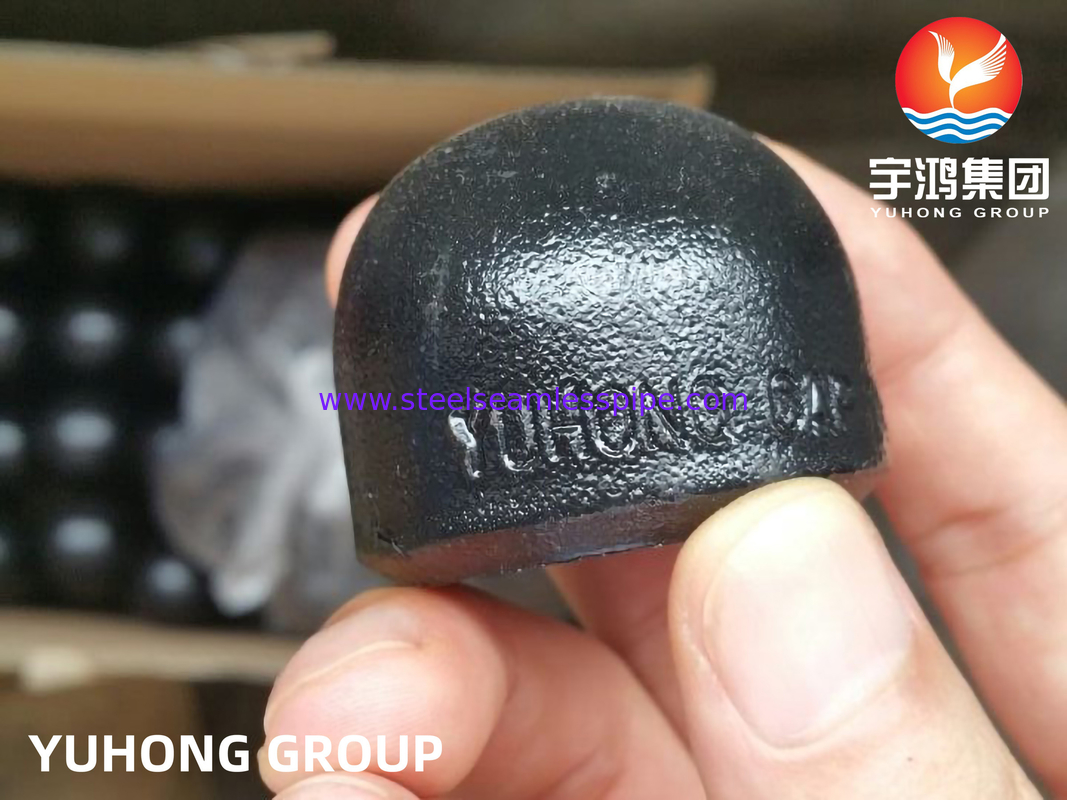

ASTM A234 WPB Son Kapağı Karbon Çelik Buttweld Boru Montajı

Özet:

WPB Son Kapak, çeşitli boru ve boru sistemlerinde, bir borunun veya borunun uçlarını veya uçlarını mühürlemek için tasarlanmış kritik bir bileşendir.ya da bileşik, birincil işlevi, sistemin bütünlüğünü sağlayarak kirleticilerin, sıvıların veya gazların girmesini önlemektir.

Tasarım açısından, dikişsiz montajı sağlayan sıkı bir yerleşim özelliklerine sahiptir.Malzemenin seçimi genellikle uygulama ortamına bağlıdır., aşındırıcı maddeler veya aşırı sıcaklıklar.

WPB Son Kapaklarının uygulamalar, tesisat ve HVAC sistemlerinden endüstriyel makinelere ve otomotiv bileşenlerine kadar yaygın.Bu uç kapağı, sızıntıları en aza indirerek ve iç bileşenleri dış unsurlardan koruyarak sistem verimliliğini ve güvenliğini korumaya yardımcı olur.

Ayrıca, çeşitli boru çaplarını ve özelliklerini karşılamak için farklı boyutlarda ve şekillerde mevcutturlar, bu da onları birçok kurulum için çok yönlü kılar.Bu uç kapağı genellikle kolayca çıkarılıp değiştirilebilir., önemli bir duraklama süresi olmadan sistemin onarılmasını veya değiştirilmesini kolaylaştırır.

Spesifikasyon:



Standart	ASTM A234/ASME SA234
Malzeme	WPB
Türü	Buttweld başlığı
Bağlantı	Kaynaklama
Boyut	1/2"-48" ((DN15-DN1200) veya özel boyut
Kalınlığı	SCH10S-XXS ((2-60mm)
Yüzey	Siyah Resim
Paketleme	Plywood kesi/Palet



Kimyasal bileşimi:



Sınıf	C	M	P	S	Evet.	Kr	Mo.	Ni	Cu	Diğerleri
WPB	0.03 en fazla	0.29-1.06	0.05 en fazla	0.058 maksimum	0.10 dakika.	0.40 en fazla	0.15 en fazla	0.40 en fazla	0.40 en fazla	Vanadyum 0.08



Mekanik özellikleri:



Sınıf	Verim gücü, min. ksi [MPa]	Çekim sıklığı, min. ksi [MPa]	Uzunluk %
WPB	35 (((240)	60 ((415)	22



BW Cap için boyut:



İsimsel Boyut		Bevel'deki çapı (mm)	Uzunluk (mm)		E uzunluğu için duvar kalınlığını sınırlamak (mm)
DN	NPS	Aşırı doz.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Evet.	- Evet.
700	28	711.0	267	- Evet.	- Evet.
750	30	762.0	267	- Evet.	- Evet.
800	32	813.0	267	- Evet.	- Evet.
850	34	864.0	267	- Evet.	- Evet.
900	36	914.0	267	- Evet.	- Evet.
950	38	965.0	305	- Evet.	- Evet.
1000	40	1016.0	305	- Evet.	- Evet.
1050	42	1067.0	305	- Evet.	- Evet.
1100	44	1118.0	343	- Evet.	- Evet.
1150	46	1168.0	343	- Evet.	- Evet.
1200	48	1219.0	343	- Evet.	- Evet.
Genel NOT: Bu kapakların şekli elipsoidal olmalıdır ve ASME Kazan ve Basınçlı Kaplar Kodunda verilen gerekliliklere uygun olmalıdır. Notlar: (1) Uzunluk E, sütunda belirtilen kalınlığı aşmayan kalınlık için geçerlidir. (2) Uzunluk E1Sütunda verilenden daha büyük kalınlık için geçerlidir. EPS 24 ve daha küçük için E ′′ Uzunluk için Duvar Kalınlığının Sınırı. NPS 26 ve daha büyük için uzunluk E.1Üretici ve alıcı arasında anlaşma yoluyla yapılmalıdır.
