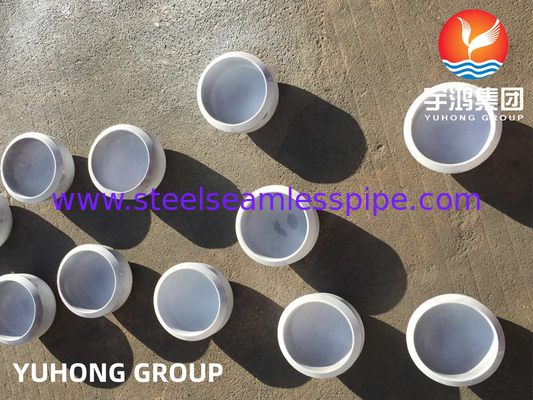

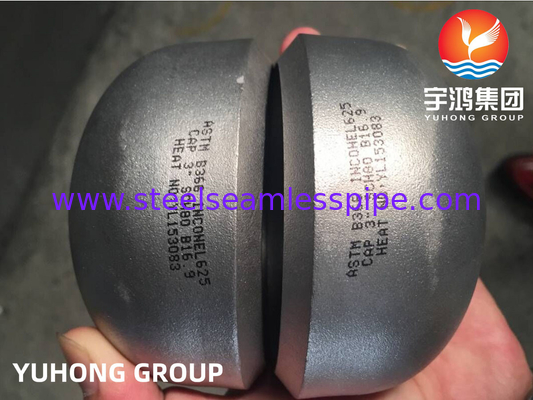

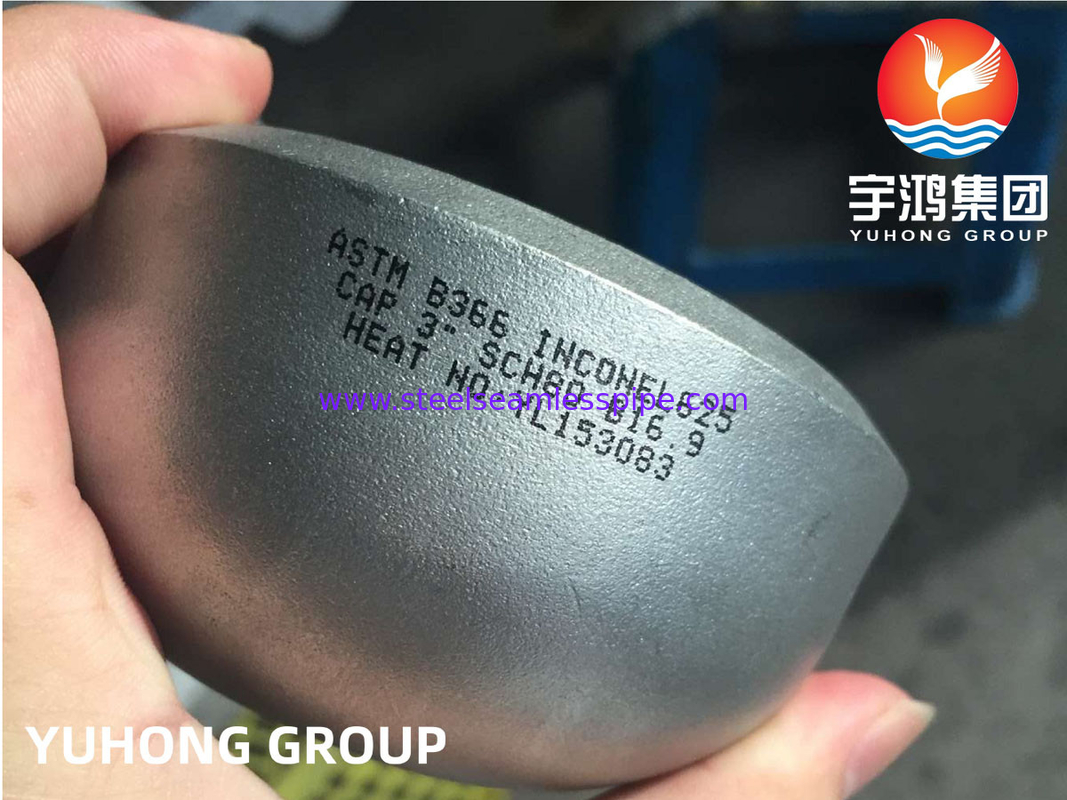

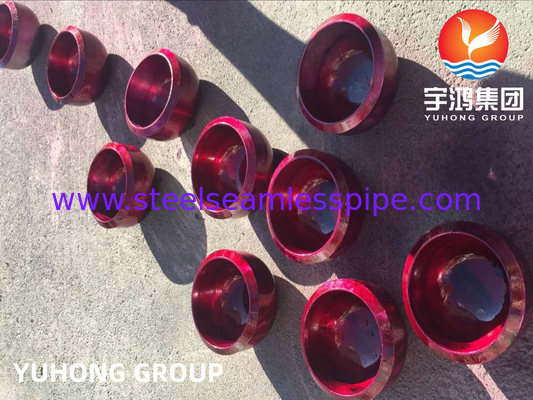

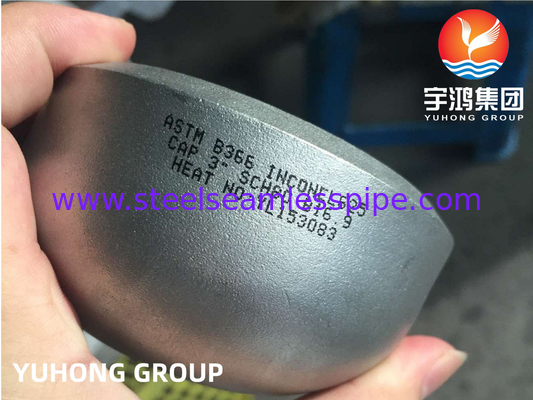

ASTM B366 Inconel 625 / UNS N06625 Son Kapağı Nikel Alaşımlı Çelik Buttweld Fitting

Genel bakış:

Bir Inconel 625 kapağı, bir borunun ucunu kapatmak için kullanılan bir boru montajıdır.Inconel 625, çok çeşitli aşındırıcı ortamlarda mükemmel korozyon direnci sunan yüksek performanslı bir nikel-krom-molibden alaşımıdırÖzellikle yüksek dayanıklılık ve hem oksidleyici hem de azaltıcı asitlere direnç gerektiren uygulamalarda yararlıdır.Kapak genellikle tüpün sonuna kaynaklanır, bu da sızıntıların veya kirleticilerin tüpün içine girmesini önleyen kalıcı bir mühür sağlarInconel 625 kapağı yaygın olarak kimyasal işleme, havacılık ve deniz mühendisliği gibi endüstrilerde kullanılır.

Spesifikasyon:



Standart	ASTM B366/ASME SB366
Malzeme	INCONEL 625/UNS N06625/DIN 2.4856
Türü	Buttweld başlığı
Bağlantı	Kaynaklama
Boyut	1/2"-48" ((DN15-DN1200) veya özel boyut
Kalınlığı	SCH10S-XXS ((2-60mm)
Yüzey	Kum fırlatma
Paketleme	Plywood kesi/Palet



Kimyasal bileşimi:



Sınıf

UNS

C

M

Evet.

P

S

Kr

Nb+Ta

Mo.

Fe

Al

Ti

Ni

Inconel 625

N06625

0.10 en fazla

0.50 en fazla

0.50 en fazla

0.015 en fazla

0.015 en fazla

20.0-23.0

3.15-4.15

8.0-10.0

5.0 en fazla

0.40 en fazla

0.40 en fazla

58.0 dakika



Mekanik özellikleri:



Sınıf	UNS	Durum	Üretim Gücü Min, ksi [MPa]	Çekim Gücü Min, ksi [MPa]	Uzunluk %
Inconel 625	N06625	Sınıf 1 (anil)	60(414)	120 ((827)	30
		Sınıf 2 (yarıtılmış çözeltme)	40 ((276)	100(690)	30



BW Cap için boyut:



İsimsel Boyut		Bevel'deki çapı (mm)	Uzunluk (mm)		E uzunluğu için duvar kalınlığını sınırlamak (mm)
DN	NPS	Aşırı doz.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Evet.	- Evet.
700	28	711.0	267	- Evet.	- Evet.
750	30	762.0	267	- Evet.	- Evet.
800	32	813.0	267	- Evet.	- Evet.
850	34	864.0	267	- Evet.	- Evet.
900	36	914.0	267	- Evet.	- Evet.
950	38	965.0	305	- Evet.	- Evet.
1000	40	1016.0	305	- Evet.	- Evet.
1050	42	1067.0	305	- Evet.	- Evet.
1100	44	1118.0	343	- Evet.	- Evet.
1150	46	1168.0	343	- Evet.	- Evet.
1200	48	1219.0	343	- Evet.	- Evet.
Genel NOT: Bu kapakların şekli elipsoidal olmalıdır ve ASME Kazan ve Basınçlı Kaplar Kodunda verilen gerekliliklere uygun olmalıdır. Notlar: (1) Uzunluk E, sütunda belirtilen kalınlığı aşmayan kalınlık için geçerlidir. (2) Uzunluk E1Sütunda verilenden daha büyük kalınlık için geçerlidir. EPS 24 ve daha küçük için E ′′ Uzunluk için Duvar Kalınlığının Sınırı. NPS 26 ve daha büyük için uzunluk E.1Üretici ve alıcı arasında anlaşma yoluyla yapılmalıdır.



Uygulama:

1Petrol ve gaz endüstrileri: Inconel 625 kapağı petrol ve gaz kuyu başlığı ekipmanları, sondaj bileşenleri ve ısı değiştiricileri için kullanılabilir.

2Kimyasal işleme endüstrisi: Inconel 625 kapağı, reaktörler, damıtma sütunları ve basınç kapları gibi işleme ekipmanlarında kullanılabilir.

3Havacılık endüstrisi: Inconel 625 kapağı uçak ve roket motorlarında, ayrıca egzoz sistemlerinde kullanılabilir.

4Deniz mühendisliği endüstrisi: Inconel 625 kapakları gemi yapımında, özellikle deniz suyu borularında, ısı değiştiricilerinde ve diğer deniz uygulamalarında kullanılabilir.
