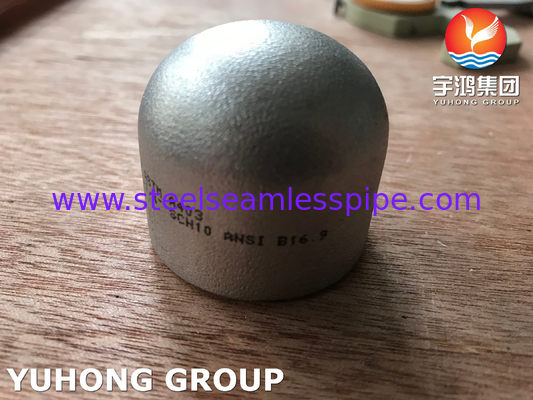

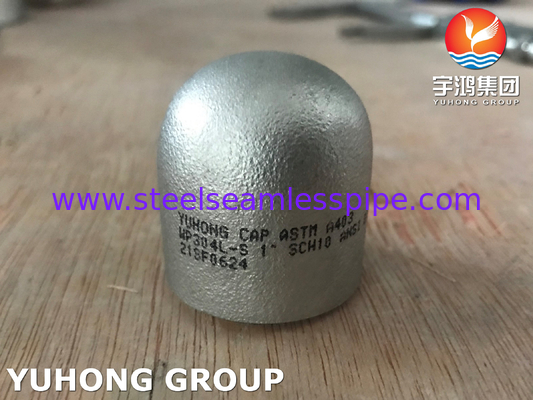

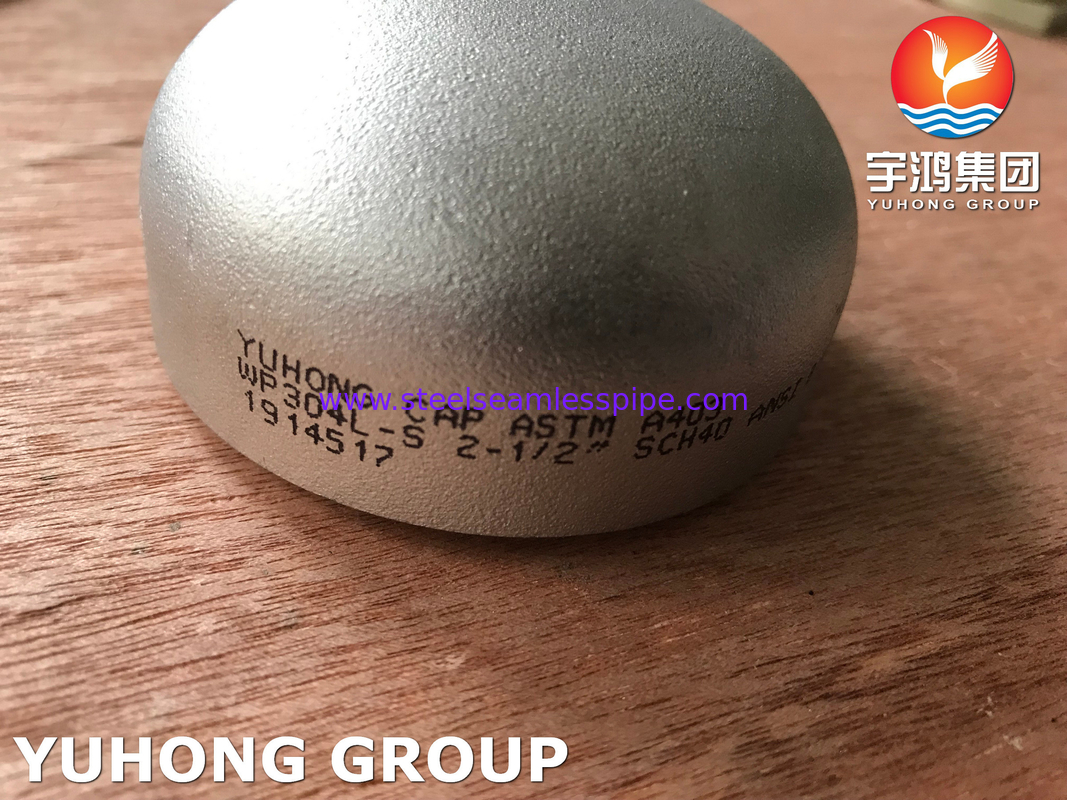

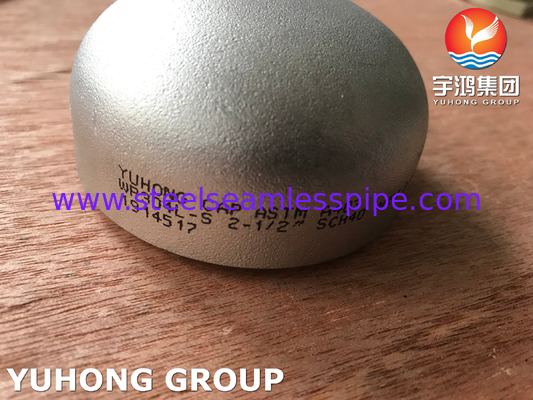

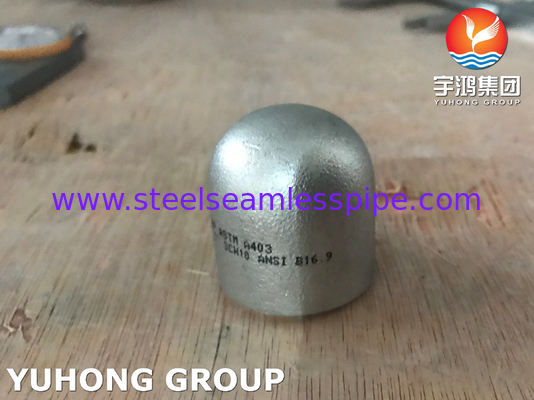

ASTM A403 WP304L 1.4307 Son Kapağı Paslanmaz Çelik Buttweld Bağlantısı
Özet:
WP304L uç kapakları, özellikle korozyon direnci ve dayanıklılığının önemli olduğu endüstrilerde çeşitli boru sistemlerinde kullanılan kritik bileşenlerdir.Bu uç kapağı boruların sonunda güvenli bir kapanış sağlamak için tasarlanmıştır., sıvıların kaçışını önlemek ve yapısal bütünlüğü sağlamak.
"304L" işareti, bu alaşımın standart 304 paslanmaz çelikle karşılaştırıldığında daha düşük bir karbon içeriğine sahip olduğunu gösterir.kaynaklılığını artırmak ve kaynak sırasında karbid çökme riskini azaltmakBu, WP304L'yi yüksek sıcaklık uygulamaları ve koroziv maddelere maruz kalan ortamlar için uygundur.
Bu uç kapakları oksidasyona ve korozyona karşı mükemmel direnç sunar, bu da kimyasal işleme, gıda ve içecek, ilaç ve deniz uygulamalarında kullanılmak için idealdir.Malzeme aynı zamanda manyetik değildir ve iyi bir dayanıklılık ve esneklik gösterir, farklı koşullarda çok yönlülüğüne katkıda bulunur.
Sıcak veya soğuk işleme gibi süreçlerle üretilen bu uç kapağı, farklı boru ihtiyaçlarını karşılamak için çeşitli boyutlarda ve duvar kalınlıklarında gelir.Hem kaynaklı hem de ipli bağlantılarda kullanılabilir.Ek olarak, WP304L uç kapağı endüstri standartlarına uygun olup kalite ve güvenilirliği sağlar.
Bakım açısından, bu kapaklar sağlam doğası nedeniyle minimum bakım gerektirir, ancak düzenli denetimler zamanla aşınma veya korozyon belirtilerini belirlemeye yardımcı olabilir.Uzun ömürlülüğü ve dayanıklılığı, sadece sık sık değiştirme ihtiyacını azaltmakla kalmaz aynı zamanda boru sisteminin genel verimliliğine ve güvenliğine katkıda bulunur.
Spesifikasyon:
| Standart |
ASTM A403/ASME SA403 |
| Malzeme |
WP304L; 1.4307 |
| Türü |
Buttweld başlığı |
| Bağlantı |
Kaynaklama |
| Boyut |
1/2"-48" ((DN15-DN1200) veya özel boyut |
| Kalınlığı |
SCH10S-XXS ((2-60mm) |
| Yüzey |
Kum fırlatma |
| Paketleme |
Plywood kesi/Palet |
Kimyasal bileşimi:
| Sınıf |
C |
M |
P |
S |
Evet. |
Ni |
Kr |
| WP304L |
0.03 en fazla |
2.0 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
8.0-12.0 |
18.0-20.0 |
Mekanik özellikleri:
| Sınıf |
Verim gücü, min.
ksi [MPa] |
Çekim sıklığı, min.
ksi [MPa] |
Uzunluk
%
|
| WP304L |
25 ((170) |
70 ((485) |
28 |
BW Cap için boyut:
 |
| İsimsel Boyut |
Bevel'deki çapı
(mm)
|
Uzunluk
(mm)
|
E uzunluğu için duvar kalınlığını sınırlamak
(mm)
|
| DN |
NPS |
Aşırı doz. |
E |
E1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 1/2 |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Evet. |
- Evet. |
| 700 |
28 |
711.0 |
267 |
- Evet. |
- Evet. |
| 750 |
30 |
762.0 |
267 |
- Evet. |
- Evet. |
| 800 |
32 |
813.0 |
267 |
- Evet. |
- Evet. |
| 850 |
34 |
864.0 |
267 |
- Evet. |
- Evet. |
| 900 |
36 |
914.0 |
267 |
- Evet. |
- Evet. |
| 950 |
38 |
965.0 |
305 |
- Evet. |
- Evet. |
| 1000 |
40 |
1016.0 |
305 |
- Evet. |
- Evet. |
| 1050 |
42 |
1067.0 |
305 |
- Evet. |
- Evet. |
| 1100 |
44 |
1118.0 |
343 |
- Evet. |
- Evet. |
| 1150 |
46 |
1168.0 |
343 |
- Evet. |
- Evet. |
| 1200 |
48 |
1219.0 |
343 |
- Evet. |
- Evet. |
Genel NOT: Bu kapakların şekli elipsoidal olmalıdır ve ASME Kazan ve Basınçlı Kaplar Kodunda verilen gerekliliklere uygun olmalıdır.
Notlar:
(1) Uzunluk E, sütunda belirtilen kalınlığı aşmayan kalınlık için geçerlidir.
(2) Uzunluk E1Sütunda verilenden daha büyük kalınlık için geçerlidir. EPS 24 ve daha küçük için E ′′ Uzunluk için Duvar Kalınlığının Sınırı. NPS 26 ve daha büyük için uzunluk E.1Üretici ve alıcı arasında anlaşma yoluyla yapılmalıdır. |
Uygulama:
1Boru sistemleri: Kimyasal, petrol ve gaz endüstrilerinde boru uçlarının mühürlenmesi için kullanılır, bütünlüğünü sağlar ve sızıntıyı önler.
2Gıda İşleme: Hijyen ve korozyon direnci kritik olan gıda işleme ve işleme sistemleri için uygundur.
3İlaç Endüstrisi: Alerjik reaksiyonları önlemek için temizliğin ve düşük nikel içeriğinin gerekli olduğu üretim süreçlerinde kullanılır.
4Bira makineleri: Bira kalitesini korumaya yardımcı olan bira sistemleri için idealdir.
5Deniz uygulamaları: Tuzlu su korozyonuna karşı dayanıklılığı nedeniyle deniz ortamlarında kullanılır.
6İnşaat: Kalıcılık ve elementlere direnç gerektiren yapısal bileşenlerdeki uygulamalar.
