B3 Nikel Alaşımlı Hastelloy B366 UNS N10675 Buttweld Fitting

Özet:

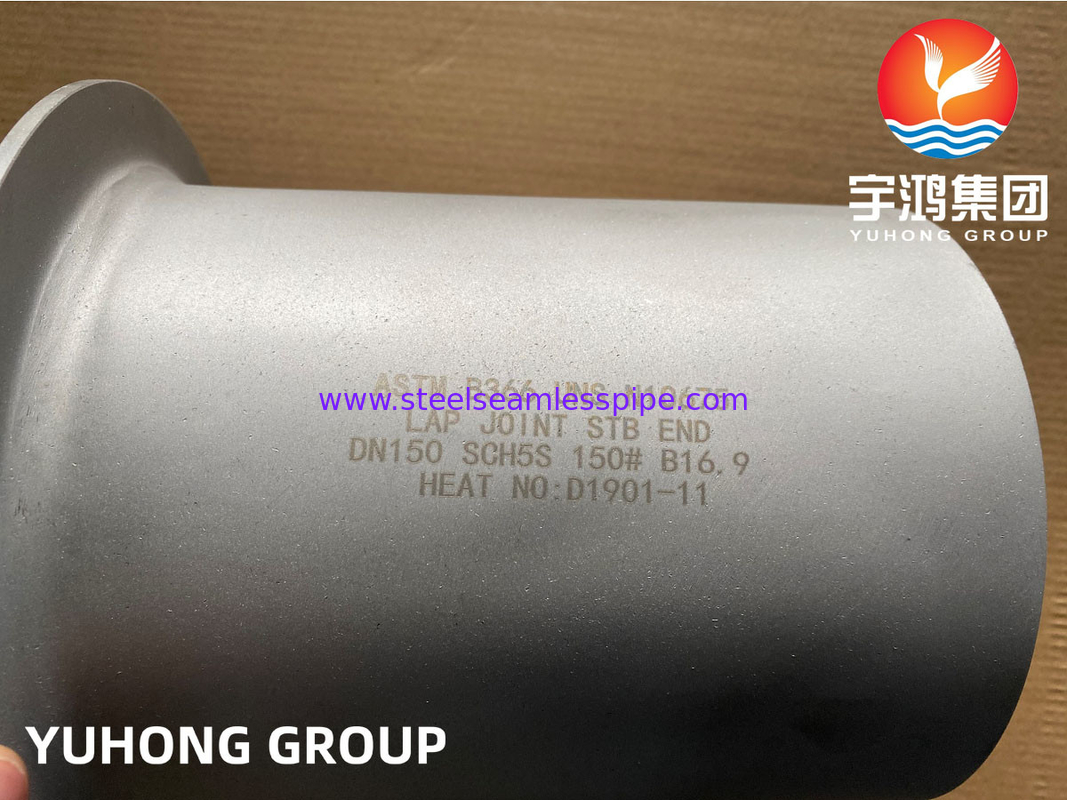

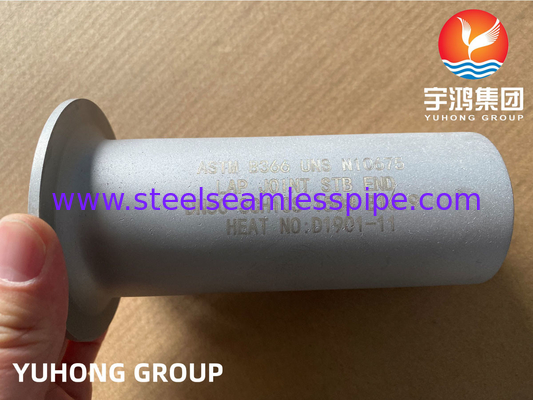

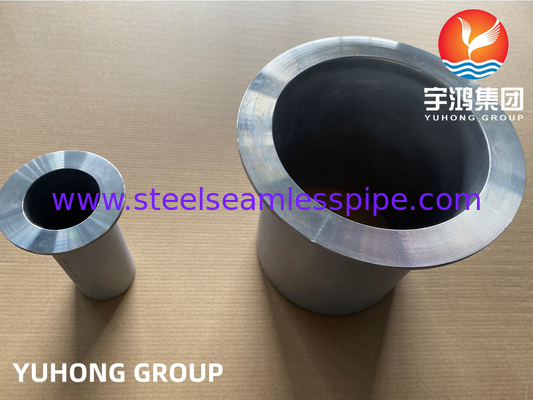

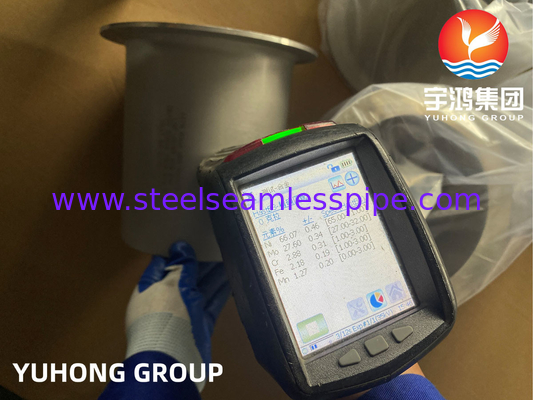

Hastelloy B3 Lap Joint Stub End, Hastelloy B3'den yapılmış özel bir bileşendir.Yüksek performanslı nikel-molibden alaşımı, her konsantrasyonda ve sıcaklıkta hidroklorik asite karşı olağanüstü dayanıklılığı ile bilinirBu alaşım ayrıca deliklere, stres korozyon çatlamalarına ve oksidasyona karşı mükemmel direnç gösterir ve koroziv ortamlar için ideal hale gelir.

Kol ekleminin ucu, boru flenslerine kolayca bağlanmasını sağlayan düz bir profille donatılmıştır ve güvenli ve sızıntı geçirmez bir arayüz sağlar.basit montaj ve sökme imkanıBu, özellikle bakım operasyonlarında avantajlıdır.

Hastelloy B3'ün temel özellikleri şunlardır:

- Korozyona Direnci: Özellikle organik ve inorganik asitlerde azaltıcı ortamlara, sert kimyasal işleme uygulamalarında dayanıklılığı arttırarak olağanüstü direnci.

- Sıcaklık istikrarı: Mekanik özelliklerini geniş bir sıcaklık aralığında korur ve çeşitli çalışma koşullarında performans güvenilirliğini sağlar.

- Üretilebilirlik: Alaşım kolayca kaynaklanabilir ve farklı endüstriyel uygulamalarda özelleştirilmesine izin verir.

- Çok yönlülük: Kimyasal işleme, petrokimyasal endüstrilerde ve agresif ortamların bulunduğu diğer uygulamalarda kullanılmak için uygundur ve kritik sistemlerde rolünü pekiştirir.

Spesifikasyon:

Kimyasal bileşimi:

Mekanik özellikleri:


Boyut:

İsimsel Boyut		Silindrin OD'si (mm)		Uzunluk (mm)		Filenin yarıçapı (mm)		Çemberin çapı (mm)
DN	NPS	Aşırı doz		F		R		G
		- Max. - Hayır.	- Min.	Uzun tip	Kısa yazı tipi	A	B maksimum
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Notlar: 1) Kısa tip, PN 50 ve PN 110 ((300 ve 600 LB) ve PN 150 ((900 LB) ve üstü büyük flanslarda kullanıldığında,veya uzun tip, daha büyük flenslerde PN 260 ve PN 420 ((1500 ve 2500LB) ile kullanılırSaldırımı mümkün kılmak için silindir uzunluğu eklenebilir, ekleme uzunluğu üreticiler ve alıcılar arasında müzakere edilecektir. 2) Flanşın TG ve MFM temas yüzeyleri kullanılırsa, eklem kalınlığı eklenir ve ekleme kalınlığı F taban uzunluğuna eklenir. 3) R (tip A) fileenin yarıçapı GB/T 9118.1 9118.2 veya ASME B16 uyarınca gevşek flansların yarıçaplarına uygun olmalıdır.5Filenin yarıçapı R (tip B) sadece kısa uzunlukta F olan MSS SP-43 standartları için uygulanır. 4) Çember ekleminin çapı G, ASME B16.5'te belirtilen standart işlenmiş yüzeye uygun olmalıdır ve eklemin arkası, montaj yüzeyine uygun olarak işlenmelidir.RJ kullanıldığında,ASME B 16'da belirtilen K boyutu.5 uygulanır. 5) Minimum kuyruk eklem kalınlığı t, nominal boru duvar kalınlığından daha az olmamalıdır.
