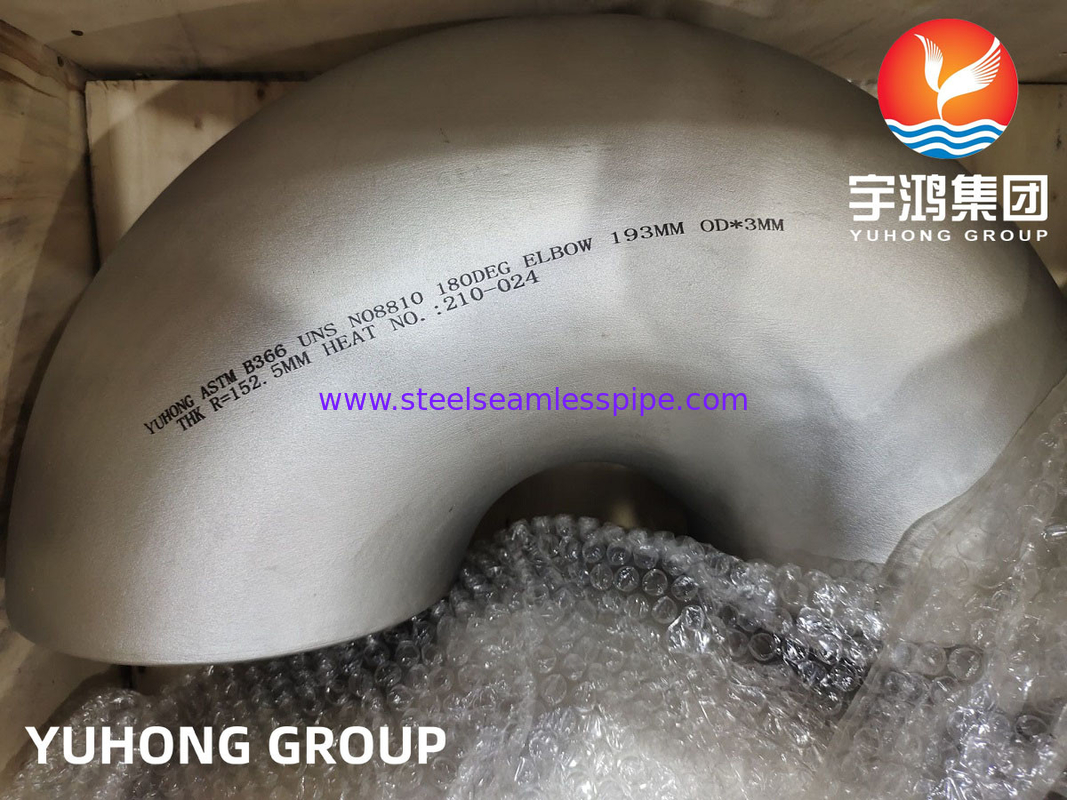

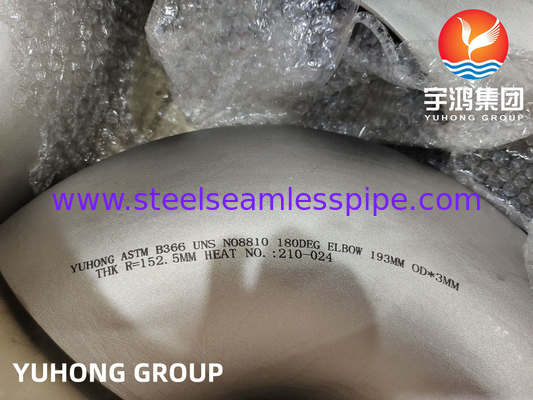

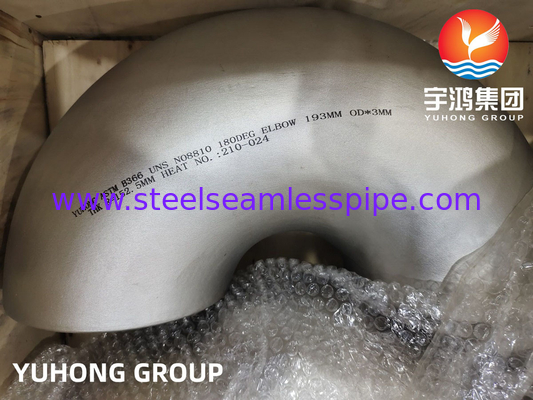

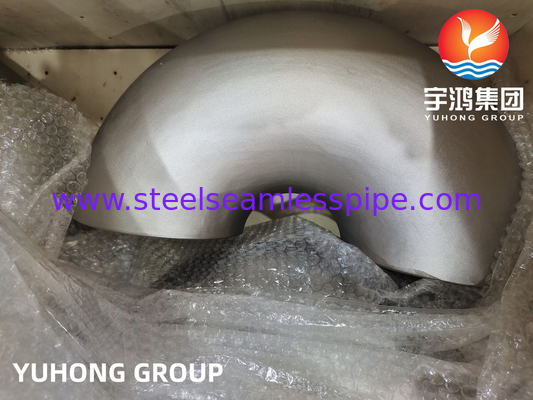

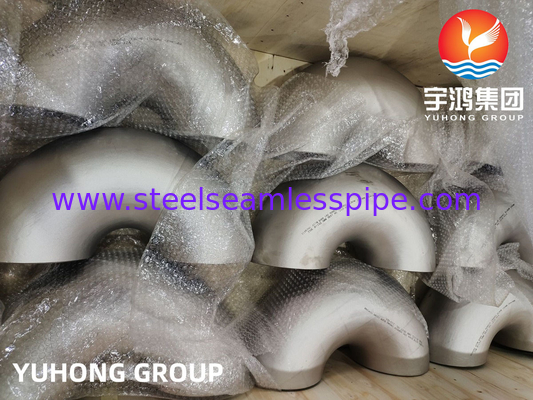

B16.9 Kaynak Ağızlı Boru Bağlantı Elemanları, ASTM B366 Incoloy 800H / UNS N08810 180 DERECE Dirsek
ASTM B366, fabrikada üretilen dövme nikel ve nikel alaşımlı bağlantı parçaları için standart bir spesifikasyondur. Incoloy 800H, bu spesifikasyonun bir parçası olan bir nikel-demir-krom alaşımıdır. Incoloy 800H / UNS N08810 dirsek, özellikle yüksek sıcaklıklara ve basınçlara dayanacak şekilde tasarlanmıştır, bu da onu taşınan akışkan veya gazın yüksek sıcaklık ve basınçta olduğu uygulamalarda kullanım için ideal hale getirir. Ayrıca korozyona ve oksidasyona karşı mükemmel direnç sunar, bu da onu diğer malzemelerin zamanla aşınabileceği veya bozulabileceği zorlu ortamlarda kullanıma uygun hale getirir.
ASTM B366 Incoloy 800/800H/800HT Kaynak Ağızlı Bağlantı Elemanlarının Eşdeğer Kaliteleri
| STANDART |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
VEYA |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Incoloy 800/800H/800HT Kaynak Ağızlı Bağlantı Elemanlarının Mekanik Analizi
| Element |
Yoğunluk |
Erime Noktası |
Çekme Dayanımı |
Akma Dayanımı (%0,2 Ofset) |
Uzama |
| 800 / 800H / 800HT |
7.94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75.000 , MPa – 520 |
Psi – 30.000 , MPa – 205 |
30 % |
Incoloy 800/800H/800HT Kaynak Ağızlı Bağlantı Elemanlarının Kimyasal Bileşimi
| Kalite |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0.10 maks. |
1.50 maks. |
1.00 maks. |
0.015 maks. |
0.75 maks. |
39.50 min. |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800H |
0.05 – 0.10 |
1.50 maks. |
1.00 maks. |
0.015 maks. |
0.75 maks. |
39.50 min. |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800HT |
0.06 – 0.10 |
1.50 maks. |
1.00 maks. |
0.015 maks. |
0.75 maks. |
39.50 min. |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60? |
0.15 – 0.60 |
Boru sistemlerinde kullanılan çeşitli dirsek türleri vardır, bunlar şunlardır:
1. 45 derecelik dirsek: Bu tip dirsek, akış yönünü 45 derece değiştirir.
2. 90 derecelik dirsek: Bu tip dirsek, akış yönünü 90 derece değiştirir.
3. 180 derecelik dirsek: Bu tip dirsek, akış yönünü 180 derece değiştirerek, akış yönünü etkili bir şekilde tersine çevirir.
4. Kısa yarıçaplı dirsek: Bu tip dirsek, standart bir dirsekten daha kısa bir merkezden uca mesafeye sahiptir ve bu da onu dar alanlarda kullanım için ideal hale getirir.
5. Uzun yarıçaplı dirsek: Bu tip dirsek, standart bir dirsekten daha uzun bir merkezden uca mesafeye sahiptir, bu da sistemdeki sürtünmeyi ve basınç kaybını azaltmaya yardımcı olur.
Uygulamalar
Nikel alaşımlı dirsekler, mükemmel korozyon dirençleri ve yüksek sıcaklık ortamları nedeniyle boru sistemlerinde yaygın olarak kullanılmaktadır. Genellikle petrokimya, kimya ve enerji üretimi gibi endüstrilerde kullanılırlar. Bazı özel uygulamalar arasında petrol ve gaz boru hatları, kimyasal işleme ve buhar sistemleri bulunur.
1. Gemi mühendisliği.
2. Kimyasal ve hidrokarbon işleme ekipmanları.
3. Benzin ve tatlı su tankları.
4. Ham petrol damıtma kazanları.
5. Gaz giderme ısıtıcıları.
6. Kazan besleme suyu ısıtıcıları ve diğer eşanjörler.
7. Vanalar, pompalar, miller, bağlantı parçaları ve bağlantı elemanları.8. Endüstriyel eşanjörler.
9. Klorlu çözücüler.
10. Ham petrol damıtma kuleleri.
