Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | F317L / UNS S31703 / 1.4449 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Ambalaj bilgileri: | PALET,KONTPRAK KUTU |
Teslim süresi: | 7 gün |
Ödeme koşulları: | Akreditif, T/T |
Vurgulamak: | Spade Paddle Çelik Flanşlar,SA182 F317 Kör Flanşlar,1.4449 Çelik Flanşlar |
---|

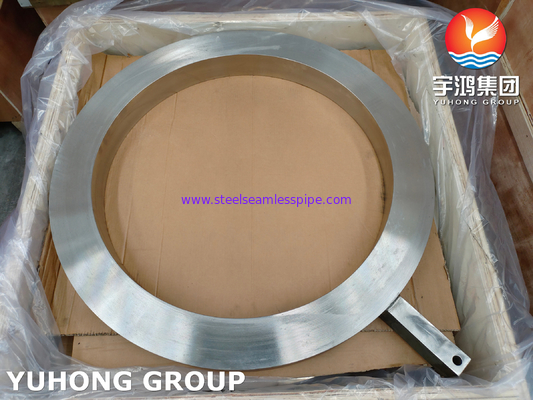

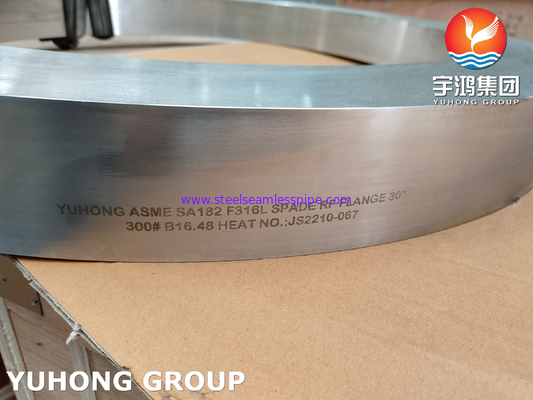

SPADE KELEPÇE/BLANŞLAR/PANJUR FLANŞLARI SA182 F317L / UNS S31703 / 1.4449 B16.48
maça flanşı nedir?
Kürek flanşı, küçük bir tırnağı olan yuvarlak bir metal parçasıdır ve bir flanş eklemi arasına yerleştirilmek ve ardından cıvataların vidalanmasıyla sıkıca sıkıştırılmak üzere tasarlanmıştır.Bu, boruyu kapatır ve sıvılar arasındaki çapraz kontaminasyonu önler ve mühendislerin boru hattı üzerinde çalışmasına izin verir.
Petrol ve kimyasal proses endüstrilerinde yaygın olarak kullanılan bir maça flanş, bir malzemenin diğerine akışını kapatma gereksiniminin olduğu diğer endüstrilere uygulanabilir.
Genellikle bir maça flanşı, normal akışın gerçekleşebilmesi için bir konumda tutulur.Akışın durması gerektiğinde, maça flanşı kapalı konuma döndürülür ve akış olmaması için boru tamamen kapatılır.
Genel olarak, maça flanşlar API 590 ve ASTM 16.48 spesifikasyonlarına uygun olarak mevcuttur veya müşteri gereksinimlerine göre yapılır.
ASME SA182 F317L Paslanmaz Çelik Flanşın Eşdeğer Sınıfı
STANDART | WERKSTOFF NR. | UNS | JIS | TR |
SS 317 | 1.4449 | S31700 | SUS 317 | – |
SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ASME SA182 F317L Paslanmaz Çelik Flanşın Kimyasal Bileşimi
Seviye | C | Mn | Si | P | S | cr | ay | Ni | Fe |
SS 317 | 0,08 maks | 2,0 maks | 1,0 maks | 0,045 maks. | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57.845 dakika |
SS 317L | 0,035 maks. | 2,0 maks | 1,0 maks | 0,045 maks. | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57.89 dakika |
Mekanik MukavemetASME SA182 F317L Paslanmaz Çelik Flanş
Yoğunluk | Erime noktası | Gerilme direnci | Akma Dayanımı (%0,2 Ofset) | Uzama |
7,9 gr/cm3 | 1400 °C (2550 °F) | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | %35 |
7,9 gr/cm3 | 1400 °C (2550 °F) | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | %35 |
ASME SA182 F317L Paslanmaz Çelik Flanş
Standart | Sınıf | Çap | Cıvata Daire Çapı | Cıvata Sayısı | Cıvata Boyutu | Cıvata Deliği Çapı |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
AS 2129 Flanş | Tablo C | 95 | 67 | 4 | 13 | 14 |
Tablo D | 95 | 67 | 4 | 13 | 14 | |
Tablo E | 95 | 67 | 4 | 13 | 14 | |
Tablo F | 95 | 67 | 4 | 13 | 14 | |
Tablo H | 114 | 83 | 4 | 16 | 17 | |
Tablo J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
ISO 7005 (DIN) Flanş | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60.5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
ASME SA182 F317L Paslanmaz Çelik FlanşBasınç Değeri
Sıcaklık°F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 ila 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Aşağıdaki gibi tedarik edebileceğimiz çeşitli flanş türleri
1. Geçmeli Flanşlar.
Geçmeli Flanşlar, boru boyuna kesmede daha az hassasiyet gerektirdiğinden ve montajda daha fazla hizalama kolaylığı sağladığından, kaynak boyunlu flanşlardan daha düşük bir başlangıç maliyetine sahiptir.Ancak iç basınç altında hesaplanan dayanımları kaynak boyunlu flanşların yaklaşık 2/3'ü kadar, yorulma altındaki ömürleri ise 1/3 oranında daha kısadır.Geçmeli Flanşlar, 1500 lbs standardında 1/2" ila 2½" boyutlarıyla sınırlıdır.
2. Dişli Flanşlar
Dişli Flanşlar özel uygulamalar için kullanılmaktadır.Kaynak yapılmadan monte edilebilirler ve alaşımlı çeliğin güç için gerekli olduğu aşırı yüksek basınçlı servislerde (atmosferik basınçta veya buna yakın) kullanılabilirler.Dişli flanşlar, sıcaklık veya eğilme gerilmelerini içeren koşullar veya dişlerden sızıntının meydana gelebileceği döngüsel koşullar için uygun değildir.
3. Kaynak Boyunlu Flanşlar
Kaynak Boyunlu Flanşlar, uzun bir konik göbeğe ve bunları boruya birleştiren alın kaynağı bölgesinde kademeli kalınlık geçişine sahiptir.Konik göbek, flanşa önemli bir takviye ve bombelenmeye karşı direnç sağlar.Bu tip flanş, yüksek basınç, sıfır altı veya yüksek sıcaklıklardan kaynaklanan ağır hizmet koşulları için tercih edilir.
4. Kör Flanşlar
Kör Flanşlar, boruların, vanaların ve basınçlı kap açıklıklarının uçlarını boşaltmak için kullanılır.Kör flanştaki maksimum gerilimler merkezdeki bükülme gerilimleri olduğundan, Kör Flanşlar iç basınç ve cıvata yüklemesinden kaynaklanan yüksek gerilimi kaldırabilir.
5. Soket Kaynaklı Flanşlar
Soket Kaynaklı Flanşlar, küçük boyutlu yüksek basınçlı borularda kullanılmak üzere geliştirilmiştir.Bir iç kaynakla, soket kaynaklı flanşlar daha güçlüdür ve geçmeli bir flanşın çift kaynağına göre daha fazla yorulma mukavemetine sahiptir.Pürüzsüz delik koşulları, iç kaynağı taşlayarak kolayca elde edilebilir.Bu flanş genellikle kimyasal proses borularında kullanılır.
6. Bindirmeli Bağlantı Flanşları
Bindirme Bağlantı Flanşları, bindirme bağlantı saplamaları ile birlikte kullanılır.Bindirmeli bağlantı flanşları, inceleme ve temizlik için sık sık sökülmesi gereken karbon veya düşük alaşımlı çelik boru sistemlerinde yaygın olarak kullanılır.Şiddetli eğilme gerilmelerinin oluştuğu noktalarda kullanılmamalıdırlar.
Başvuru
