Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | ÇİN |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

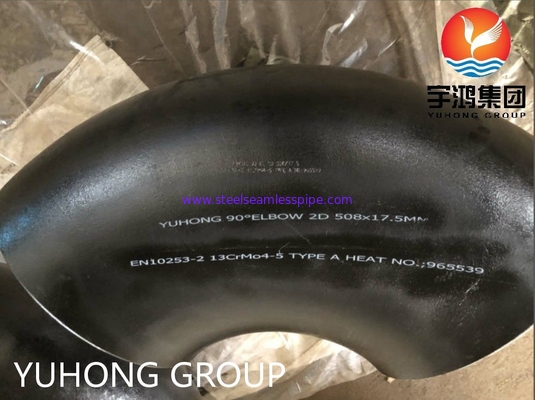

| Model numarası: | EN10253-2 13CrMo4-5 Tip-A |
| Min sipariş miktarı: | 100 KG |
|---|---|
| Fiyat: | NEGOTIABLE |
| Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket |
| Teslim süresi: | 20-80 gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Ayda 1500 Ton |
| Malzeme: | Çelik | Şekil: | Dirsek, T, Redüktör, Kep vb. |
|---|---|---|---|
| Bağlantı: | Kaynaklı, Dişli, Soketli vb. | Teknikler: | Dövme, Döküm, İtme, Alın kaynağı, Kaynak |
| BOYUT: | Özelleştirilmiş | Standart: | ANSI, DIN, JIS, vb. |
| Ürün adı: | Siyah Boyama Ek Parçaları, Pres Bağlantı Parçaları, Vakum Borusu, Alın Kaynaklı Boru Bağlantı Parçal | Başvuru: | Boru Hattı, Petrol ve Gaz vb. |
| Kalınlık: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | sertifika: | ISO, CE, API, vb. |
| Adedi: | 1 parça | OEM: | Kabul etmek |
| paket: | Karton, Tahta Sandık, Vb. | Ödeme koşulu: | T/T, L/C, vb. |
| Basınç: | Yüksek, Orta, düşük | Yüzey işleme: | Galvanizli, Siyah vb. |
| Sıcaklık: | Yüksek, Orta, düşük | ||
| Vurgulamak: | en10253-2 karbon çelik dirsek,alın kaynağı karbon çelik dirsek,en10253-2 cs dirsek |
||
1 Kapsam
1.1 EN 10253'ün bu kısmı, östenitik ve östenitik-ferritik (dubleks) paslanmaz çeliklerden yapılan dikişsiz ve kaynaklı alın kaynaklı bağlantıları (dirsekler, eş merkezli ve eksantrik redüktörler, eşit çaplar ve redüktörler) kapsar.Tee, cap) teknik teslim şartı, özel muayene şartı yoktur.
Şartname:
| Şartname | EN 10253/1 |
| EN 10253/2 Tip A – azaltılmış yük faktörü | |
| EN 10253/2 Tip B – tam yük faktörü | |
| Test sertifikası | EN10204 3.1, 3.2'ye Göre Üretici Test Sertifikası / DNV, LLOYDS, SGS, TUV, ABS VB gibi Üçüncü Taraf Muayene Kuruluşu Altında / NABL Onaylı Laboratuvardan Laboratuvar Test Sertifikası. |
| Teslim şartları | Normalize ve Temperli - BR / N / Q /T, İşlenmiş, Haddelenmiş, Termomekanik Haddelenmiş / Şekillendirilmiş, Normalize Edilmiş Haddelenmiş |
| Boyut Standardı | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
| İşlem Yap | Haddelenmiş, Dövme, İşleme |
| Türler | EN 10253 Dirsek |
| 2d Dış Çap ve Et Kalınlığı Boyut | 1/2" NB - 60" NB (Nominal Delik Boyutu) |
| Duvar Kalınlığı: 1 mm'den 100 mm'ye | |
| Ambalajlama | Plastik Uç Kapakları / Demet / Ahşap Kutu / Gevşek / Plastik Bez Sargılar / Ahşap Palet / Eğimli Koruyucu |
1.2 Kullanım sınırlaması
İzin verilen basınç ve sıcaklık, mevcut teknolojiye ve yönetmelikler, kodlar ve standartlardaki güvenlik faktörünün uygulanmasına göre müşterinin sorumluluğundadır.Genel olarak, bağlantı katsayısı çevreyi değil, bir veya daha fazla alın kaynağı içeren bir bileşenin kalınlığını hesaplamak için kullanılır:
Rastgele tahribatsız muayene ekipmanı için: 0,85;
Gözle muayene dışında tahribatsız muayene yapmayan ekipman için: 0.7.
1.3 EN 10253'ün bu bölümünde aksi belirtilmedikçe, EN 10021'in genel teknik teslim gereklilikleri uygulanır.
En 10253-2 boru bağlantı parçaları, model, işaret, çelik kalitesi, ambalaj, boyut vb. gibi belirli teknik teslimat gerekliliklerine sahiptir. Müşterilerin, spesifikasyonlar aracılığıyla ayrıntıları anlaması kolaydır.Bend En 10253-2-2-A tipi dirsek, A tipi dirseğe benzer, ancak dirsek daha uzundur, duvardaki ani baskıyı ortadan kaldırır.DIN En 10253 2 Tip B dirsekler çok kısadır ve dönerken çok fazla basınca dayanabilir.Bununla birlikte, BS En 10253-2 Tip B dirseklerimiz ve diğer aksesuarlarımız, müşterilerimizin en iyi ürünleri alabilmeleri için mükemmel kalitede oluşturulmuş ve dikkatle test edilmiştir.
En 10253-2 Tip A Dirsek Ölçü Tablosu
| EN 10253-1, Bauart 3, 90° | ||||
| DN | D | T | F | B |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
En 10253-2 Dirsek Uygulaması
