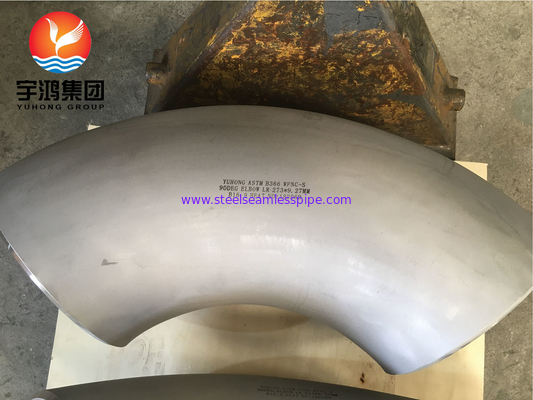

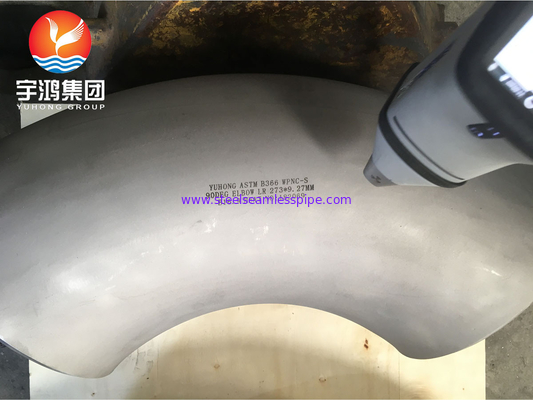

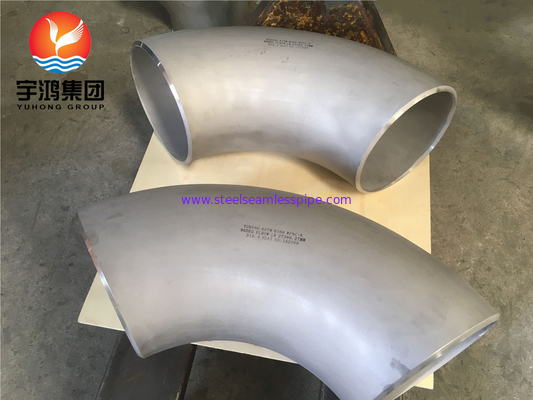

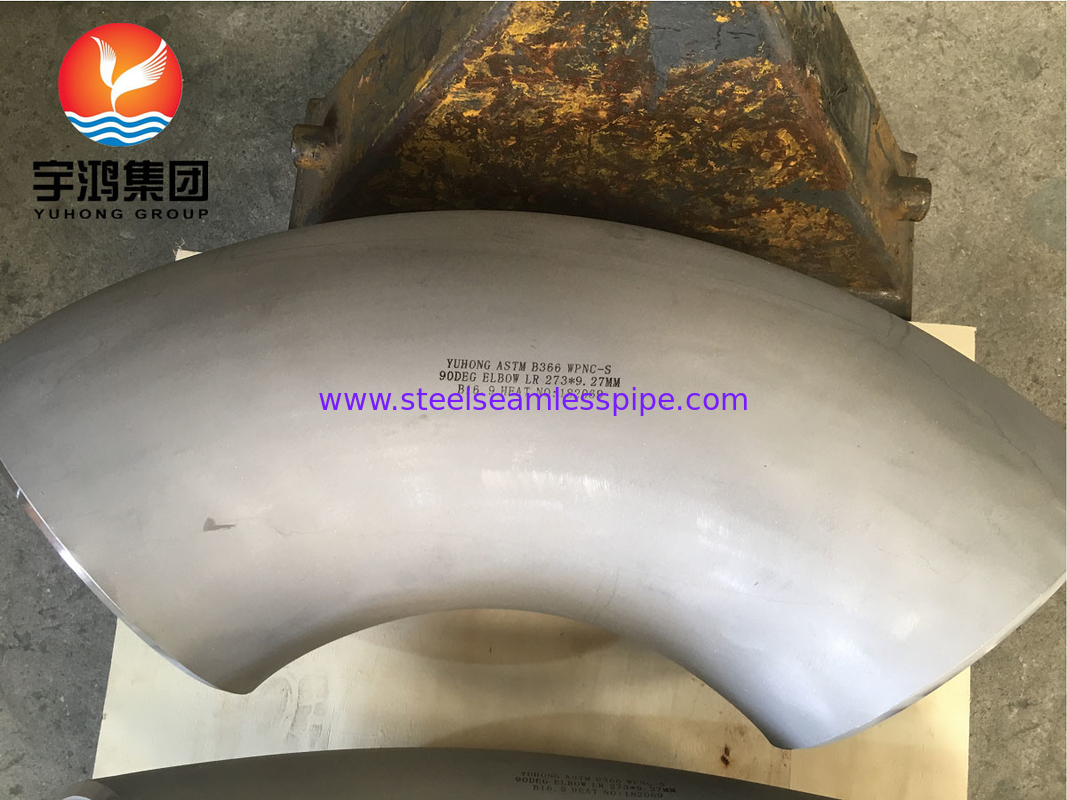

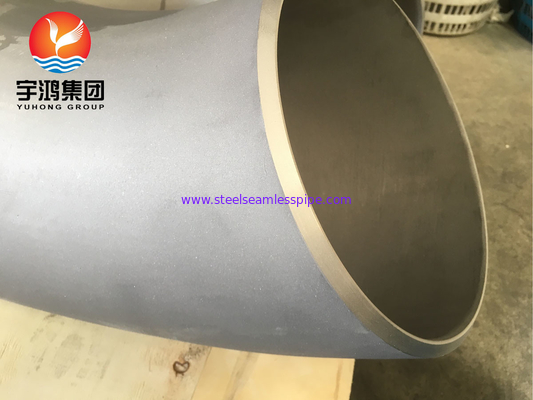

ASTM B366 Monel 400 / UNS N04400 Dirseği 90 derece Nikel Alaşımlı Çelik Buttweld Fitting

Özet:

Monel 400 buttweld dirsekleri boru sistemlerinde, özellikle korozyona ve yüksek sıcaklıklara direnç gerektiren ortamlarda çok önemli bileşenlerdir.esas olarak nikelden (67%) ve bakırdan (30%) oluşur, etkileyici mekanik özellikleri ve asitler ve tuzlu su da dahil olmak üzere çeşitli aşındırıcı ortamlara dirençleriyle bilinir.

Bu dirsekler çeşitli boyutlarda ve açılarda gelir, en yaygın olarak 45 ° ve 90 ° bükümlerde, akış tutarlılığını tehlikeye atmadan boruların yönünde etkili değişiklikler yapabilmektedir.Üretim süreci genellikle sıcak veya soğuk çalışma tekniklerini içerir., dayanıklılık ve güvenilirlik sağlar.

Monel 400'ün mükemmel kaynaklanabilirliği borular arasında sorunsuz bağlantılar sağlayarak sızma riskini en aza indirir ve ek armatürlere olan ihtiyacı azaltır.Bu özellik deniz endüstrisinde uygulamalar için hayati önem taşımaktadır., kimyasal işleme ve petrol ve gaz endüstrileri, geleneksel malzemelerin başarısız olduğu yerlerde.

Standartlar açısından, Monel 400 buttweld dirsekleri tipik olarak ASTM B165 ve B366 tarafından belirlenen özellikleri karşılar, üretimdeki tekdüzelik ve kaliteyi sağlar.Malzeme ayrıca stres korozyon çatlamasına dayanıklılığı ve yüksek sıcaklıklarda iyi performans gösterme yeteneği ile de bilinir, hem azaltıcı hem de oksidleyici ortamlarda etkili bir şekilde çalışır.

Spesifikasyon:

Kimyasal bileşimi:

Mekanik özellikleri:


Boyut:

İsimsel Boyut		Bevel'deki dış çapı (mm)	Merkezden sonuna kadar (mm)
			90° Dirseği		45° dirseği
DN	NPS	Aşırı doz.	A		B
			LR	SR	LR
15	1/2	21.3	38	- Evet.	16
20	3/4	26.7	38	- Evet.	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Notlar: 1) Bunlara ek olarak, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 vb. de uygulanmaktadır. 2) 48'den fazla NPS'li dirseğin, alıcı ve üreticinin kabul ettiği boyutlara tabi tutulması gerekir.
