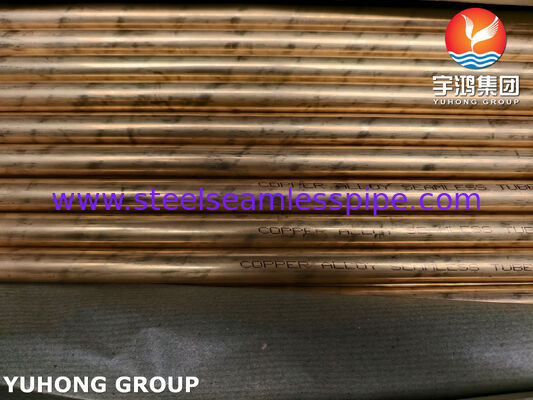

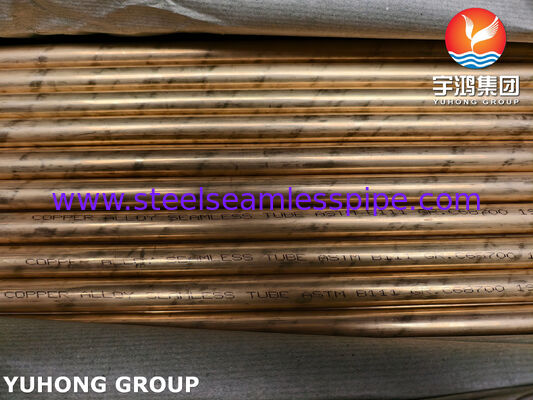

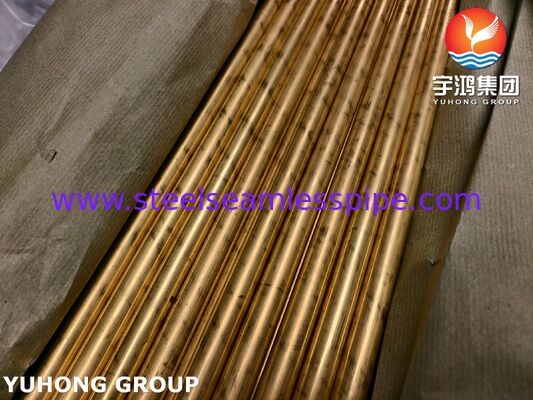

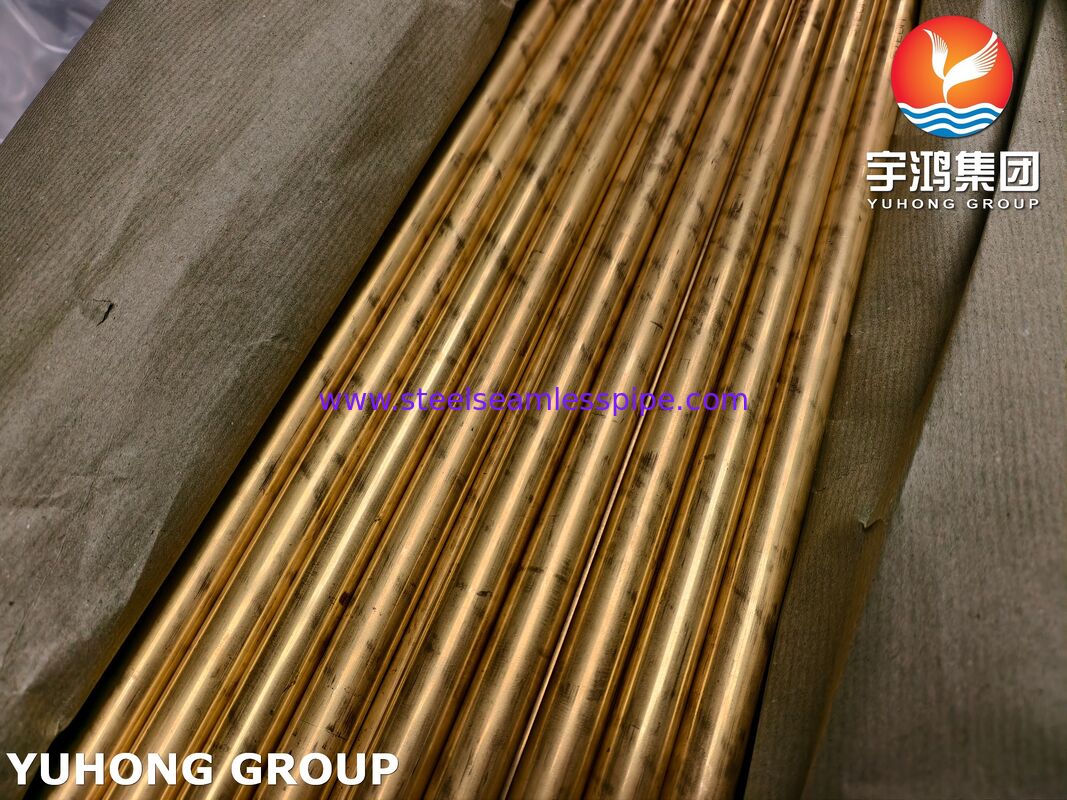

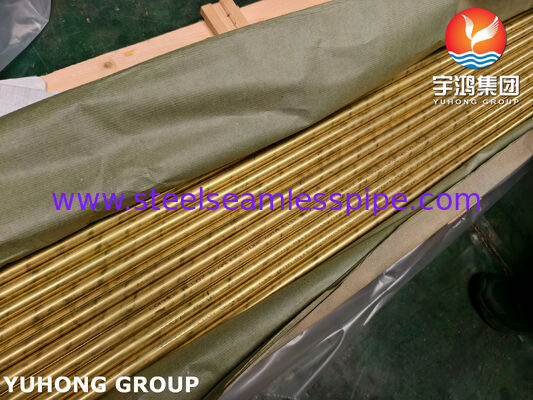

ASTM B111 C68700 Alüminyum Brass Heat Exchanger ve Condenser için dikişsiz boru
ASTM B111 C68700 bakır alaşımlı boru, kondansör, buharlaştırıcı ve ısı değiştiricisi uygulamaları için üretilen dikişsiz bir alüminyum tunç borusudur.
UNS C68700 sınıflandırması:Alüminyum Bakır, B TipiASTM B111/B111M'ye göre, bakır-zink-alüminyum malzemesidir ve arsenik içeriği kontrol edilir. Belirtilen kimyasal bileşimi 76,0 ̇ 79,0% bakır, 1,8 ̇ 2,5% alüminyum ve 0,02 ̇ 0'dur.06% arsenik, zinc dengesi olarak.
Tüp, ASTM B111/B111M ve proje gereksinimlerine göre farklı ısıtma ve boyut konfigürasyonlarında temin edilebilir.Buharlaştırıcılar ve diğer endüstriyel ısı aktarma ekipmanları.
Teknik özellikler
| Ürün |
Spesifikasyon |
| Ürün Adı |
C68700 Alüminyum Bakır Dikişsiz Tüp |
| Standart |
ASTM B111 / ASTM B111M |
| ASME Eşdeğer |
ASME SB111 / SB111M belirtildiği zaman |
| UNS |
C68700 |
| Alaşım Türü |
Bakır-Zenk-Alüminyum alaşımı |
| Ortak Tanım |
B Tipi Alüminyum Bakır |
| Tüp Türü |
Dikişsiz |
| Üretim süreci |
Ekstrüzyon / Çizim / Annealing / Düzleştirme geçerli olduğu gibi |
| Dış çapı |
ASTM B111 kapsamında 80 mm'ye kadar; diğer boyutlar anlaşma yoluyla |
| Duvar kalınlığı |
Specifikasyon ve proje gereksinimlerine göre |
| Uzunluk |
Düz uzunluklar, özel |
| Temperatör |
O61 Arıtılmış, hafif çekilmiş, sert çekilmiş veya geçerli koşullarda |
| Yüzey |
Dökme işlemi / Temiz yüzey |
| Son Durum |
Plain End veya özel |
| Deneme |
Eddy Current, Hydrostatic, Pneumatic ve ilgili mekanik testler |
| Belgelendirme |
MTC ve denetim belgeleri |
C68700 Kimyasal bileşim
C68700'ün kimyasal bileşimi, geçerli ASTM B111 gereksinimlerine göre kontrol edilir.
| Eleman |
ASTM B111 C68700 Gerekli |
| Bakır (Cu) |
76.0 ¢79.0% |
| Alüminyum (Al) |
1.8 ∙ 2.5% |
| Arsenik (As) |
0.02 ∙ 0.06% |
| Demir (Fe) |
≤ 0,06% |
| Kurşun (Pb) |
≤0,07% |
| Çinko (Zn) |
Bilanç |
Mekanik Özellikler
Mekanik özellikleri belirtilen ısıya bağlıdır.
Bu yüzden.C68700 O61 kızartılmış tüpGenellikle ASTM B111'e atıfta bulunan asgari gereksinimler şunlardır:
| Mülkiyet |
O61 Sıvılandırma Gereksinimleri |
| Çekim Gücü |
≥345 MPa |
| Üretim Gücü |
≥ 125 MPa |
| Sertlik |
ASTM B111 ısıtma gereksinimlerine göre |
Üretim süreci
C68700 dikişsiz bakır alaşımlı borular kontrollü bir boru üretim süreci ile üretilir.
1- Bilet hazırlama.
Bakır alaşım malzemesi, belirtilen C68700 kimyasal bileşimi ve ısı tanımlama gereksinimlerine göre hazırlanır.
2Ekstrüzyon ve Piercing
Çubuk, daha sonraki çekim işlemleri için uygun olan boş bir tüp oluşturmak için işlenir.
3Soğuk çizim.
Gerekli dış çap, duvar kalınlığı ve boyut toleranslarını elde etmek için soğuk çizim kullanılır.
4Sıcak işlem
Anilleme veya diğer uygun termal işlem, belirtilen sıcaklık ve ASTM B111 gereksinimlerine göre gerçekleştirilir.
5Düzleştirme ve Kesme
Tüpler dümdüz edilir ve istenen uzunluğa kesilir.
6Son Denetim
Kalkıştan önce boyut, yüzey ve uygulanabilir mekanik ve yıkıcı olmayan testler yapılır.
Tüp Boyutları
C68700 alüminyum tunç borular, dış çap ve duvar kalınlığının çeşitli kombinasyonlarında temin edilebilir.
Tipik sipariş bilgileri şunları içerir:
-
Dış çapı
-
Duvar kalınlığı
-
Tüp uzunluğu
-
Temperatör
-
Boyut toleransları
-
Son durum
-
Yüzey durumu
-
Test gereksinimleri
Kondansör ve ısı değiştiricisi projeleri için, boru boyutları müşterinin boru levhası çizimine, ekipman özelliklerine veya boru şemalarına göre üretilebilir.
Isı İşleme ve Temperatör
ASTM B111/B111M, aşağıdakileri içeren birkaç boru koşulunu belirtir:
Seçilen ısı, tüpün mekanik özelliklerini ve şekillendirme özelliklerini etkiler. ASTM B111/B111M-24, bakır ve bakır alaşımlı tüpler için bu mevcut koşulları özel olarak tanımlar.
Tüp genişlemesini, bükülmesini veya tüpten tüp levhasına monte edilmesini içeren uygulamalar için, mühendislik aşamasında uygun ısıtma doğrulanmalıdır.
Test ve Kalite Kontrolü
Kalite kontrolü ASTM B111/B111M ve müşterinin satın alma gereksinimlerine göre gerçekleştirilebilir.
Kimyasal Denetim
Mekanik Test
Tüp Testleri
Uygulanabilir ASTM B111 testleri şunları içerebilir:
-
Genişleme testi
-
Düzleştirme testi
-
Geri kalan stres testi
-
Eddy akım testi
-
Hidrostatik test
-
Pnömatik test
ASTM B111/B111M-24, ürün gereksinimleri dahilinde dalgalı akım, hidrostatik ve pnevmatik testlerle birlikte genişleme, düzleştirme ve kalıntı gerginlik testlerini özel olarak tanımlar.
Boyut Denetimi
Denetim aşağıdakileri içerebilir:
-
Dış çapı
-
Duvar kalınlığı
-
Uzunluk
-
Düzlük
-
Yumurtalık
-
Son durum
-
Yüzey durumu
Başvurular
Yüzey Kondensatörleri
C68700 dikişsiz borular, ASTM B111 kapsamındaki kondansör boru uygulamaları için belirtilmiştir.
Isı Değiştiricileri
Tüpler, C68700 alüminyum pirinç belirtilen kabuk ve tüp ısı değiştiricilerinde ısı transferi tüpleri olarak kullanılabilir.
Buharlaştırıcılar
ASTM B111, bakır ve bakır alaşımlı dikişsiz borular için buharlaştırıcı uygulamaları kapsamaktadır.
Endüstriyel soğutma ekipmanları
Tipik ekipmanlar şunları içerebilir:
-
Yüzey yoğunlaştırıcıları
-
Kabuklu ısı değiştiriciler
-
Buharlaştırıcılar
-
Endüstriyel soğutucular
-
Elektrik üretimi için ısı transferi ekipmanları
-
Deniz ve süreç soğutma ekipmanları
