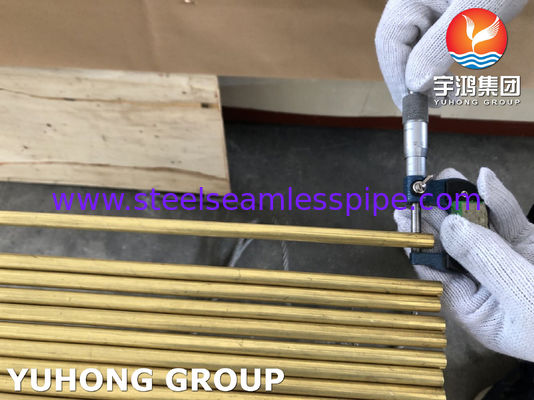

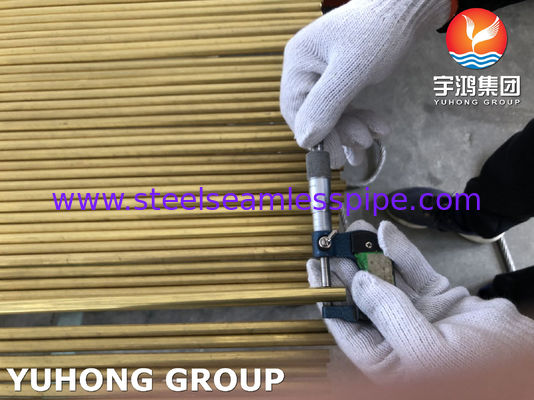

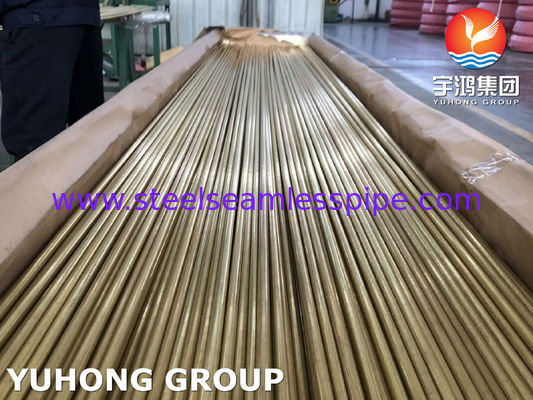

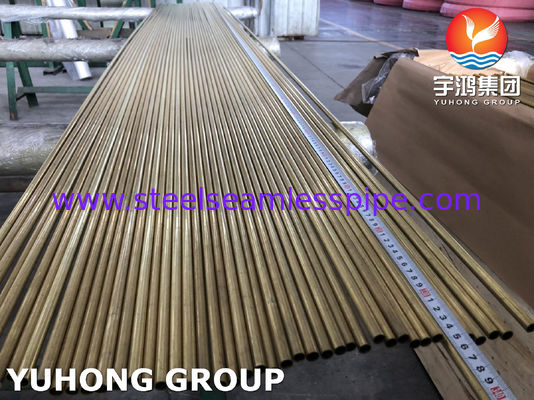

DIN 17660 CuZn20Al2 F39 Eşanjör için Dikişsiz Bakır Alaşımlı Boru

Ürüne Genel Bakış

DIN 17660 CuZn20Al2 F39 dikişsiz bakır alaşımlı boru, ısı eşanjörü, kondenser ve diğer endüstriyel ısı transfer uygulamaları için üretilmiş alüminyum pirinç bir borudur.

CuZn20Al2 bir bakır-çinko-alüminyum alaşımıdır. F39 tanımı, tanımlanmış mekanik gereksinimlere sahip belirli bir malzeme durumunu tanımlar. Ürün dikişsiz yuvarlak boru olarak tedarik edilmekte olup, proje gereksinimlerine göre özelleştirilmiş dış çap, et kalınlığı ve uzunluklarda üretilebilmektedir.

Boru, kondansatörler, ısı eşanjörleri ve evaporatör sistemleri dahil olmak üzere, ısı transfer hizmeti için bakır alaşımlı boruların belirtildiği ekipmanlar için uygundur.

Kesin bir Avrupa malzeme tanımı gerektiren projeler için geçerli standart, malzeme kalitesi, temper ve ürün formu, satın alma spesifikasyonu ve malzeme sertifikasıyla doğrulanmalıdır.

Teknik Özellikler

Mevcut ürün bilgisinde CuZn20Al2 F39 dikişsiz bakır alaşımlı boru olarak listeleniyor ve endüstriyel ısı eşanjörü uygulamaları için özelleştirilmiş boyutlar veriliyor.

Malzeme Tanımı

CuZn20Al2

CuZn20Al2, alaşım elementi olarak alüminyum içeren bakır-çinko alaşımı ailesine aittir.

Mevcut ürün bilgileri alaşımı yaklaşık olarak şu şekilde tanımlar:

• Bakır: %76,0–79,0

• Alüminyum: %1,8–2,5

• Çinko: Denge

• Geçerli spesifikasyona göre kurşun ve demir kontrollü

Tam kimyasal bileşim, DIN 17660'ın geçerli baskısına ve sağlanan ısıya ilişkin malzeme test sertifikasına göre doğrulanmalıdır.

Önemli Malzeme Tanımlaması

CuZn20Al2, CW509L olarak tanımlanmamalıdır.

CW509L Avrupa tanımıdırCuZn40yaklaşık %59,5-61,5 bakır ve denge olarak çinko. CuZn20Al2'den farklı bir pirinç kalitesidir.

Bu nedenle ürün sayfasında aşağıdakiler kullanılmamalıdır:

CuZn20Al2 / CW509L

değiştirilebilir malzeme tanımları olarak.

Müşterinin MTC'si gerçekten belirtiyorsaCW509L / CuZn40, bu durumda bu farklı bir ürün sayfası olarak değerlendirilmelidir.

Kimyasal Bileşim

Mevcut ürün verilerinde listelenen CuZn20Al2 malzemesi için:

Kesin ısı analizi, geçerli malzeme standardına ve satın alma siparişine göre rapor edilecektir.

Mekanik Özellikler – F39

CuZn20Al2 F39 için mevcut teknik veriler şunları belirtir:

Bu değerler yalnızca sağlanan materyal ve standardın geçerli baskısı F39 koşulunu doğruladığında saklanmalıdır. MTC her üretim partisi için geçerli olmalıdır.

Üretim Süreci

CuZn20Al2 F39 tüpü, kontrollü dikişsiz bakır alaşımlı boru üretim süreciyle üretilebilir:

1. Bakır alaşımlı hammadde hazırlama

2. Kütük denetimi ve ısı tanımlama

3. Sıcak ekstrüzyon veya delme

4. Soğuk çekme

5. Gerektiğinde ara ısıl işlem

6. Son boyutlandırma

7. Doğrultma

8. Kesme

9. Yüzey temizliği

10. Tahribatsız muayene

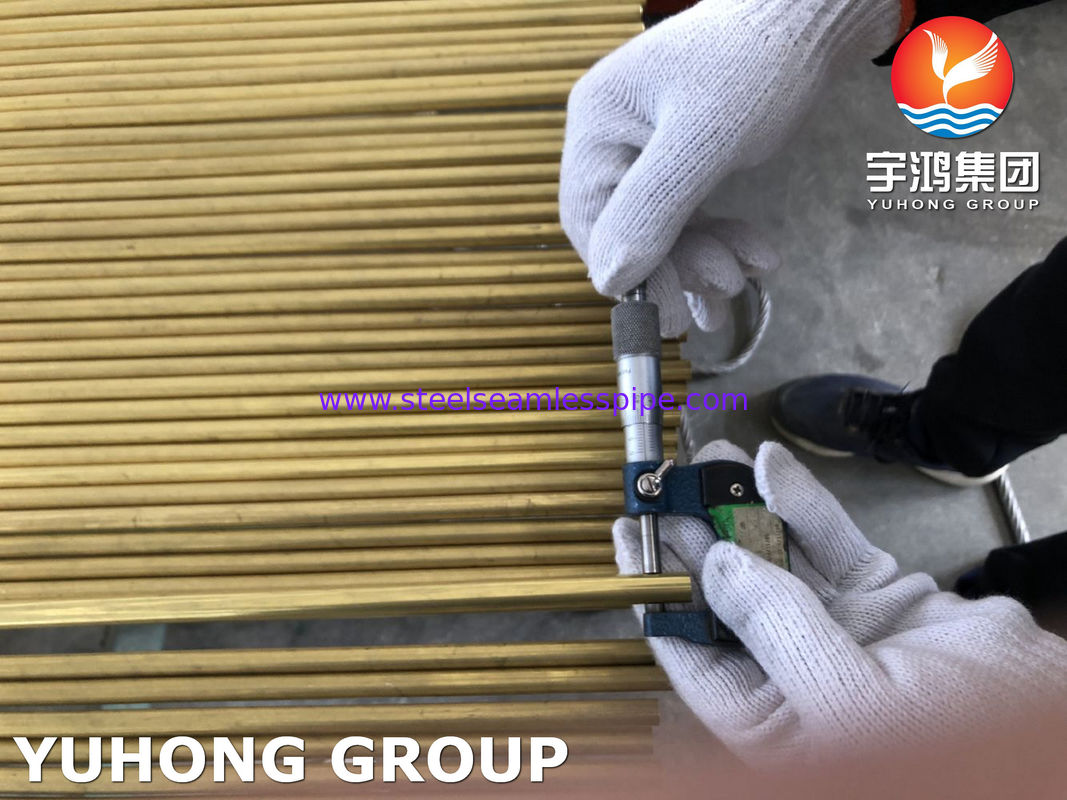

11. Boyutsal inceleme

12. Son işaretleme ve paketleme

Gerçek üretim rotası, belirtilen boru boyutlarına, kıvama ve geçerli teknik gereksinimlere bağlıdır.

Tüp Boyutları

Mevcut boyutlar müşterinin gereksinimlerine göre özelleştirilebilir.

Tipik sipariş bilgileri şunları içerir:

• Dış çap

• Duvar kalınlığı

• Tüp uzunluğu

• Boyutsal toleranslar

• Yüzey durumu

• Bitiş koşulu

• Malzeme durumu

• Test gereksinimleri

Isı eşanjörü uygulamaları için boru boyutları, boru-levha delik çapı, boru aralığı ve boru genişleme gereksinimleri ile koordine edilebilir.

Yüzey İşlemi

Mevcut yüzey koşulları şunları içerebilir:

• Değirmen bitişi

• Temizlenmiş yüzey

• Cilalı yüzey

• Belirtildiği yerde parlak kaplama

Belirli bir son işlem gerektiğinde gerekli yüzey durumu satın alma siparişinde belirtilmelidir.

Tahribatsız Muayene

Girdap akımı testi, ilgili ürün spesifikasyonuna ve satın alma gereksinimlerine göre dikişsiz bakır alaşımlı borulara uygulanabilir.

Ek testler şunları içerebilir:

• Girdap Akımı Testi

• Hidrostatik Test

• Pnömatik Test

• Boyutsal Muayene

• Yüzey Denetimi

Kesin test yöntemi, geçerli standart ve müşteri gereksinimlerine göre belirtilmelidir.

Eşanjör Uygulamaları

CuZn20Al2 F39 dikişsiz borular aşağıdaki gibi ekipmanlarda kullanılabilir:

• Kabuk ve borulu ısı değiştiriciler

• Yüzey kondansatörleri

• Endüstriyel kondansatörler

• Evaporatörler

• Yağ soğutucuları

• Soğutma suyu sistemleri

• Buhar kondenser sistemleri

• Türbinle ilgili soğutma ekipmanları

Mevcut ürün bilgileri, uygulamalar arasında ısı eşanjörlerini, evaporatörleri, kondansatörleri, bez buhar kondansatörlerini, buhar ejektörlerini ve türbin yağı soğutucularını özel olarak tanımlar.

Kondenser Boru Uygulamaları

Bakır alaşımlı borular, kondansatör ekipmanlarında ısı transfer boruları olarak yaygın şekilde kullanılmaktadır.

Belirli bir kondenser projesi için malzeme seçiminde aşağıdakiler dikkate alınmalıdır:

• Soğutma suyu kimyası

• Sıcaklık

• Akış hızı

• Tüp tarafı ortamı

• Tüp levha malzemesi

• Borudan boruya birleştirme yöntemi

• Tasarım gereksinimleri

Genel bir korozyon direnci beyanı, uygulamaya özel malzeme seçiminin yerini almamalıdır.

Borudan Boruya Montaj

Isı eşanjörü ve kondansatör uygulamaları için borunun dış çapı ve duvar kalınlığı boru-levha tasarımına uygun olmalıdır.

Ekipman tasarımına bağlı olarak boru şu şekilde kurulabilir:

• Mekanik genleşme

• Boru haddeleme

• Ekipman tasarımcısı tarafından belirlenen diğer borudan boruya birleştirme yöntemleri

Boru genişletme işlemini tasarlarken seçilen malzeme durumu dikkate alınmalıdır.
