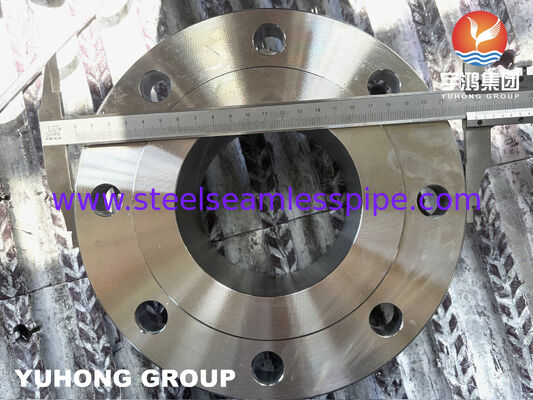

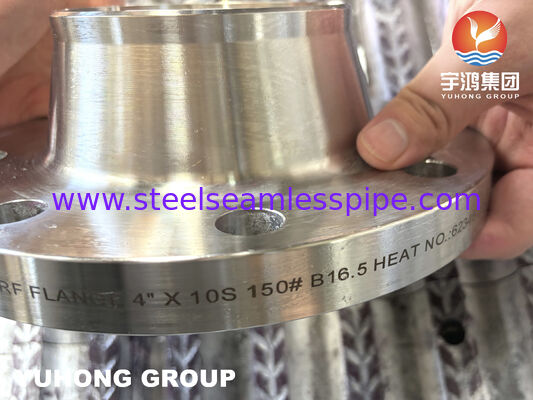

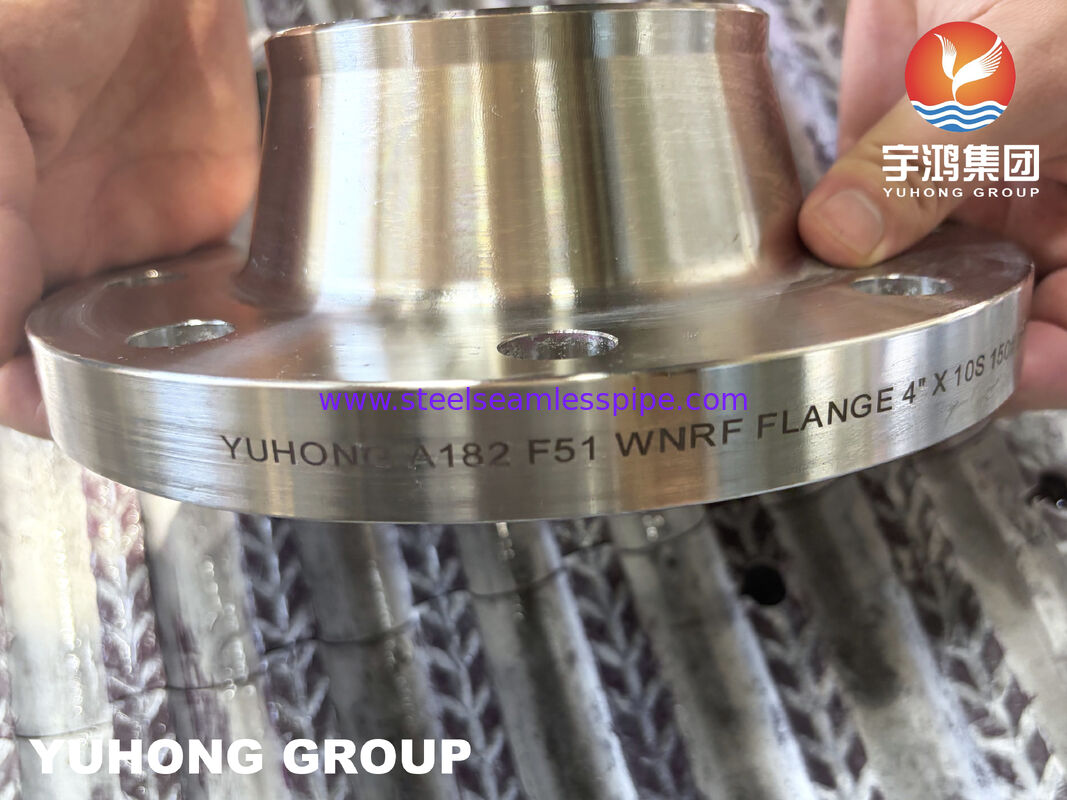

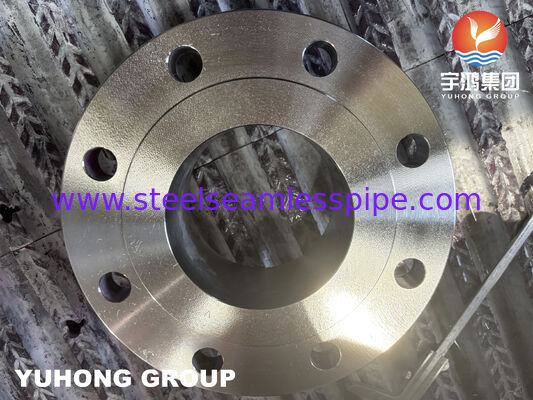

S31803 Dubleks Paslanmaz Çelik WNRF Flanş
Ürün Genel Bakış
Yüksek Bütünlüklü Boru Sistemleri İçin Dövme Dubleks Paslanmaz Çelik Flanşlar
S31803 Kaynak Boyunlu Yükseltilmiş Yüzeyli (WNRF) Flanşlar, yaklaşık olarak dengeli bir ferritik-östenitik mikroyapıyı birleştiren dubleks paslanmaz çelikten üretilir. Geleneksel östenitik paslanmaz çeliklerle karşılaştırıldığında, UNS S31803 daha yüksek akma dayanımı ve klorür kaynaklı çukurlaşma, yarık korozyonu ve gerilme korozyonu çatlamasına karşı geliştirilmiş direnç sunar.
Kaynak boyunlu tasarım, flanş göbeği ve boru arasındaki gerilimin kademeli olarak dağılmasını sağlar, bu da onu döngüsel basınca ve yüksek mekanik yüklere uygun hale getirir. Yükseltilmiş Yüzeyli (RF) sızdırmazlık yüzeyleri, geniş bir endüstriyel boru sistemi yelpazesinde güvenilir conta sıkıştırması ve sızdırmaz flanş bağlantıları elde etmek için hassas bir şekilde işlenir.
ASME B16.5, EN 1092-1 ve projeye özel gereksinimlere uygun olarak temin edilebilen flanşlar, tam malzeme izlenebilirliği ve muayene belgeleri ile tedarik edilebilir.
Teknik Özellikler
|
Ürün
|
Özellik
|
|
Ürün Adı
|
S31803 Dubleks Paslanmaz Çelik WNRF Flanş
|
|
Malzeme Sınıfı
|
UNS S31803 / ASTM A182 F51
|
|
Standart
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Flanş Tipi
|
Kaynak Boyunlu Yükseltilmiş Yüzeyli (WNRF)
|
|
Basınç Sınıfı
|
Class 150–2500 / PN10–PN100
|
|
Yüzey
|
RF (Yükseltilmiş Yüzeyli), FF, RTJ Mevcut
|
|
Üretim Süreci
|
Açık Kalıp Dövme + CNC İşleme
|
|
Isıl İşlem
|
Çözelti Tavlama
|
|
NPS Aralığı
|
1/2"–48"
|
|
Muayene
|
PMI, UT, PT, Sertlik, Boyutsal Muayene
|
|
Sertifikasyon
|
EN 10204 3.1 / 3.2
|
Kimyasal Bileşim
|
Element
|
Gereksinim (%)
|
|
Krom
|
21.0–23.0
|
|
Nikel
|
4.5–6.5
|
|
Molibden
|
2.5–3.5
|
|
Azot
|
0.08–0.20
|
|
Karbon
|
≤0.03
|
Mekanik Özellikler
|
Özellik
|
Tipik Gereksinim
|
|
Çekme Dayanımı
|
≥620 MPa
|
|
Akma Dayanımı
|
≥450 MPa
|
|
Uzama
|
≥25%
|
|
Sertlik
|
≤290 HB
|
Ürün Özellikleri
- Geliştirilmiş Mekanik Performans İçin Dubleks Mikroyapı
Çift fazlı ferritik-östenitik yapı, iyi tokluğu korurken geleneksel 300 serisi paslanmaz çeliklerden daha yüksek mukavemet sağlar.
- Klorür Kaynaklı Korozyona Karşı Üstün Direnç
Çukurlaşma, yarık korozyonu ve gerilme korozyonu çatlamasının tasarım hususları olduğu klorür içeren ortamlara uygundur.
- Optimize Edilmiş Kaynak Boyunlu Geometri
Konik göbek, gerilim konsantrasyonunu en aza indirir ve döngüsel yükleme altında yorulma direncini artırır.
- Hassas İşlenmiş Yükseltilmiş Yüzey
Kontrollü yüzey boyutları, güvenilir conta oturmasını ve sızdırmazlık bütünlüğünü sağlar.
- Tam Malzeme İzlenebilirliği
Her flanş, proje belgelerini desteklemek için ısı numarası izlenebilirliği ve muayene kayıtları ile tedarik edilebilir.
Tipik Uygulamalar
-
Deniz Üretim Platformları
-
Deniz Suyu Soğutma Sistemleri
-
Tuzdan Arındırma Tesisleri
-
Kimyasal İşleme Üniteleri
-
Basınçlı Boru Sistemleri
-
LNG Tesisleri
-
Isı Değiştirici Boruları
-
Yangın Suyu Sistemleri
-
Gübre Tesisleri
-
Kağıt Hamuru ve Kağıt İşleme
Eşdeğer Malzeme Sınıfları
|
Standart
|
Sınıf
|
|
ASTM
|
A182 F51
|
|
UNS
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
Muayene ve Testler
-
Pozitif Malzeme Tanımlama (PMI)
-
Ultrasonik Test (UT)
-
Sıvı Penetrant Testi (PT)
-
Ferrit İçeriği Ölçümü
-
Sertlik Testi
-
Boyutsal Muayene
-
EN 10204 3.1 / 3.2 Dokümantasyon
SSS
1. Neden 316L yerine S31803 tercih edilmeli?
S31803, daha yüksek mukavemet ve klorür kaynaklı çukurlaşma, yarık korozyonu ve gerilme korozyonu çatlamasına karşı geliştirilmiş direnç sunar, bu da onu daha zorlu hizmet ortamları için uygun hale getirir.
2. Hangi basınç sınıfları mevcuttur?
ASME veya EN standartlarına göre Class 150'den Class 2500'e kadar ve eşdeğer PN dereceleri tedarik edilebilir.
3. Özelleştirilmiş flanş boyutları üretilebilir mi?
Evet. Müşteri çizimlerine göre özel delme desenleri, standart olmayan kalınlıklar ve projeye özel boyutlar üretilebilir.
4. Hangi muayene belgeleri mevcuttur?
Talep üzerine EN 10204 3.1 veya 3.2 sertifikaları, PMI raporları, UT/PT raporları ve boyutsal muayene kayıtları mevcuttur.
① PREN Karşılaştırması
|
Malzeme
|
Tipik PREN
|
|
316L
|
24–26
|
|
S31803 (2205)
|
35–38
|
|
S32750 (2507)
|
≥40
|
② S31803 vs S32205
|
Ürün
|
S31803
|
S32205
|
|
Kimyasal Bileşim
|
ASTM Minimum Gereksinimleri
|
Daha Dar Kimya Aralığı
|
|
Mekanik Özellikler
|
Eşdeğer
|
Eşdeğer
|
|
Tipik Tedarik
|
Yaygın Kullanım
|
Genellikle Çift Sertifikalı (S31803/S32205)
|
③ Flanş Yüzey Tipleri
|
Yüzey Tipi
|
Tipik Uygulama
|
|
RF
|
Genel Proses Boruları
|
|
FF
|
Düz Yüzey Bağlantıları
|
|
RTJ
|
Yüksek Basınç ve Yüksek Sıcaklık Hizmeti
|
Teknik Terimler
-
PREN (Çukurlaşma Direnci Eşdeğer Numarası)
-
Ferrit İçeriği Kontrolü
-
Sigma Faz Önleme
-
Çözelti Tavlama
-
Isı Numarası İzlenebilirliği
-
Alın Kaynak Geçişi
-
Conta Oturma Gerilimi
-
Gerilme Korozyonu Çatlaması (SCC) Direnci
-
Yarık Korozyonu Direnci
-
Hidrojen Sülfür (H₂S) Hizmeti
-
NACE MR0175 / ISO 15156 Uyumluluğu
