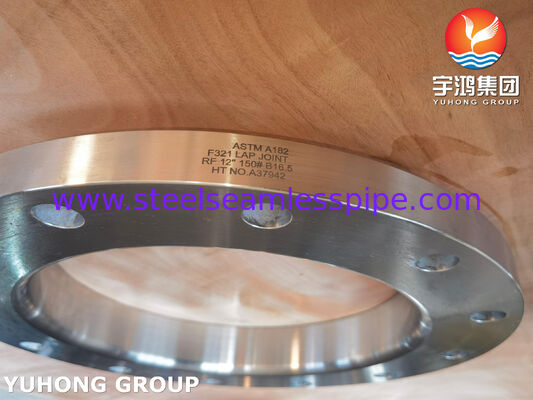

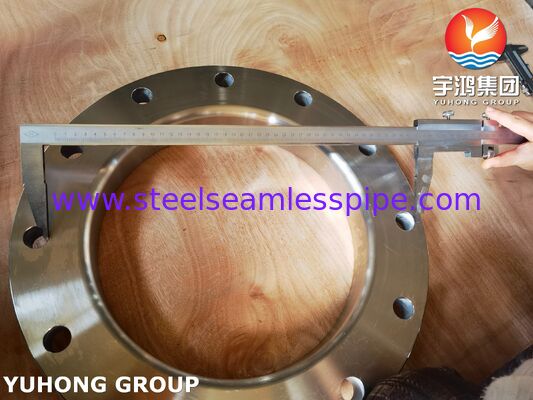

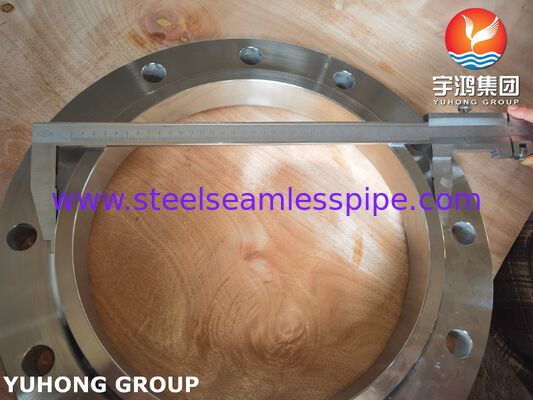

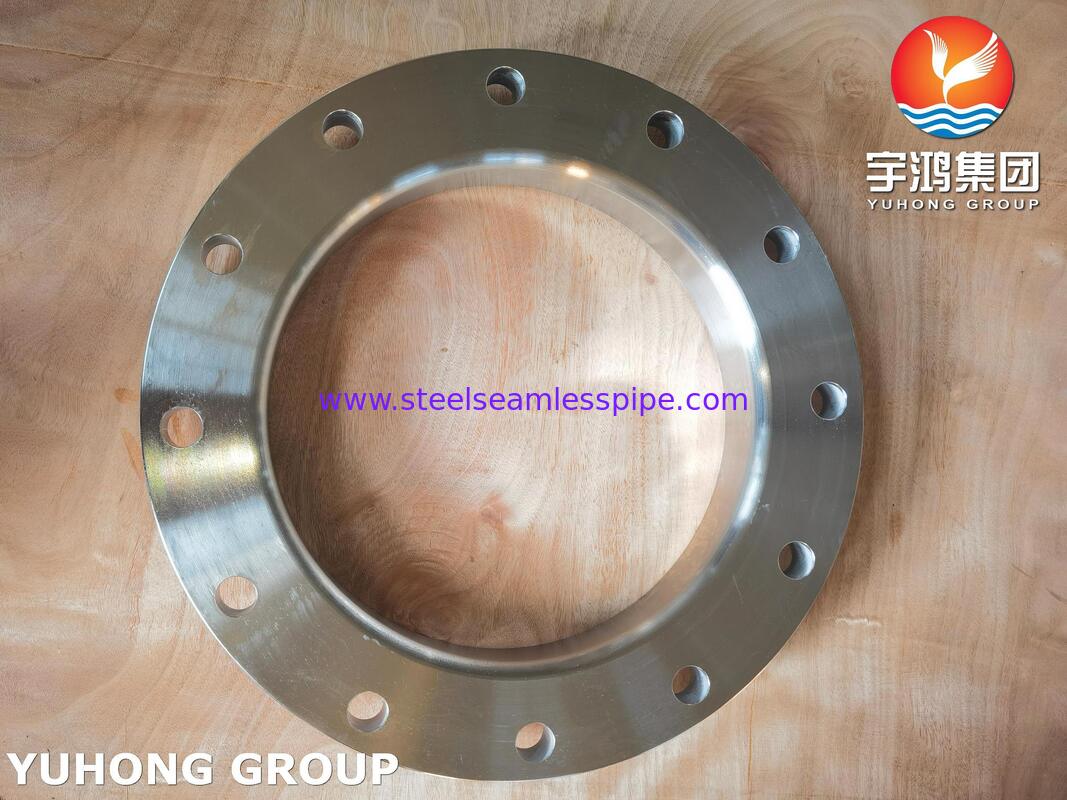

ASTM A182 F321 Lap Joint Flange LTF Flange EN 1.4541 / 08Х18Н10Т Paslanmaz çelik flange

ASTM A182 F321 / UNS S32100 / 1.4541 Paslanmaz Çelik Lap Joint Flanş

ASTM A182 F321 Lap Joint Flanş (LTF)iki ayrı, bütünleşik olmayan parçadan oluşan dövme paslanmaz çelik boru bağlantı bileşenidir:

1. Flanş Halkası (Gevşek Flanş) – ASTM A182 F321'e göre üretilen bu halka borunun üzerinde serbestçe kayar.

2. Lap Joint Stub Ucu – Genellikle ASTM A403 WP321 veya eşdeğerine göre üretilen, boru ucuna alın kaynağı ile kaynaklanan ve gevşek flanşın arka yüzüyle eşleşen yuvarlatılmış bir omuza sahip ayrı bir parçadır.

Başka bir flanşa cıvatalandığında, cıvatalardan gelen basınç, stub ucunun conta yüzeyini karşı flanşa doğru sıkıştırırken, gevşek halka cıvata yükünü iletir. Flanş halkası asla proses akışkanıyla temas etmez – sadece stub ucu temas eder. Bu tasarım, halkanın boru etrafında serbestçe dönmesini sağlayarak montaj sırasında cıvata deliği hizalamasını kolaylaştırır.

ASTM A182 F321 Lap Joint Flanş EN 1.4541 / UNS S32100 Paslanmaz Çelik Flanşların Kimyasal Bileşimi

ASTM A182 F321 Lap Joint Flanş EN 1.4541 / UNS S32100 Paslanmaz Çelik Flanşların Mekanik Özellikleri

Uygulamalar

Titanyum stabilizasyonu ve kolay montaj tasarımı sayesinde bu LTF Flanş kombinasyonu yaygın olarak kullanılır:

• Düşük ila Orta Basınçlı Boru Sistemleri (Class 150 – 300).

• İç temizlik için sık sökme gerektiren Isı Değiştirici ve Kapalı Tesis Nozulları.

• Gıda İşleme ve İlaç (kolay sökme ve sanitasyonun kritik olduğu yerlerde).

• Oksitleyici asitleri (örneğin, nitrik asit) orta sıcaklıklarda işleyen Kimya Tesisleri.

• Kriyojenik Hizmetler – F321, sıfır altı sıcaklıklarda iyi tokluk sağlar.
