ASTM A335 P22 Çivili Fin Boruları
Ürüne Genel Bakış
ASTM A335 P22 Çivili Fin Boruları, yüksek sıcaklık ve yüksek basınçlı servis için özel olarak tasarlanmış birinci sınıf alaşımlı çelik ısı transfer bileşenleridir. ASTM A335 Sınıf P22 dikişsiz ferritik alaşımlı çelikten üretilen bu borular, mükemmel mekanik bütünlüğü korurken etkili ısı transfer alanını önemli ölçüde artıran, boru yüzeyinin etrafına eşit şekilde dirençle kaynaklanmış katı saplamalarla donatılmıştır.
P22 çeliğinin krom-molibden bileşimi, üstün oksidasyon direnci, sürünme mukavemeti ve yüksek sıcaklık performansı sağlayarak bu çivili boruları, geleneksel kanatlı boruların erozyona veya kirlenmeye maruz kalabileceği zorlu çalışma ortamları için ideal bir seçim haline getirir.
Çivili kanatlı borular, dayanıklılık ve uzun servis ömrünün önemli olduğu kazanlarda, ateşlemeli ısıtıcılarda, atık ısı geri kazanım ünitelerinde, petrokimya fırınlarında, akışkan yataklı kazanlarda, yakma fırınlarında ve rafineri proses ısıtıcılarında yaygın olarak kullanılır.
Özellikler
- ASTM A335 Sınıf P22 dikişsiz alaşımlı çelikten üretilmiştir
- Yüksek sıcaklıklarda mükemmel sürünme direnci
- Oksidasyon ve kireçlenmeye karşı yüksek direnç
- Üstün termal yorulma performansı
- Saplama kaynağı olağanüstü mekanik dayanıklılık sağlar
- Kirli gaz ortamlarında erozyona karşı mükemmel direnç
- Şiddetli termal bisiklet uygulamaları için uygundur
- Daha az bakımla daha uzun çalışma ömrü
- Geliştirilmiş ısı transfer verimliliği
- Sürekli yüksek sıcaklıkta çalışma için tasarlanmıştır
Tipik Uygulamalar
ASTM A335 P22 Çivili Fin Boruları aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Ateşlemeli Isıtıcılar
- Atık Isı Geri Kazanım Kazanları (WHRB)
- Petrokimya Fırınları
- Akışkan Yataklı Kazanlar (CFB ve BFB)
- Rafineri Isıtıcıları
- Buhar Kazanları
- Ekonomizerler
- Isı Geri Kazanımlı Buhar Jeneratörleri (HRSG)
- Kükürt Geri Kazanım Üniteleri
- Kızgın Yağ Isıtıcıları
- Çimento Fabrikaları
- Enerji Üretim Tesisleri
Üretim Süreci
Çivili kanatçıklı borular, tek tek çelik saplamaların dikişsiz P22 borunun dış yüzeyine kalıcı olarak kaynaklandığı otomatik direnç kaynağı işlemiyle üretilir.
Üretim aşamaları şunları içerir:
- Hammadde denetimi
- Boru kesme ve uç hazırlığı
- Otomatik saplama kaynağı
- Kaynak bütünlüğü doğrulaması
- Doğruluk denetimi
- Boyutsal ölçüm
- Isıl işlem (belirtildiği zaman)
- Yüzey temizliği
- Son muayene
- Koruyucu ambalaj
Bitmiş ürün, tutarlı ısı transferi için mükemmel yapışma gücü ve düzgün saplama dağılımı sunar.
Standart Boyut Aralığı
Aşağıdaki boyutlar ortak üretim yeteneklerini temsil etmektedir.
Taban Tüpü
| Öğe |
Menzil |
| Dış Çap |
25,4 mm – 219,1 mm (1" – 8") |
| Duvar Kalınlığı |
2,5 mm – 18 mm |
| Tüp Uzunluğu |
18.000 mm'ye kadar |
| Malzeme Standardı |
ASTM A335 Sınıf P22 |
| Üretme |
Sorunsuz |
Saplama Boyutları
| Öğe |
Tipik Aralık |
| Saplama Çapı |
6 mm – 15 mm |
| Saplama Yüksekliği |
10 mm – 35 mm |
| Saplama Aralığı |
8 mm – 30 mm |
| Saplama Malzemesi |
Karbon Çelik / Alaşımlı Çelik (servis koşullarına göre) |
Proje özelliklerine göre özel boyutlar mevcuttur.
ASTM A335 P22 Kimyasal Bileşimi
| Öğe |
Kompozisyon (%) |
| Karbon (C) |
0,05–0,15 |
| Manganez (Mn) |
0,30–0,60 |
| Silikon (Si) |
Maksimum 0,50 |
| Fosfor (P) |
Maksimum 0,025 |
| Kükürt (S) |
Maksimum 0,025 |
| Krom (Cr) |
1,90–2,60 |
| Molibden (Mo) |
0,87–1,13 |
ASTM A335 P22 Mekanik Özellikler
| Mülk |
Değer |
| Çekme Dayanımı |
≥415 MPa |
| Akma Dayanımı |
≥205 MPa |
| Uzama |
≥%30 |
| Sertlik |
ASTM A335 gerekliliklerine göre |
| Servis Sıcaklığı |
Yaklaşık 600°C'ye kadar (uygulamaya bağlı) |
Krom-molibden alaşımı, yüksek çalışma sıcaklıklarında uzun süreli mükemmel sürünme direnci sağlar.
Muayene ve Test
ASTM A335 P22 Çivili Fin Borularının her partisi, müşteri spesifikasyonlarına ve uluslararası standartlara uygunluğu sağlamak için kapsamlı kalite denetimlerinden geçebilir.
Tipik denetim yöntemleri şunları içerir:
Hammadde Denetimi
- Malzeme tanımlama
- Değirmen Testi Sertifikası (MTC) doğrulaması
- PMI (Pozitif Malzeme Tanımlaması)

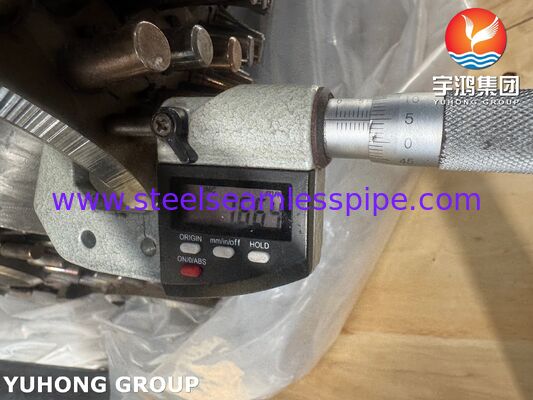

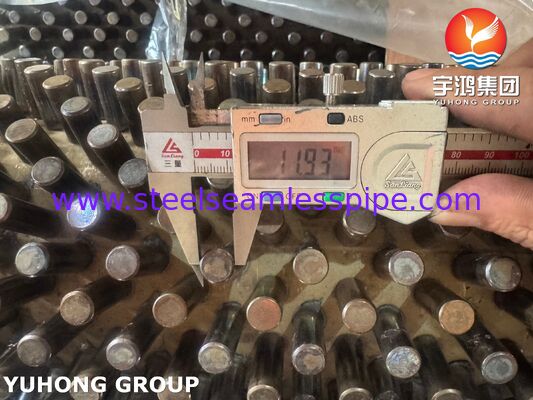

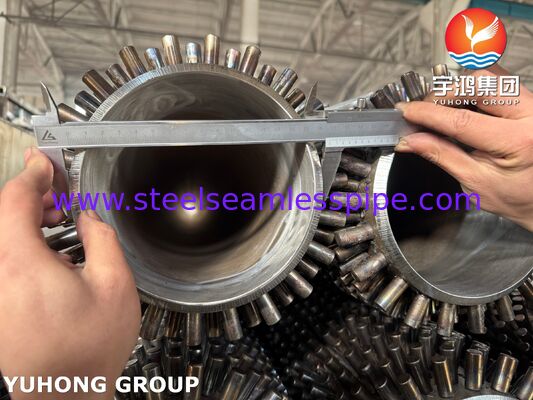

Boyutsal Muayene
- Dış çap
- Duvar kalınlığı
- Tüp uzunluğu
- Saplama aralığı
- Saplama yüksekliği
- Saplama hizalaması
- Doğrusallık ölçümü
Mekanik Testler
- Çekme testi
- Düzleştirme testi
- Sertlik testi
- Bükme testi (gerektiğinde)
Tahribatsız Muayene (NDT)
- Hidrostatik Test
- Girdap Akımı Testi
- Ultrasonik Test (UT)
- Manyetik Parçacık Denetimi (MPI)
- Kaynaklı saplamalar için Boya Penetrant Muayenesi (PT)
- Saplama kaynaklarının görsel muayenesi
Kaynak Kalitesi Kontrolü
- Kaynak bütünlüğü muayenesi
- Saplama çekme testi (belirtildiği zaman)
- Kaynak parametresi doğrulaması
Yüzey Denetimi
- Yüzey bitirme muayenesi
- Oksidasyon muayenesi
- Kusur tespiti
- Ambalaj denetimi
ASTM A335 P22 Çivili Fin Borularının Avantajları
Geleneksel düz borularla karşılaştırıldığında P22 çivili kanatlı borular şunları sağlar:
- Artırılmış dış ısı transfer yüzeyi
- Daha yüksek termal verimlilik
- Termal şoka karşı mükemmel direnç
- Aşındırıcı gaz akışlarında olağanüstü performans
- Sürekli kanatçıklarla karşılaştırıldığında daha az kül birikimi
- Daha düşük bakım maliyetleri
- Daha uzun çalışma ömrü
- Yüksek basınç ve sıcaklık altında güvenilir performans
- Sürünme deformasyonuna karşı mükemmel direnç
- Geliştirilmiş kazan ve fırın verimliliği
Kalite Güvencesi
ASTM A335 P22 Çivili Fin Borularımız, tutarlı ürün performansı ve güvenilirliği sağlamak için sıkı kalite yönetim sistemleri altında üretilmektedir. Üretim ve muayene uluslararası standartlara ve müşteri proje gereksinimlerine uygun olarak gerçekleştirilebilmektedir. Zorlu endüstriyel uygulamalara uygun ürünler sunmak için malzeme izlenebilirliği, kaynak kalite kontrolü ve kapsamlı testler üretim süreci boyunca sürdürülür.

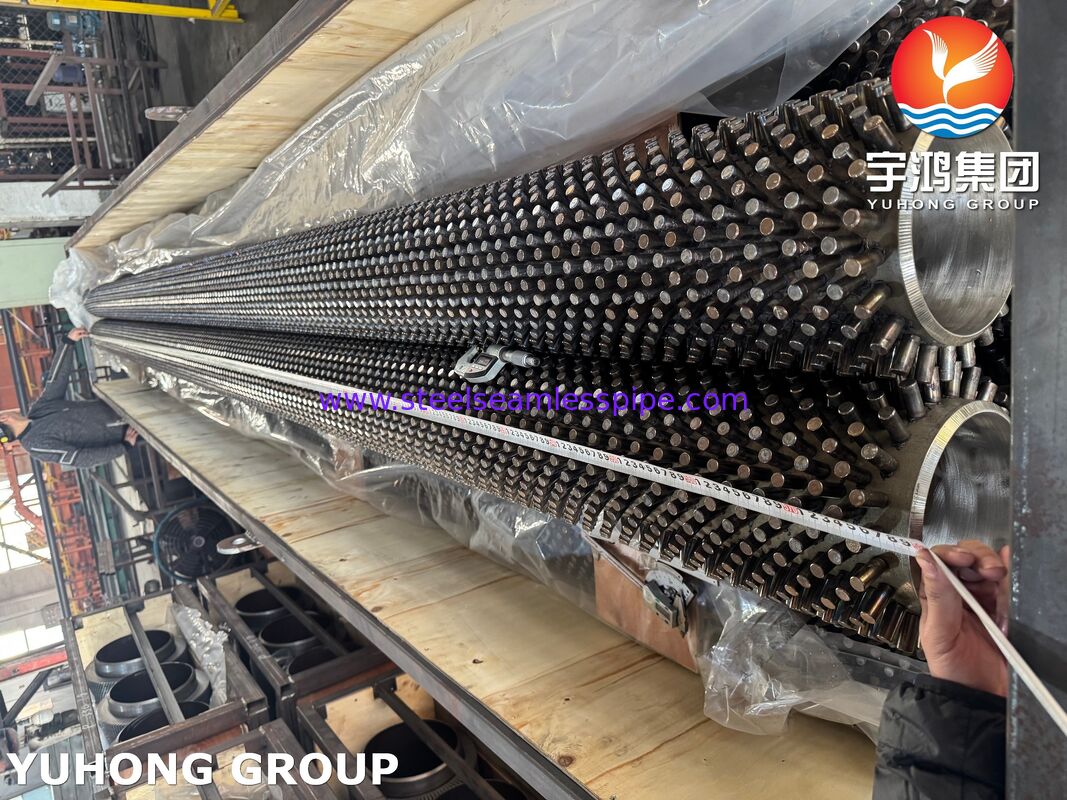

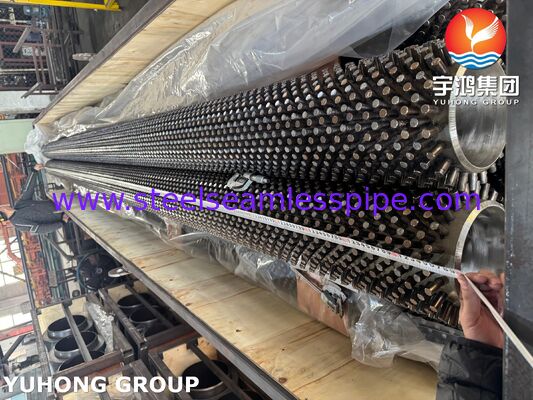

Paketleme ve Teslimat
Ürünler taşıma sırasında mekanik hasar ve korozyonu önlemek için özenle paketlenmektedir.
Paketleme seçenekleri şunları içerir:
- Çelik çerçeve demetleri
- Ahşap kasalar
- Denize uygun ambalajları ihraç edin
- Plastik uç kapakları
- Neme dayanıklı ambalaj
- Talep üzerine özelleştirilmiş ambalaj
Neden ASTM A335 P22 Çivili Fin Borularımızı Seçmelisiniz?
- Endüstriyel kanatlı boru çözümlerinin deneyimli üreticisi
- Gelişmiş otomatik saplama kaynak ekipmanı
- Üretim boyunca sıkı kalite kontrolü
- Proje spesifikasyonlarına göre özel imalat
- Yüksek sıcaklık alaşımlı malzeme uzmanlığı
- Kapsamlı denetim ve test hizmetleri
- Güvenilir küresel teslimat
- Eşanjör, kazan ve ateşlemeli ısıtıcı uygulamaları için teknik destek
ASTM A335 P22 Çivili Fin Borularımız, enerji üretimi, petrokimya, rafineri ve endüstriyel ısıtma uygulamalarında güvenilir ısı transfer performansı, yüksek sıcaklıktaki servis koşullarına mükemmel direnç ve uzun ekipman ömrü sağlayacak şekilde tasarlanmıştır.
