ASME SA516 Gr.70 Karbon Çelik Shell Flange Ring, OD ~1939mm × ID ~1568mm × THK 97mm ve Isı Değiştiricileri için Hassaslıklı Bolt Deşikleri

Yuhong Grubu: Tam Isı Değiştiricisi Bileşenleri

Yuhong Group Co., Ltd. tam termal sistemler tedarik ediyor.kabuklu ve tüplü ısı değiştiriciler (TEMA ısı değiştiricisi tasarımları), basınçlı kaplar ve hava soğutucular her kritik iç ve dış bileşeni:Fin tüp, fırın tüpü, ısı değiştiricisi tüpü, paslanmaz çelik dikişsiz tüpü, nikel alaşımlı tüpü, bakır alaşımlı tüpü, ısı değiştiricisi tüp levhası, ısı değiştiricisi tüp kümesi,ve büyük çaplı flanslar ve halkalar.

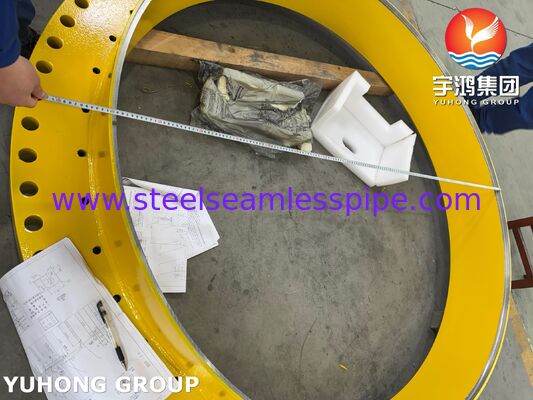

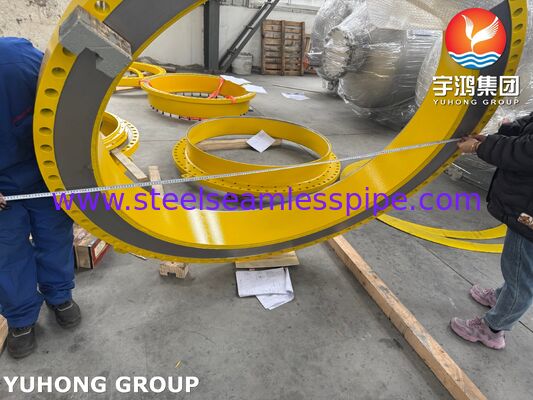

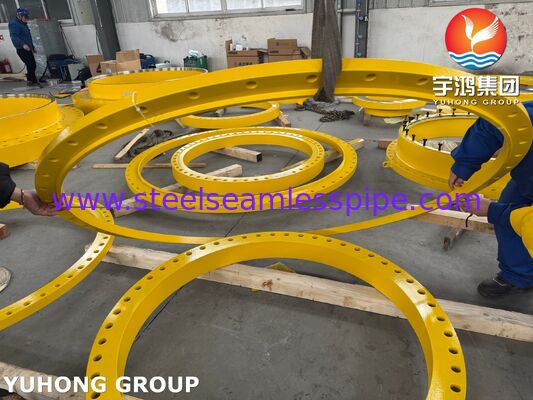

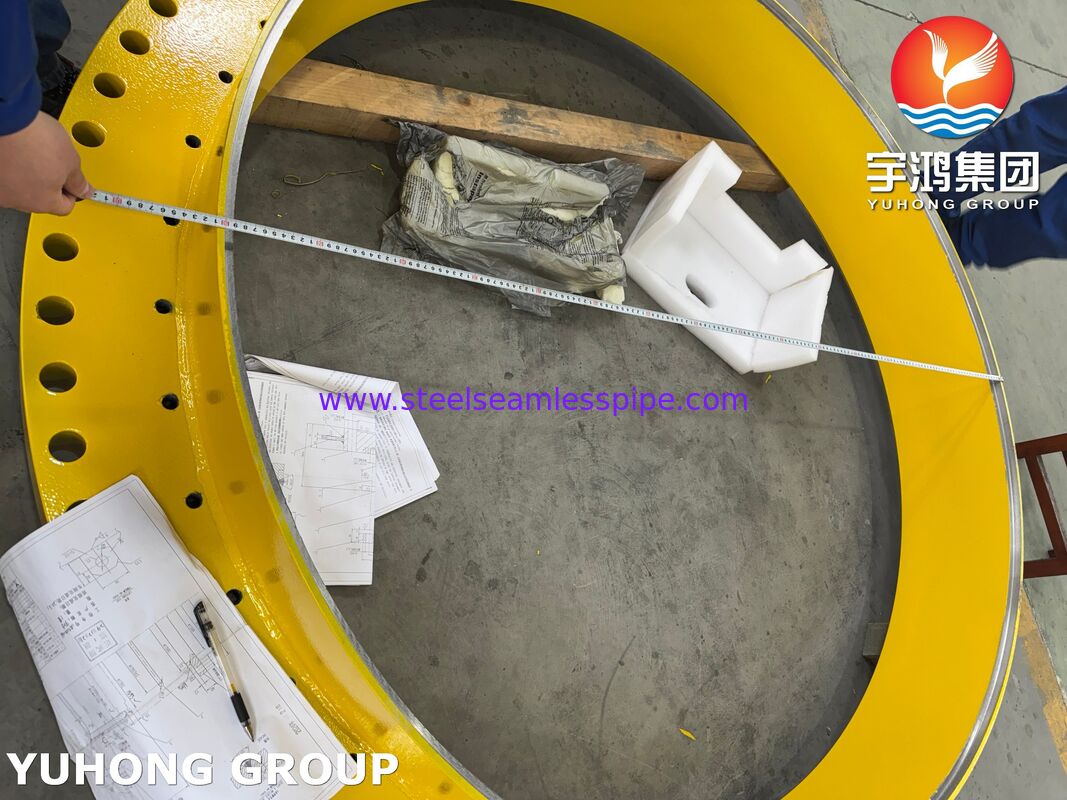

Bağlı fotoğraflarda ve çizimlerde gösterilen, bizimBüyük çaplı karbon çelik kabuk flens halkaları kanal veya kapak için vida bağlantısı sağlayan, ısı değiştiricisinin kabuğuna kaynaklanacak şekilde tasarlanmış bir dövme/valanmış halka.

BuKabuk flens yüzüğüBir ısı değiştiricisi kabuğunun ucuna kaynaklanmış bir basınç tutan bileşen. Kanalı (kaputu) veya kapağı bağlamayı, mühürlemeyi sağlayan boğazlı flens bağlantısını sağlar.ve boru tarafı incelemesi ve bakımı için çıkarıldı.

Resimlere ve çizimlere dayanarak, bu yüzük:

• Malzeme:Karbon çelik (ASME SA516 Gr.70 veya eşdeğeri)

• Tip:Kabuk flens halkası (??体法兰环) ?? kabukla kaynaklanmış

• Boyutlar (resimden):

  • Aşırı doz:~1939mm

  • Kimlik:~1563-1592mm (makineli)

  • Kalınlığı:~ 97mm

  • Bolt dairesinin çapı (B.C.D):1860mm / 1887.5mm (ikili desen)

  • Bolt delikleri:44-3/4′′-UNC

• Üretim yöntemi:Kalıp veya yuvarlanmış halka

• İşleme:İşlenmiş mühürleyici yüzlü, hassasca delinmiş çilingir delikler

• İşaretleme:YUHONG GROUP kimliği, çekim numarası ve proje numarası

• Kalınlaştırılmış/vuruş yapısı:Halka, bir dövme veya yuvarlanmış plaka boşluğundan oluşur

• Hızlı işleme:Sıfırlama yüzeyi, dikişlerin mühürlenmesi için gerekli yüzey finişine kadar işlenir (tipik olarak spiral sarmalı dikişler için 125-250 RMS).

• Keskin çilingir delikleri:Bolt delikleri, uygun bult delik çapı (44-3/4 "UNC iplikleri) ile tam bir pitch dairesi (B.C.D. 1860/1887.5mm) üzerinde deliniyor.

• Isı numarası izlenebilirliği:Her bir halka tam izlenebilirlik için malzeme ısı numarası ve proje numarası ile damgalanır.

• Büyük çaplı kapasite:2500 mm OD ′′'ye kadar büyük ısı değiştiriciler ve basınçlı kaplar için uygun olan flens halkaları üretiyoruz.

• ASME uyumluluğu:Malzemeler ASME Bölüm II gereksinimlerini karşılar; tam değişkenler U-Stamped olabilir.

Gösterilen kabuk flens halkası, maliyet, kullanılabilirlik ve performansı dengelediği için büyük çaplı ısı değiştiricilerinde (OD > 1000 mm) en yaygın yapıdır.

Bir flens yüzüğünün mühürleme yüzü, sızıntı geçirmez çalışması için çok önemlidir.

Çiziminizde gösterilen flens halkası (işlenmiş bir yüzü ve vida delikleri ile) tipik olarak birRF (Yükselmiş Yüz)ya daFF (Yatay Yüz)tasarımı ̇ büyük ısı değiştiricilerinin en yaygın türleri.

• Tıpkı çiziminiz gibi:Flanş halkalarını belirtilen OD, kimlik, kalınlık, vida deliği modeli ve yüz tipine göre yapıyoruz.

• Hızlı dönüş:Ortak boyutlardaki dövme/rolleme boşluklar mevcuttur; büyük çaplar için işlem genellikle 2-4 hafta sürer.

• Herhangi bir malzeme:Karbon çelik (SA516, SA105), krom-moli (F11, F22, F5), paslanmaz çelik (F304, F316L), nikel alaşımları.

• Sadece parça veya tam montaj:Biz sadece flens halkasını ̇ ya da tam kabuk montajını ̇ ya da tamısı değiştiricisi boru kümesiKabuk, kanal ve tüm iç organlar.

• Tam belgeleri:Malzeme test sertifikası (MTC), boyut raporu, PMI test raporu (iletilmez) ve NDE raporları.

Sadece parçalara ihtiyacınız varsa (tam bir değişken değil), tedarik ederiz:

• Sıcaklık değiştiricisi tüpleriKarbon çelik (SA179), paslanmaz çelik, nikel alaşımı, bakır alaşımı

• Fin tüpleri✓ hava soğutucularının sonradan geliştirilmesi ve gaz soğutma uygulamaları için

• Paslanmaz çelik dikişsiz tüp, Nikel alaşımlı tüp, Bakır alaşımlı tüpÖzel hizmetler için kullanılabilir

• Tüp kağıtları∙ senin desenine göre delinmiş ve çukurlanmış

• Bufler, bağlama çubukları, uzaklaştırıcılar- Size göre işlenmiş.

• Flanşlar ve flans halkalarıSA105, SA350 LF2, F11, F22, F304, F316L Herhangi bir döşeme tipi, 2500mm OD'ye kadar

Uyumsuzluklardan kaçınmak için, aşağıdaki bilgilere ihtiyacımız var (bunlardan herhangi birini gönderin):

1. Flanşın orijinal halka çizimiAşırı doz, kimlik, kalınlık, bult dairesi ve doğru yönü kopyalıyoruz.

2. Kabuk OD ve duvar kalınlığı- Düzgün montajı sağlamak için.

3. Paket tipiDoğru kaplamayı işlemek için.

4. Hizmet koşulları¥ sıcaklık ve basınç ¥ malzeme seçimini doğrulamak için.

• Yanlış OD / ID- Kabuk ve kanal boyutları eşleşmelidir.

• Yanlış vida dairesinin çapı- Çubuklar çiftleşme kanalı flensine uyum sağlamayacak.

• Yanlış vida deliği boyutu- Çok küçük ve vidalar sığmaz; çok büyük ve fındık koltuğu tehlikeye girer.

• Yanlış yönlü tipRF vs. RTJ vs. FF.

• Kayıp ısı numarası damgasıASME izlenebilirliği için gereklidir.

Gönderdiğimiz her büyük çaplı yüzük:

• Mühendislik Deneme Sertifikası (MTC)EN 10204 3.1'e göre kimyasal analiz ve mekanik özellikler

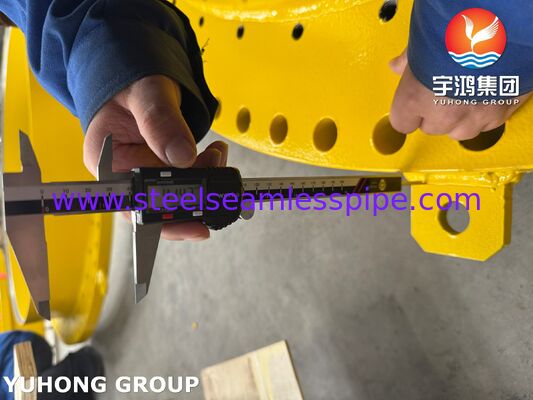

• Boyut kontrol raporuOD, ID, kalınlık, vida dairesi, vida delikleri, yüz boyutları

• Sıcaklık numarası damgası- Malzemenin tam izlenebilirliği için

• PMI (pozitif malzeme kimliği)İsteğe bağlı olarak kullanılabilir

• NDEİhtiyaca göre UT, MT veya PT

• Üçüncü şahıs denetimi(SGS, BV, TÜV) alıcının isteği üzerine

Fotoğraflarınızdaki gibi büyük çaplı bir yüzük almak için aşağıdakileri gönderin:Jimmy@steelseamlesspipe.com:

• Çizim (PDF, tarama veya el çizimi, kilit boyutları ile: OD, ID, kalınlık, bult dairesi çapı, bult deliği boyutu ve miktarı, yüz tip)

• Ya da mevcut ekipman verilerinizle çalışabiliriz.

• Malzeme sınıfı: Karbon çelik (SA516 Gr.70 / SA105) veya diğer (F11, F22, paslanmaz, vb.)

• Yüz tip: RF, RTJ, FF veya T&G

• Gerekli miktar (tek parça veya üretim süresi)

Onay, fiyat ve teslimat programı için boyut çizimi ile yanıt vereceğiz. Genellikle 48 saat içinde.
