ASME SB171 C70600 Büyük Isı Değiştiricisi için Bakır Nikel Ağır Halka

Yuhong Group Co., Ltd., aşağıdakiler dahil olmak üzere tam bir termal ekipman ve hassas parça yelpazesi sunmaktadır:kabuk ve borulu ısı değiştiriciler (TEMA ısı değiştirici tasarımları), basınçlı kaplar, hava soğutucular, finli borular, fırın boruları, ısı değiştirici boruları (paslanmaz çelik dikişsiz boru, nikel alaşımlı boru, bakır alaşımlı boru), ısı değiştirici tüp tablosu ve ısı değiştirici boru demeti. Ayrıca, burada açıklananASME SB171 C70600 halka gibi özel ağır hizmet halkaları ve dövmeler de üretiyoruz.

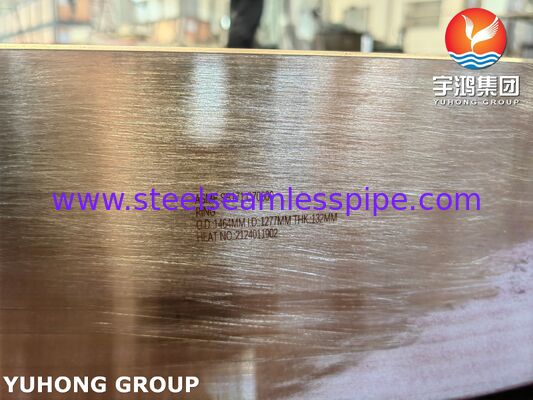

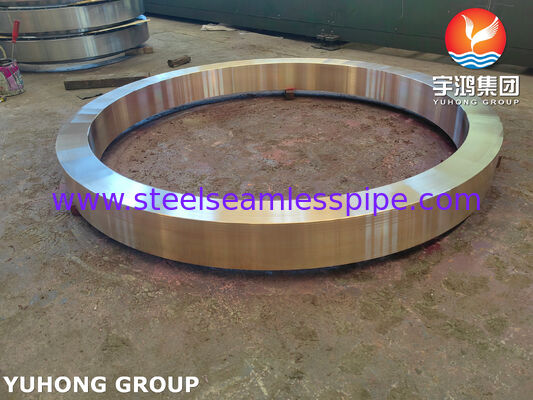

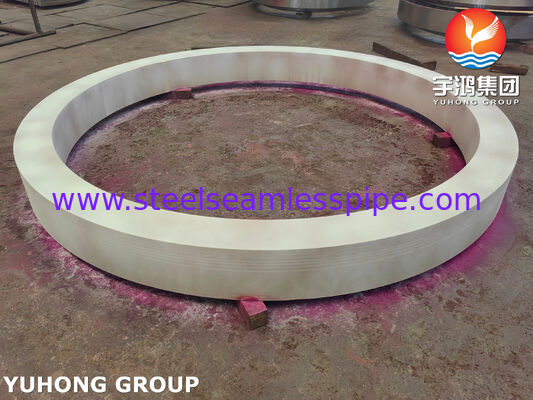

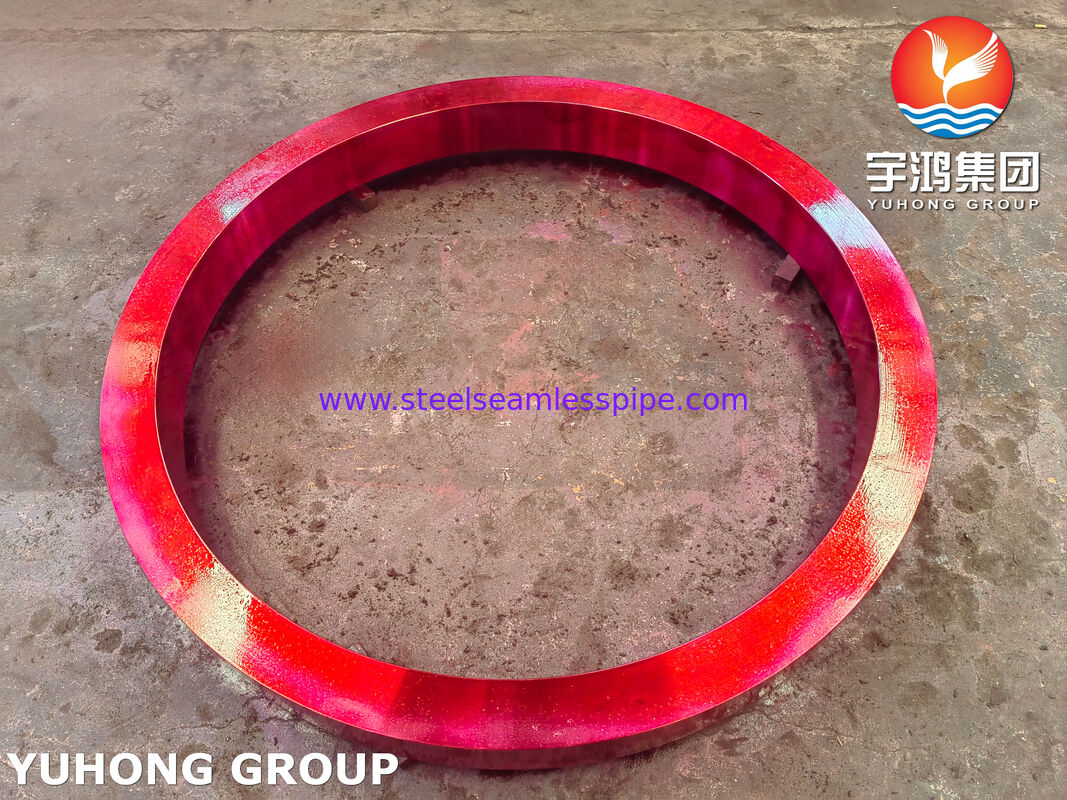

BuASME SB171 C70600 halka,ağır hizmet tipi halka şeklinde dövme olup, boyutlarıDış Çap 1464mm x İç Çap 1277mm x kalınlık 132mm'dir. Büyük deniz suyu soğutmalı ısı değiştiricilerde, enerji santrali kondenserlerinde ve açık deniz platformu soğutucularındaentegre tüp tablosu halkası,kabuktan tüp tablosuna geçiş halkası, veyatakviye halkasıolarak kullanılmak üzere tasarlanmıştır.

Üretildiği90/10 bakır-nikel alaşımı (C70600), bu halka, deniz suyu korozyonuna, erozyona ve biyolojik kirlenmeye karşı olağanüstü direnç sunarken, yüksek basınçlı ve büyük çaplı uygulamalar için gereken mekanik mukavemeti sağlar.

• Dış Çap 1464mm / İç Çap 1277mm - Büyük kabuk çapları için uygundur (örn. 50-60 inç nominal)
• 132mm kalınlık - Tüp tablosu desteği için yapısal rijitlik sağlar veya yüksek cıvata yükleri altında bağımsız bir halka olarak işlev görür
• C70600 malzeme - Deniz ve acı su hizmetlerinde kanıtlanmış performans

• Dövme veya Haddeleme Yapısı: Bu kalınlıkta (132mm) bir halka için, genellikle düzgün tane yapısı ve gözeneksizlik sağlamak üzeredövülmüş veya haddelenmiş plakaveyaiçi boş dövmeile başlarız.
• Hassas İşleme: İç Çap, Dış Çap ve kalınlık sıkı toleranslara göre işlenir. Yüzey ve delik yüzeyleri, tüp genişletme için oluklu olabilir (tüp tablosu olarak kullanılıyorsa).
• Malzeme Doğrulama: ASME SB171 gerekliliklerine göre %100 PMI (pozitif malzeme tanımlama) ve mekanik testler. Tam MTC (mill test certificate) sağlanır.
• Korozyon Koruması: C70600 alaşımı doğal olarak deniz suyu korozyonuna dirençlidir; ek kaplama gerekmez.

Büyük dış çapı ve önemli kalınlığı göz önüne alındığında, bu halka aşağıdakiler için idealdir:

• Entegre Tüp Tablosu Halkası: Büyük bir deniz suyu soğutucusu için tek parça tüp tablosu olarak, kaynak bağlantılarını ortadan kaldırır ve galvanik korozyon riskini azaltır.
• Kabuktan Tüp Tablosuna Adaptör Halkası: Bir karbon çeliği kabuğunu bir bakır-nikel tüp tablosuna bağlarken, bu halka diferansiyel termal genleşmeyi yönetmek ve çift metalik korozyonu önlemek için kaplanabilir veya kaynaklanabilir.
• İnce Tüp Tablosu İçin Takviye Halkası: İnce bir tüp tablosunun conta oturma alanı çevresinde ek sertliğe ihtiyacı varsa, bu ağır halka destek desteği olarak işlev görür.
• Yüksek Basınçlı Uygulamalar: 132mm kalınlık, yüksek basınçlı ısı değiştiricilerde (örn. besleme suyu ısıtıcıları) cıvatalı flanşlar için yeterli mukavemet sağlar.

Büyük çaplı kabuk ve borulu ısı değiştiricilerde (kabuk iç çapı > 1000mm), tüp tablosu ve bağlantı halkaları benzersiz zorluklarla karşılaşır:

• Dövme vs. Plaka Haddelemesi: 100mm üzerindeki kalınlıklar için,dövülmüş halkalar, kaynaklı haddelenmiş plakalara kıyasla üstün mekanik özellikler ve ultrasonik incelenebilirlik sunar.
• Termal Genleşme Uyuşmazlığı: Bir bakır-nikel halkası (C70600) bir karbon çeliği kabuğuna bağlandığında, termal genleşme katsayılarındaki fark birgeçiş bağlantısıveyaesnek tasarımparçası olarak tedarik edilebilir.
• Tüp Tablosu Halkaları İçin Tüp Delik Delme: Halka tüp tablosu olarak hizmet veriyorsa, delme deseni ve oluk profili TEMA standartlarına göre hassas bir şekilde işlenmelidir.
• Korozyon Payı: C70600'ün mükemmel korozyon direncine rağmen,minimum 1.5-3mm korozyon payıuzun ömürlü deniz suyu hizmeti (20+ yıl) için önerilir.

• Ağır halkalarıkesinlikle çiziminize göreüretiriz - İç Çap, Dış Çap, kalınlık, pahlar, cıvata delikleri ve oluk detayları.
• TamNDEile mevcuttur: UT (ultrasonik test) iç kusurlar için, PT (penetrant test) yüzey çatlakları için.
• Tam birısı değiştirici boru demetiveyatüp tablosu montajıparçası olarak tedarik edilebilir.
• Onaylı dövme ortaklarımızdan dövülmüş halkalar için kısa teslim süreleri.
