ASME SA336 F11 CL2 Yüksek Sıcaklık Hidrojen/Buhar Hizmeti için Dövme Krom-Moly Kanal Kapak Flanşı

ASME SA336 F11 CL2 Kanal Kapak Flanşı | Dövme Krom-Moly Eşanjör Bileşenleri

Ciddi hidrojen servisi için bir termal sistem mi tasarlıyorsunuz, yoksa yüksek basınçlı bir buhar jeneratöründe sızdıran kapak flanşını mı değiştiriyorsunuz? Yüksek sıcaklıklarda uzun vadeli yapısal bütünlüğün sağlanması, gelişmiş dövme metalurjisini gerektirir.

Yuhong Grup Co., Ltd.hassas işlenmiş mühendisler ve imalatçılarASME SA336 F11 Sınıf 2 (SA336 F11 CL2) krom-moly alaşımlı dövme flanşlar. Kabuk ve borulu ısı eşanjörleri için kritik harici basınç tutma bileşenleri olan ağır duvarlı kanal kapak flanşlarımız (başlık flanşları), rutin bakım dönüşleri sırasında güvenilir sızdırmaz sızdırmazlık ve boru demetlerine kolay erişim sağlar.

arasında faaliyet gösteren ağır işleme endüstrilerinde400 derece C ve 550 derece CStandart karbon çeliği, mukavemet bozulmasına ve sürünmeye maruz kalır. ASME SA336 F11 (1.25Cr-0.5Mo alaşımı) bu ortamlar için endüstri standardıdır.

• Olağanüstü Sürünme ve Hidrojen Direnci:Krom ve Molibden'in kasıtlı olarak eklenmesi, üstün yüksek sıcaklıkta çekme mukavemeti sağlar ve rafineri hidro-işleme ve hidro-kırma döngülerinde yüksek sıcaklıkta hidrojen saldırısına (HTHA) karşı koruma sağlar.

• Sınıf 2 Temperlenmiş Mukavemet:Sınıf 2 ısıl işlemi, minimum 515 MPa çekme mukavemeti ve minimum 310 MPa akma mukavemeti ile Sınıf 1'e göre daha yüksek mekanik özellikler sağlar ve yüksek basınçlar altında (50 bar'ın üzerinde) daha ince ancak daha güvenli basınçlı kap duvar profillerine olanak tanır.

• Dövme Yapının Bütünlüğü:Ağır işlere yönelik işlenmemiş parçalarımız, yoğun, tekdüze bir tane yapısını garanti etmek için katı kütüklerden sıcak dövülerek üretilmiştir. Bu süreç, iç gözenekliliği ve yüzey altı laminasyonlarını ortadan kaldırarak ASME Bölüm III ve VIII gerekliliklerine tam uyum sağlar.

• CNC Flanş Kaplama Hassasiyeti:Sızdırmazlık yüzeyleri, spiral sarımlı contalar için tipik olarak 125-250 RMS veya Halka Tipi Bağlantı (RTJ) metal contalar için yüksek parlaklıkta pürüzsüz yüzeyler olmak üzere hassas yüzey kaplamaları için işlenir.

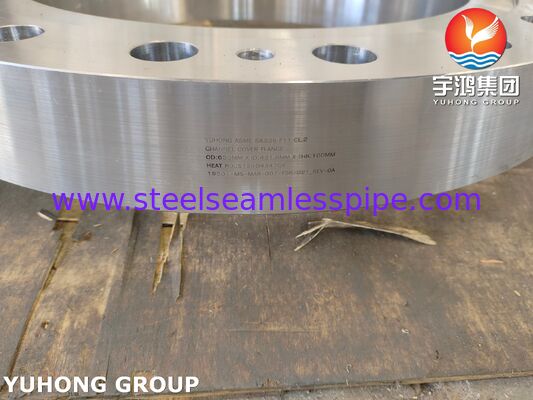

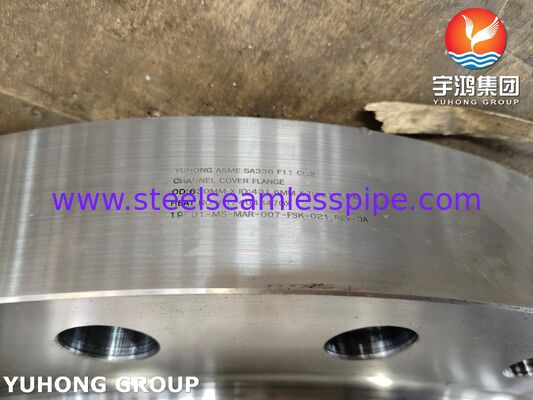

Yuhong Group'un her dövme krom-moly flanşı %100 teste tabi tutulur ve tam izlenebilirlik için benzersiz ısı numarası ve malzeme koduyla sert bir şekilde damgalanır.

• Malzeme Standardı:ASME SA336 Sınıf F11 Sınıf 2 / ASTM A336 F11 CL2 (UNS K11572)

• Eşanjör Tasarım Standartları:TEMA Sınıf R (Rafineri), Sınıf B ve Sınıf C ile tam uyumlu

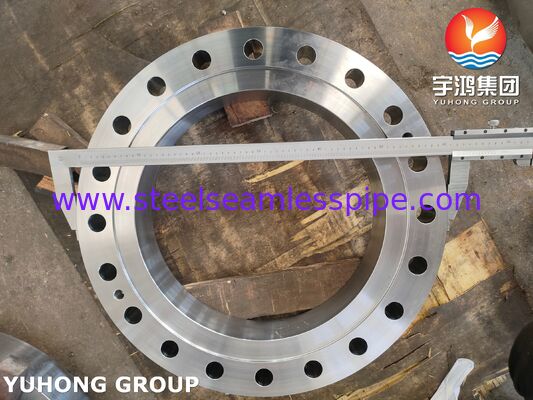

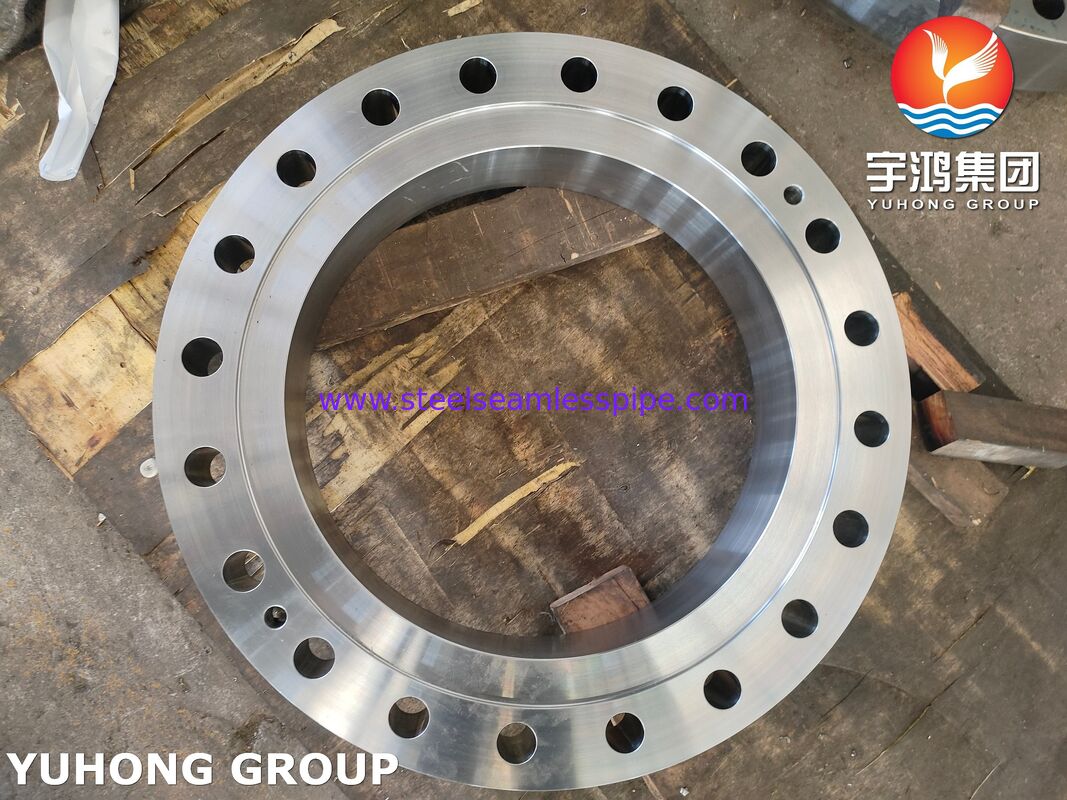

• Gösterilen Standart Boyutlar:Dış Çap (OD) 630 mm, İç Çap (ID) 431,6 mm, Bitmiş Kalınlık 100 mm

• Flanş Kaplama Profilleri:Yükseltilmiş Yüz (RF), Halka Tipi Bağlantı (RTJ), Dil ve Oluk (T&G), Düz Yüz (FF)

• Kalite Kontrol ve Test:%100 Ultrasonik Test (UT), Sıvı Penetrant Testi (PT), Pozitif Malzeme Tanımlaması (PMI) ve Boyutsal Muayene

• Sağlanan Belgeler:EN 10204 3.1 Değirmen Test Sertifikası (MTC), NDT Raporları, Dövme Diyagramları

Tesisin kapatılması sırasında maliyetli boyut uyumsuzluklarını veya kurulum gecikmelerini önlemek için lütfen siparişinizi tamamlamadan önce bu teknik parametreleri çapraz inceleyin:

1. Conta Oturma Profili Eşleşmesi:Flanş yüzü eşleştirme modelinin (RF çentiğine karşılık RTJ oval/sekizgen oluğu) mevcut kanal gövdeniz ve conta stilinizle hizalandığından emin olun.

2. Cıvata Çemberi Çapı (BCD) Doğruluğu:Tork sıkma sırasında saplama cıvatasının mükemmel hizalanmasını garanti etmek için toplam cıvata deliği sayısını, delik çaplarını ve adım dairesi çapını iki kez kontrol edin.

3. İzlenebilirlik Standartları:Ağır kimyasal ve rafineri dağıtımı için, satın alma işleminizin sert damgalı malzeme ısı numaraları ve isteğe bağlı üçüncü taraf denetimleri (SGS, BV, TUV) gerektirdiğinden emin olun.

Yuhong Group, yalnızca bileşenden oluşan yedek parçaları veya tam entegre ısı eşanjör sistemlerini barındıran esnek bir tedarik kapsamı sunmaktadır:

• Eşleşen Alaşımlı Borular:Dikişsiz krom-moly borular (ASME SA213 T11 / T22), paslanmaz çelik dikişsiz borular ve nikel alaşımlı borular.

• Dahili Donanım:Hassas delinmiş boru levhaları, bölümlü bölme plakaları, bağlantı çubukları ve karbon çeliği ara parçaları.

• Bağlantı Elemanları ve Contalar:Yüksek sıcaklığa dayanıklı saplamalar (SA193 B7 / B16), ağır altıgen somunlar (SA194 2H) ve özel spiral sarımlı contalar.

Bakım geri dönüş planınızı hızlandırın. PDF mühendislik planlarınızı, CAD dosyalarınızı veya boyutsal veri sayfalarınızı doğrudan küresel satış mühendisliği bölümümüze gönderin:

📧E-posta: jimmy@steelseamlesspipe.com

Hızlı bir teklif için lütfen aşağıdakileri ekleyin:

• Flanş Dış Çapı (OD), İç Çap (ID) ve bitmiş kalınlık.

• Cıvata daire çapı (BCD), cıvata deliği boyutu ve toplam delik sayısı.

• Tercih edilen kaplama tipi (RF veya RTJ) ve hedef çalışma sıcaklığınız/basıncınız.

Teknik satış ekibimiz 48 saat içinde kapsamlı bir ticari teklif ve teknik taslak sunacaktır.
