ASME SA240 304 paslanmaz çelik boru kağıdı.
Meta Açıklaması:ASME SA240 Tip 304 paslanmaz çelik levha boru levhaları hafif ve orta kaliteli ısı değiştiricileri için. Hızlı 1-2 hafta teslim süresi, TEMA standartlarına göre hassaslıklı CNC delinmiş ve oluklanmış.Jimmy@steelseamlesspipe'a ulaşın..com'dan alıntı yapıyorum.

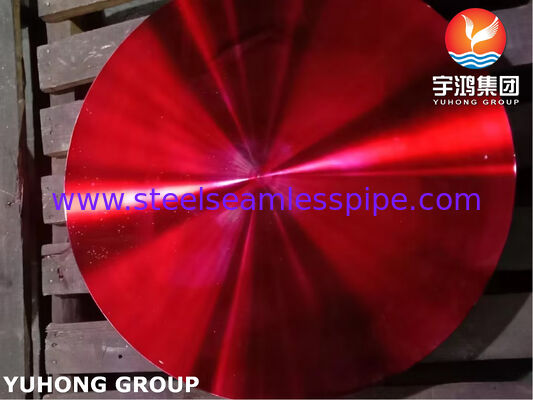

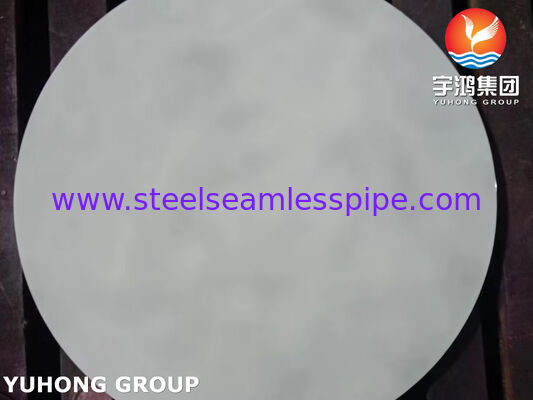

ASME SA240 304 Paslanmaz Çelik Tüp Yaprakları
Deniz suyu olmayan bir termal sistem için uygun maliyetli, korozyona dayanıklı bir çözüm mi arıyorsunuz?pahalı bir dövme yerine yuvarlanmış bir levha tüp levhasını seçmek ekipman bütçenizi optimize etmenin en akıllıca yoludur.
Yuhong Group Co., Ltd.Keskin sondaj üretimi konusunda uzmanlaşmıştırASME SA240 304 (SA240 Tip 304) paslanmaz çelik levha boru levhalarıKabuk ve boru ısı değiştiricilerinde temel yapısal bir demir olarak, yuvarlanmış plaka boru levhalarımız istikrarlı mekanik özellikler, mükemmel dezenfeksiyon,ve dünya çapında ana akım işleme endüstrileri için güvenilir boru-boru tabaka mühürleme performansı.
Teknik Önemli Noktalar: Neden Yuvarlak Plak (SA240) Değerini Artırır
Orta derecede ısı döngüleri için, sertifikalıASME SA240 304 sınıfı yontulmuş levhaASTM A182 kalıp boşluklarına kıyasla malzeme teslim sürelerini ve ön tedarik maliyetlerini önemli ölçüde kısaltır.
[ Mühendislik parametrelerine dayalı yapısal seçim ]
ASME SA240 304 Plakası: Kalınlığı ≤75mm, Basıncı ≤30 bar için en iyisi (çok maliyetli)
ASTM A182 F304 Kalıplama: Ağır Duvar Kalınlığı, Yüksek Basınç ve Aşırı Isı Döngüsü için Gerekli
-
Ekonomik korozyon direnci:Sınıf 304 austenitik paslanmaz çelik, organik asitlere, içme suyuna, buharına ve gıda kalitesi temiz sıvılara (Pitting Resistance Equivalent Number,PREN≈19.
-

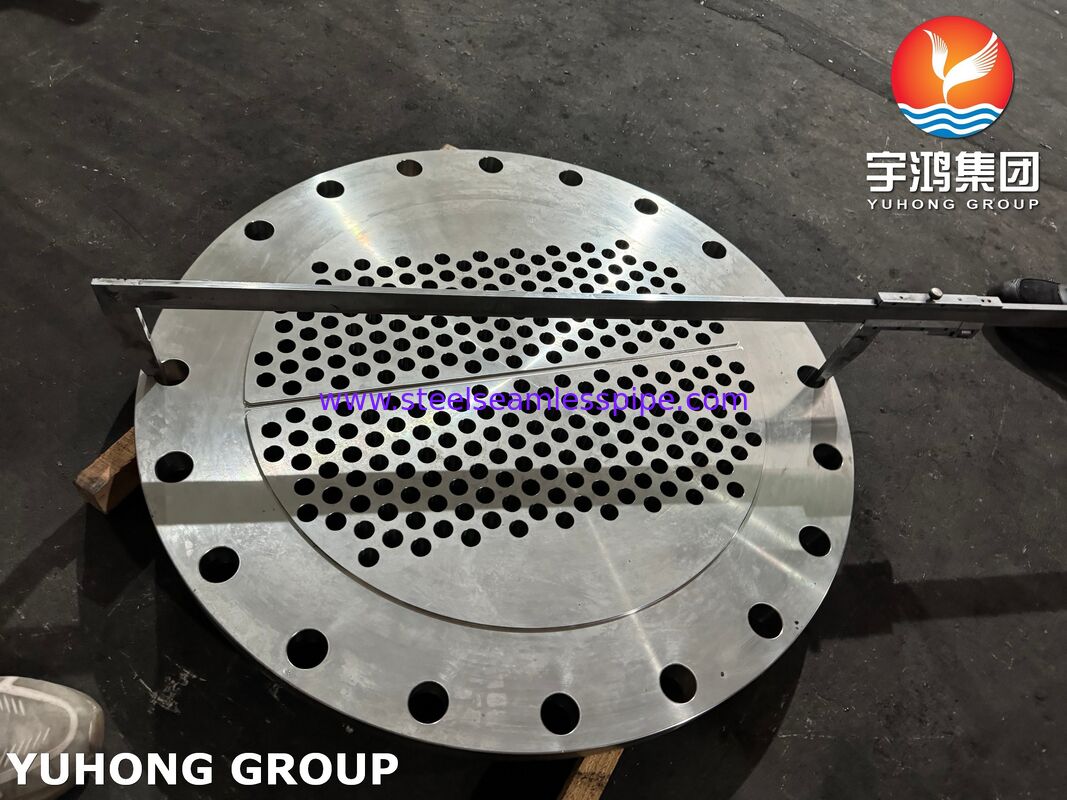

CNC hassas mikro delme:Her boru deliği, mikro toleranslar elde etmek için otomatik çok spindle CNC sondajı ile yürütülür.+0,05 / -0,00 mm, bypass sızmasını önlemek ve paslanmaz çelik dikişsiz borular için bir dikişsiz uyum sağlamak.
-
Halkalı Genişleme Çukurları:Hidrolik genişleme (rolleme) aşamasında soğuk çekilen boruların mekanik çekim gücünü en üst düzeye çıkarmak için delik başına 2 veya 3 hassas olukla işlenmiştir.
Teknik özellikler ve çalışma eşikleri

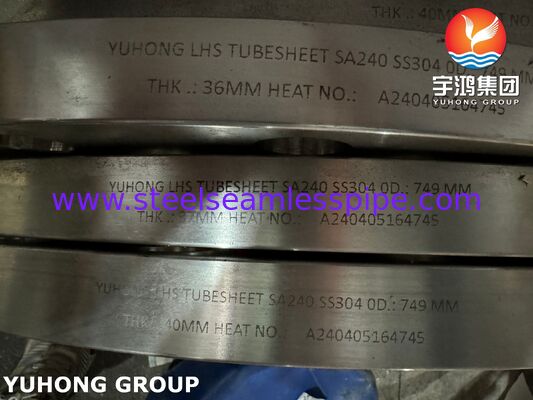

Her bir plaka tüp levhası sertifikalıEN 10204 3.1 Mill Test Sertifikası (MTC)Çiğ maddenin kimyasal ve mekanik uyumluluğunu garanti etmek.
| Mühendislik Parametresi |
Teknik Özellik / Değer |
| Malzeme Özellikleri |
ASME SA240 Tip 304 / ASTM A240 Sınıf 304 (SS304) |
| TEMA sınıfları |
Tamamen TEMA Sınıf C (Ticari) ve Sınıf B (Kimyasal) ile uyumlu |
| Maksimum tavsiye edilen kalınlık |
≤75 mm (En iyi hacimsel bütünlük için plaka şeklinde) |
| Maksimum tasarım basıncı sınırı |
≤30bar ((~435 psi) boru tarafındaki basınç |
| Tüp İşleme Biter |
Yontma için hassaslıklı oluklar; isteğe bağlı olarak mühürleme/sertlik kaynakları |
| Kalite Belgeleri |
% 100 Boyut Raporları, PMI Testleri, Yüzey Kabalığı Kontrolleri |
Metallürji Seçim Matris: SA240 304 vs SA240 316L
| Operasyonel faktör |
SA240 Tip 304 Tüp Yaprakları |
SA240 316L Tipi Tüp Sayfası |
| Alaşım Önemli Noktalar |
18% Cr - 8% Nibaşlangıç |
İçeriği:2-3% Mo(Molibden) |
| Klorür korozyonu |
Orta derecede direnç |
Çukur ve yarık korozyona karşı üstün direnç |
| Hammadde maliyeti |
Temel değer (en ekonomik) |
~ 20% - 30%Daha yüksek malzeme primleri |
| Sınırlama |
Tuzlu veya çiğ deniz suyunda kullanılmamalıdır. |
Sınır:< 500 ppmklorür konsantrasyonları |
| Hedef sıvı hizmetleri |
Buhar, HVAC döngüleri, WFI, Saf Solventler |
Soğutma kulesi suyu, uçucu organik bileşikler |
- Evet.Mühendislik kuralları:Standart HVAC dönüştürücüleri, CIP (yerinde temiz) ısıtıcıları veya arıtılmış su döngüleri tasarlandığında,SA240 304 plakasıPerformans ve hammadde bütçesi arasında en iyi dengeyi sağlar.
Ana Endüstriyel Uygulamalar
-
Gıda ve İçecek İşleme:Pasterizasyon sistemleri, meyve suyu/suruf soğutucuları ve süt ürünleri için sanitasyon ekipmanları.
-
Farmasötik ve Biyoteknoloji:Su Enjeksiyonu (WFI) soğutma döngüleri ve yüksek saflıklı su dağıtım kaydırıcıları.
-
HVAC ve Uzak ısı:Buhardan suya dönüştürücüler ve ticari bina sıcak su jeneratörleri.
-
Elektrik santrali yardımcıları:Demineralleştirilmiş su ön ısıtıcıları ve turbin yağ soğutma sistemleri.
Çekirdek tüpleri arasındaki uyumsuzlukların önlenmesi için mühendislik kontrol listesi
Bozuk veya sızıntılı bir ısı değiştiricisi borusu değiştirirken, yapısal tutarsızlıklardan kaçınmak hayati önem taşır. Sipariş vermeden önce lütfen bu noktaları karşılaştırın:
-
Tüp Alçaklığı ve Şablonu Kontrol Et:Düzenlemenizin üçgen kullanıp kullanmadığını doğrulayın (30°/60°) yüksek ısı aktarımı için düzenleme veya bir kare (90°) dış borunun mekanik temizlenmesini kolaylaştırmak için.
-
Paketin yüzey konfigürasyonu:Düz yüz (FF), Yükseltilmiş yüz (RF) veya Dil ve Çukur'un spiral sarmalı veya metal ceketli dikiş gereksinimlerinize uygun olan mühürleme profilini belirtin.
-
Baffle hizalanması doğrulanması:Geçiş bölme çizgilerinin ve yapısal bağ çubuğu bult desenlerinin kanal veya bonet düzeninize mükemmel bir şekilde uyduğundan emin olun.
Özel Değiştiriciler İçinde Tek Kaynaklı Tedarik
Yuhong Grubu, bireysel bileşenlerin yanı sıra tamamen entegre bir global üreticidir.ısı değiştiricisi boru kümeleri:
-
Sıcaklık Değiştiricisi Tüpleri:Paslanmaz çelik dikişsiz borular (304/304L/316L) uzunlukta kesilmiş ve son hazırlama ile eşleştirme.
-
Genişletilmiş yüzeyler:Endüstriyel hava soğutucuları için alüminyum kanatlı borular (kanatlı borular).
-
İç donanım:İşlenmiş segmental baffles, kravat çubukları, karbon çelik aralıklar ve özel dikişler.
Hızlı 48 saatlik teknik teklif isteyin
Bakım işleminizi hızlandırın. PDF düzenlerinizi, CAD dosyalarınızı veya fiziksel boyut eskizlerinizi doğrudan mühendislik masasına gönderin:
- Evet.E-posta adresi: Jimmy@steelseamlesspipe.com
Teklifinizi hızlandırmak için lütfen şunları belirtin:
-
Tüp levhasının dış çapı (OD) ve bitmiş levha kalınlığı.
-
Toplam boru deliği sayısı, düzen örneği ve boru aşırı doz boyutu.
-
Tahmini çalışma sıvısı sıcaklığı ve tasarım basınçları.
Teknik satış ekibimiz 48 saat içinde kapsamlı bir ticari tahmin ve boyut doğrulama sağlayacaktır.
