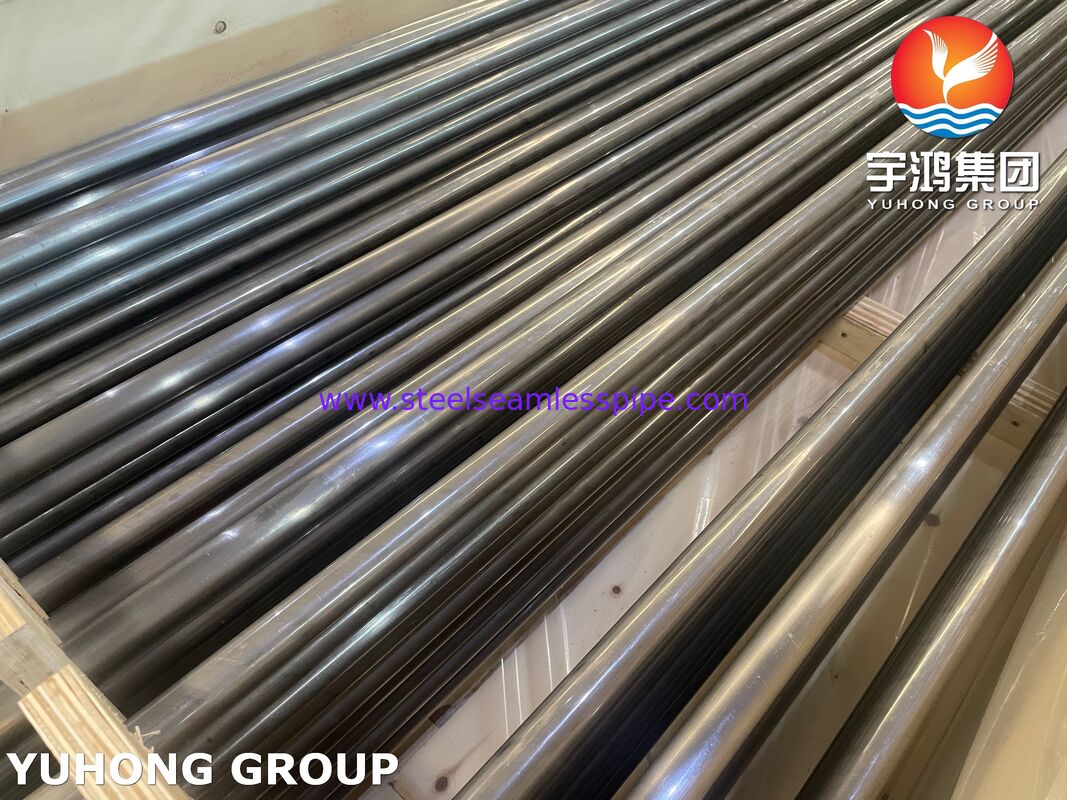

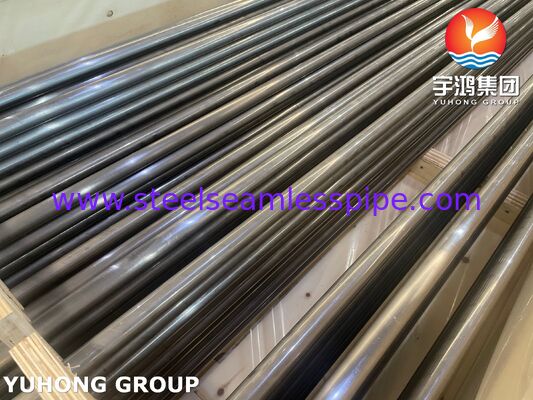

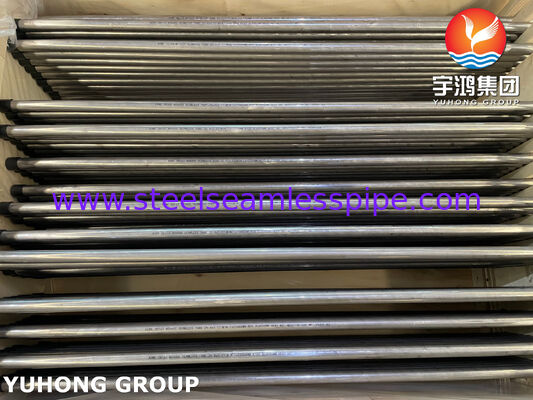

Isı Değiştiricisi Tüp ASME SB163 Nikel Alaşımı N04400 Monel Alaşımı 400 Dikişsiz U Bend Tüp
ASME SB163, dikişsiz nikel ve nikel alaşımı kondansör ve ısı değiştiricisi boruları için malzeme özelliklerini belirtir:
N04400 (UNS N04400) Monel Alaşımı 400'tür.
Temel bileşimi %67 nikel ve %30 bakır, iz miktarlarında demir, manganez ve diğer elementlerdir.
Çok sayıda ortamda, özellikle deniz suyu, tuzlu su, sülfürik asit, hidrofluorik asit ve alkali çözeltilerde iyi çalışır.
Düşük sıcaklıklardan yaklaşık 1000 ° F (540 ° C) 'ye kadar geniş bir sıcaklık aralığında iyi mekanik özelliklere sahiptir.
U Bend Tube Not:

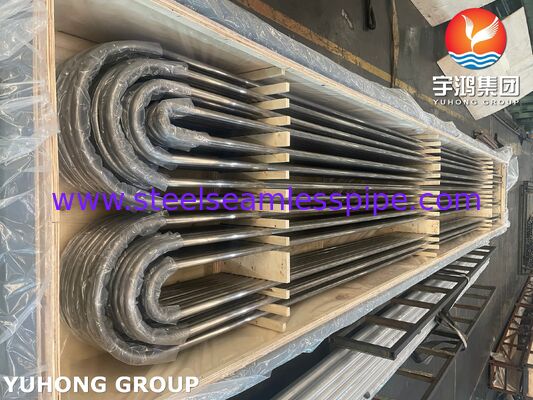

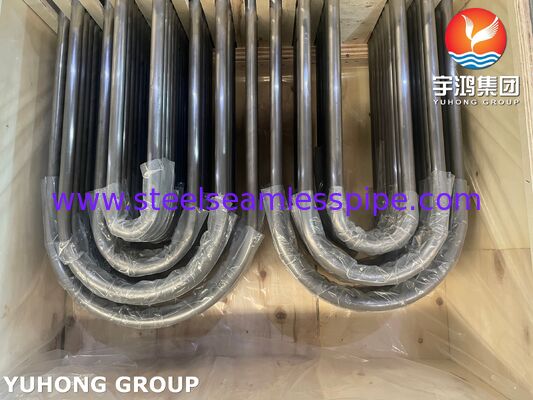

Bu malzemeden yapılan U şekilli borular, büyük sıcaklık farklılıklarıyla sert ortamlarda çalışan kabuk ve boru ısı değiştiricilerinde etkilidir.
Tasarım sürecinde, bükülme yarıçapının (R) müşteriyle onaylanması gerekir. Aşırı küçük bir yarıçap, dış bükülme duvarının aşırı incelmesine neden olur.İç bükülme duvarının kırışması, ve önemli bir kalıntı stresin oluşması.
U büküm bölümündeki iki düz boru arasındaki mesafe de önemlidir.
Tüplerin baffle deliğinden pürüzsüzce geçebilmesini sağlayın ve termal genişleme için yeterli yer bırakın.
| Kimyasal Kompozisyon (Kütle ağırlığı % - Wt.%) |
| Eleman |
Minimum (%) |
Maksimum (%) |
Ana Rol / Etki |
| Nikel (Ni) |
63 |
(Bilanç) |
Temel eleman; temel korozyon direnci ve esnekliği sağlar. |
| Bakır (Cu) |
28 |
34 |
Sülfürik ve hidrofluorik asitlere ve deniz suyuna direnç arttırır. |
| Demir (Fe) |
- |
2.5 |
Kirlilik kontrolü; belirli ortamlarda dayanıklılığı arttırır. |
| Mangan (Mn) |
- |
2 |
Erime sırasında deoksidan çıkarıcı; forge edilebilirliği arttırır. |
| Karbon (C) |
- |
0.3 |
Kirlilik kontrolü; ısıtılmış bölgelerde granüler arası korozyona etki eder. |
| Silikon (Si) |
- |
0.5 |
Erime akışkanlığını ve oksidasyon direncini arttırır. |
| Kükürt (S) |
- |
0.024 |
Zararlı kirlilikler; sıcakta kırılmasını önlemek için sıkı bir şekilde kısıtlanmıştır. |
| Diğer Elemanlar |
- |
0.5 (toplam) |
Tesadüfi/kirlilik elemanlarını içerir. |
| Mekanik Özellikler |
| Mülkiyet |
Gereklilik (Minimum) |
Tipik Değer Aralığı |
| Çekim Gücü |
70 ksi (480 MPa) |
75-85 ksi (515-585 MPa) |
| Üretim Gücü (% 0.2 Offset) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Uzunluk (2 inç veya 50 mm) |
% 35 |
40-50% |
| Sertlik (Rockwell) |
Belirtilmemiş |
Tipik olarak B65 - B85 |
| Hidrostatik Test Basıncı |
Formül başına gerekli |
- |
Uygulama:
Deniz suyu soğutma boruları ve sistemleri
Gemi ısı değiştiricileri ve kondensatörleri
Denizleme tesisi buharlaştırıcı ve ısıtıcı borular
Offshore platform boru sistemleri
Kimyasal ve Petrokimyasal İşleme
Sülfürik ve hidrofluorik asit (HF) işleyen ısı değiştiricileri ve reaktörleri
Petrol ve Gaz Üretimi ve Rafinasyonu
Asit gazında ısı değiştiriciler
