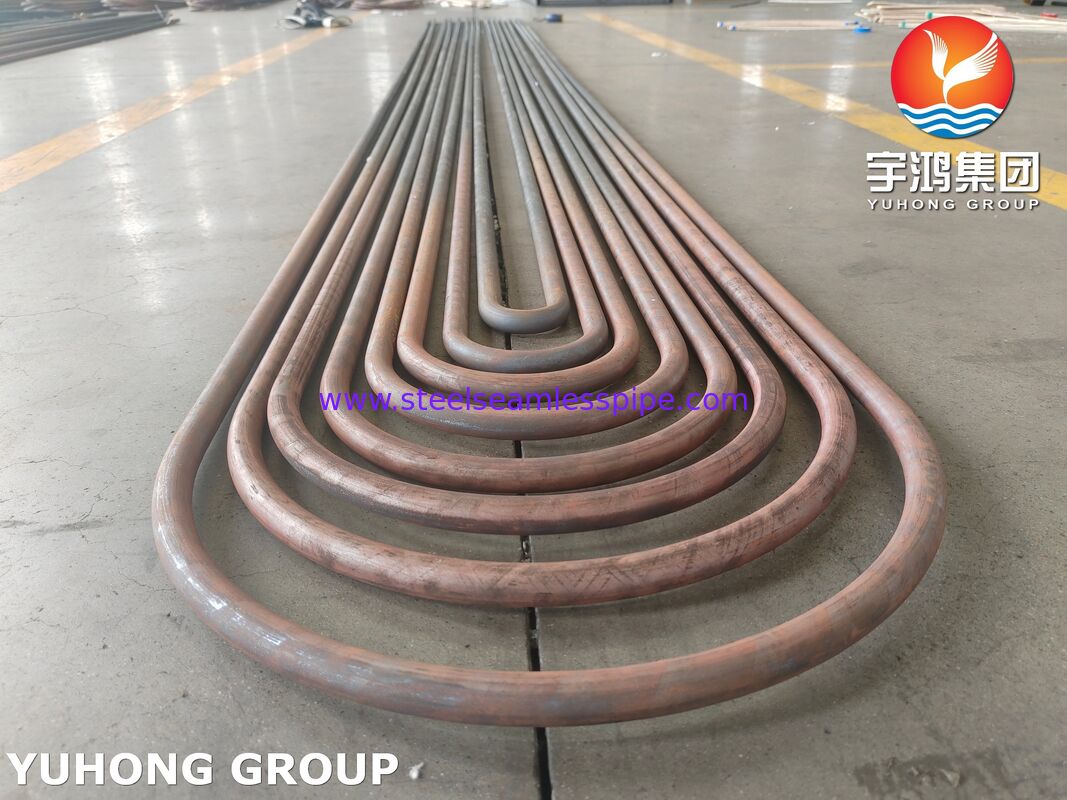

Isı Değiştirici ve Yoğunlaştırıcı için ASME SA179 ASTM A179 Karbon Çelik Dikişsiz U Boru
ASME SA179 / ASTM A179 dikişsiz U boru, dikişsiz soğuk çekilmiş borudan üretilen ve daha sonra U şeklinde bükülen düşük karbonlu bir çelik ısı değiştirici borusudur.
Ürün, kabuk ve borulu ısı değiştiriciler, yoğunlaştırıcılar, soğutucular ve benzeri ısı transfer ekipmanları için tasarlanmıştır. Düz borularla karşılaştırıldığında, U şeklindeki tasarım, termal genleşmenin boru geometrisi aracılığıyla karşılanmasını sağlar ve boru demetinin ayrı bir serbest başlık yapısına ihtiyaç duymadan çalışmasına olanak tanır.
Bitmiş U boru, ısı değiştirici çizimine ve geçerli spesifikasyona göre kontrollü dış çap, et kalınlığı, düz bacak uzunluğu, bükülme yarıçapı ve bacak aralığı ile üretilir.
Malzeme ve Standart
SA179 / A179
Malzeme Standardı: ASME SA179 / ASTM A179
Malzeme Sınıfı: SA179 / A179
Malzeme Tipi: Düşük Karbonlu Çelik
Ürün Tipi: Dikişsiz U Boru
Üretim Süreci: Soğuk Çekilmiş Dikişsiz Boru + U Bükme
ASTM A179 / ASME SA179, borulu ısı değiştiriciler, yoğunlaştırıcılar ve benzeri ısı transfer ekipmanları için dikişsiz soğuk çekilmiş düşük karbonlu çelik boruları kapsar.
Standart, bitmiş dikişsiz boru için geçerli olan kimyasal bileşim, mekanik özellikler, boyutlar, ısıl işlem ve test gereksinimlerini tanımlar.
U Boru Tasarımı
U-Büküm Yapılandırması
Düz SA179 dikişsiz boru, ekipman tasarımına göre belirtilen U şekline bükülür.
Anahtar boyut parametreleri şunları içerir:
- Boru dış çapı
- Bükülme yarıçapı
- Merkez mesafesi
- U-büküm yarıçapı
- Merkezden merkeze mesafe
- Toplam U boru uzunluğu
Bükme boyutları, ısı değiştirici çizimine ve boru demeti tasarımına göre belirlenir.
Termal Genleşme Hususları
U-borulu bir ısı değiştiricide, borunun kavisli bölümü, boru demeti ile kabuk arasındaki diferansiyel termal genleşme için geometrik esneklik sağlar.
U-büküm yarıçapının ve boru boyutlarının uygunluğu, çalışma sıcaklığı aralığı, basınç koşulları, boru malzemesi ve ekipman tasarımına göre belirlenmelidir.
Üretim Süreci
Dikişsiz Boru Üretimi
SA179 dikişsiz borular, belirtilen boru dış çapını ve et kalınlığını elde etmek için soğuk çekme ile üretilir.
Isıl İşlem
Boru, geçerli ASTM A179 / ASME SA179 gereksinimlerine göre ısıl işleme tabi tutulur.
U Bükme
Düz dikişsiz boru, kontrollü bükme ekipmanı kullanılarak U şekline bükülür.
Bükülme yarıçapı ve merkezden merkeze boyutlar, ısı değiştirici çizimine göre üretilir.
Bükme Sonrası Muayene
U-büküm bölümü şunlar için muayene edilebilir:
- Dış çap
- Bükülme yarıçapı
- U-büküm geometrisi
- Ovalite
- Düz bacak hizalaması
- Yüzey durumu
Proje gereksinimlerine göre ek testler yapılabilir.
Ürün Özellikleri
| Ürün Adı |
Standarda veya Çizime Göre |
| Malzeme Standardı |
ASME SA179 / ASTM A179 |
| Malzeme Sınıfı |
SA179 / A179 |
| Malzeme Tipi |
Düşük Karbonlu Çelik |
| Üretim |
Soğuk Çekilmiş Dikişsiz Boru + U Bükme |
| Boru Formu |
U Büküm |
| Yüzey |
İsteğe Bağlı |
| Uygulama |
Isı Değiştirici ve Yoğunlaştırıcı |
| Mevcut Boyutlar |
U boru boyutları normalde ısı değiştirici tasarımına göre özelleştirilir. |
Parametre
Özellik
| Dış Çap |
Standarda veya Çizime Göre |
| Et Kalınlığı |
Özelleştirilmiş |
| Düz Bacak Uzunluğu |
Özelleştirilmiş |
| U-Büküm Yarıçapı |
Proje spesifikasyonuna bağlı olarak muayene şunları içerebilir: |
| Bacak Merkez Mesafesi |
Proje spesifikasyonuna bağlı olarak muayene şunları içerebilir: |
| Toplam Uzunluk |
Özelleştirilmiş |
| U-Büküm Muayenesi |
Proje spesifikasyonuna bağlı olarak muayene şunları içerebilir: |
Boyutsal muayene
Et kalınlığı ölçümü
- Bükülme yarıçapı doğrulaması
- Ovalite ölçümü
- Görsel yüzey muayenesi
- Girdap Akımı Testi
- Hidrostatik Test
- Hava Sualtı Testi
- Üçüncü Taraf Muayenesi
- Gerçek muayene kapsamı, geçerli ürün spesifikasyonunu ve satın alma siparişi gereksinimlerini takip etmelidir.
- Uygulamalar
Kabuk ve Borulu Isı Değiştiriciler
SA179 dikişsiz U borular, karbon çelik borunun belirtildiği U-borulu kabuk ve borulu ısı değiştiricilerde yaygın olarak kullanılır.
Yoğunlaştırıcılar
Borular, endüstriyel ısı transfer sistemleri için yoğunlaştırıcı ekipmanlarda da kullanılabilir.
Endüstriyel Soğutma Ekipmanları
Uygulamalar şunları içerebilir:
Proses soğutucuları
Isı geri kazanım ekipmanları
- Endüstriyel yoğunlaştırıcılar
- Termal proses sistemleri
- Nihai malzeme seçimi, tasarım sıcaklığı, basıncı, proses akışkanı, su kimyası ve korozyon koşullarına dayanmalıdır.
- Kalite Kontrol
Malzeme İzlenebilirliği
Her üretim partisi şunlar aracılığıyla tanımlanabilir ve belgelenebilir:
Isı numarası
Malzeme sertifikası
- Muayene kayıtları
- Boyutsal Muayene
- Tipik muayene parametreleri şunları içerir:
Boru OD
Et kalınlığı
- Düz bacak uzunluğu
- Bükülme yarıçapı
- Merkez mesafesi
- U-büküm geometrisi
- Ek Testler
- Müşteri gereksinimlerine göre:
Girdap Akımı Testi
Hidrostatik Test
- Hava Sualtı Testi
- Üçüncü Taraf Muayenesi
