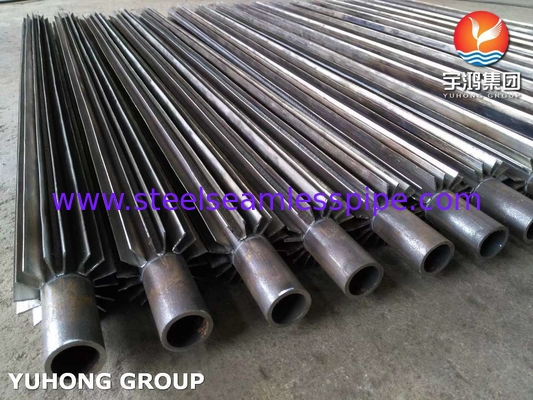

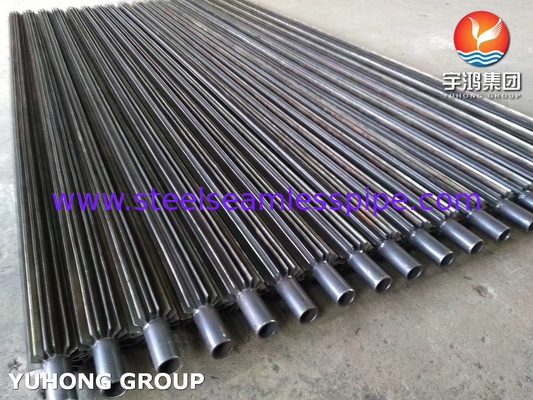

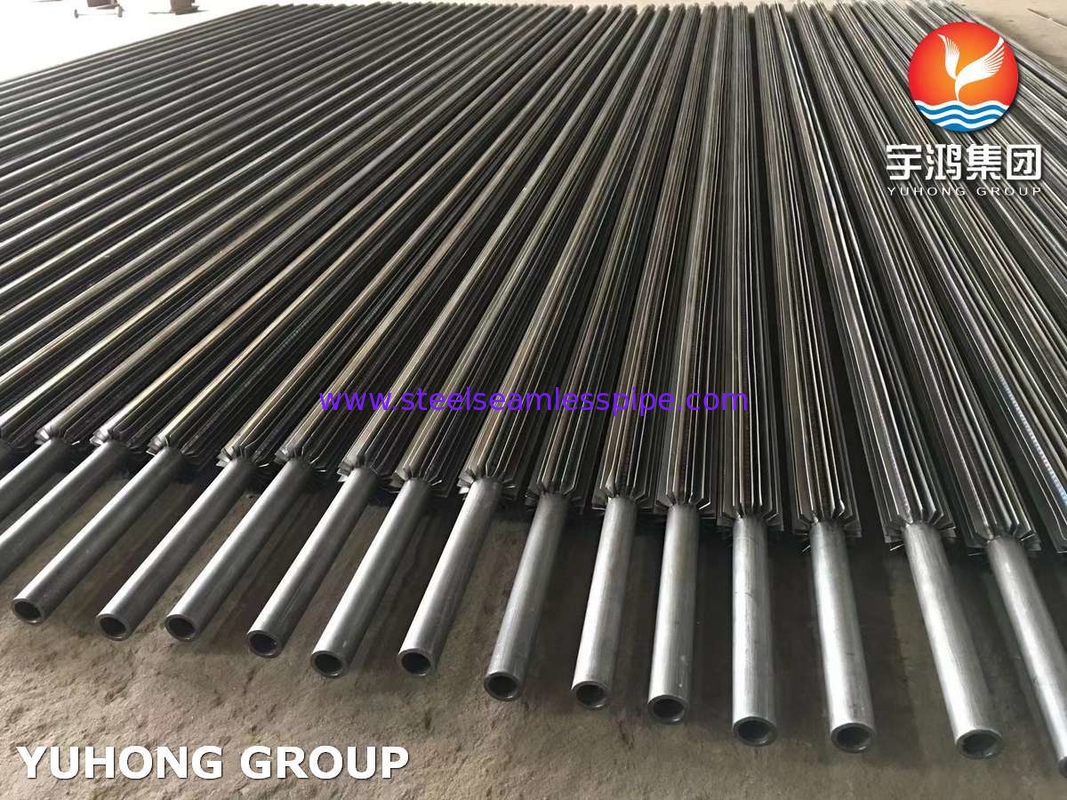

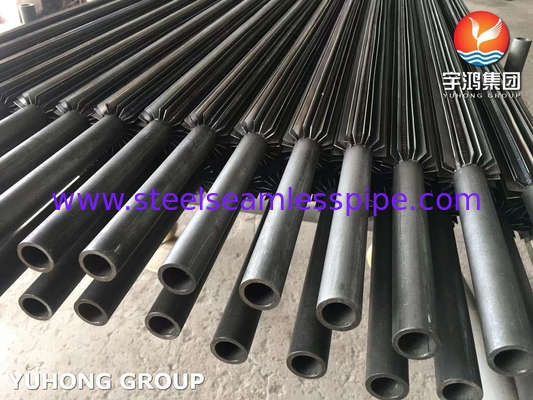

ASTM SA210 Gr A1 Karbon Çelik Finli Uzunluklu Fin Tüp
Uzunluklı kanatlı boru, yüksek verimlilikte ısı aktarımı elemanıdır.Metal taban borunun dış yüzeyinde aksel yönü boyunca ince metal yüzgeçleri yakın kaynak veya bütünsel olarak oluşturarak üretilenTemel değeri, tüpün dışındaki ısı aktarım alanını birkaç kat ila düzinelerce kat genişletmesinde yatar (pin oranı 5 ~ 20 katına ulaşabilir).
Bu yapısal tasarım, özellikle gaz (hava, duman gazı gibi) ve borudaki sıvı (su, buhar, soğutma maddesi vb.) arasındaki ısı değişimi verimliliği darlık sorunu çözülür.Gaz tarafındaki aşırı düşük ısı transferi katsayısı nedeniyle, genellikle sistemin ısı direncinde baskın faktör haline gelir; yüzgeç, ısı transferi yüzeyini uzatarak gaz sınır tabakasına derinden nüfuz eder.ve gaz tarafındaki termal direnci önemli ölçüde azaltmak için hava akışı üzerinde kanat kenarının rahatsızlık etkisini kullanır, böylece toplam ısı aktarım verimliliği çıplak tüple karşılaştırıldığında 2 ~ 10 kat arttırabilir.
Güvenilir üretim, esas olarak yüksek frekanslı direnç kaynaklama, entegre ekstrüzyon (alüminyum tüp gibi) veya lehimleme gibi süreçlere dayanan performansını elde etmenin anahtarıdır. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
Yatay kanatlı borular tasarlandığında kanat parametrelerini (yükseklik, kalınlık,ısı transferi performansını en üst düzeye çıkarmak ve gaz akışı direncini kontrol etmek (basınç düşüşü) arasında bir denge oluşturmak içinAynı zamanda hem malzeme seçimi hem de özel çalışma koşulları dikkate alınmalıdır.Sülfür içeren duman gazı gibi çiy noktası korozyona eğilimli ortamlarda korozyona dayanıklı malzemelerin (ND çelik veya kaplama gibi) seçimi gibi, tozlu gazlardaki tozlama karşıtlığını göz önünde bulundurarak (örneğin daha büyük yüzgeç mesafelerini kullanmak gibi) ve titreşim koşullarında yapısal güvenilirliği sağlamak.
Mükemmel gaz tarafı ısı aktarımı ve kompaktlığına dayanarak,Yatay kanatlı borular, gaz-sıvı ısı değişiminin egemen olduğu ve yüksek alan veya verimlilik gereksinimleri olan çeşitli senaryolarda yaygın olarak kullanılırTipik uygulamalar şunları içerir: atık ısı geri kazanma ekipmanları (ekonomizer, hava ön ısıtma makinesi) kazan sistemlerinde, petrokimya endüstrisinde işlem gazı soğutucuları/sıcaklayıcıları,Soğutma sistemlerindeki buharlaştırıcılar/kondansatörler, ve endüstriyel kurutma ekipmanlarındaki sıcak hava ısıtıcıları.
Yüzgeç yönü ve hava akışı arasındaki ilişki
| TYPE |
Pençe yönü |
Hava akışı yönü |
Konveksiyon mekanizması |
| Uzunluklı Pençe Tüpleri |
Pençeler tüp ekseni ile paralel |
Gaz akışları yüzgeçlerle paralel |
Hava akışı yüzgeçlerin uzunluğu boyunca akıyor, zayıf bir rahatsızlıkla |
| Yatay yüzgeç tüpü |
Yüzgeçler tüp eksine diktir (spiral/halka şeklinde) |
Gaz akışları yüzgeçlere dikey |
Hava akışı kanatlar tarafından döndürülmek / rahatsız edilmek zorunda kalır, güçlü bir rahatsızlığa neden olur |
Sıcaklık transferi performansı ve direnç karşılaştırması
| Özellikleri |
Uzunlukta yüzgeç tüpü |
Yatay yüzgeç tüpü |
| Isı aktarım katsayısı |
Orta (zayıf hava akışı bozukluğu) |
Daha yüksek (sürüntü sınır katmanını yok eder) |
| Isı aktarım alanı |
Yüzgeç oranı 5 ~ 20 kat |
Fin oranı 10 ~ 30 kat (daha yüksek olabilir) |
| Hava akışı direnci |
Alt (düz akış kanalı) |
Değerli derecede daha yüksek (duruş enerji tüketimi) |
| Toz önleyici birikimi |
Mükemmel (düz kanal toz tarafından engellenmesi kolay değildir) |
Kötü (spiral yarık kolayca toz tarafından engellenir) |
Uygulama
Enerji ve güç
Boiler ekonomizer, hava ön ısıtıcısı, gaz türbini atık ısı kazanı
Petrokimya
Süreç gazı ısıtıcısı/soğutucusu, reaksiyon ürünü kondansatörü, yağlama yağı soğutma
HVAC ve soğutma
Buharlaştırıcı kondansör, hava soğutucu bobini, dış mekan ısı pompası
Endüstriyel atık ısı geri kazanımı
Kurutma ekipmanı, seramik fırın, cam erime fırını duman gazı atık ısı kullanımı
Taşıma makineleri
Dizel motor intercooler, hidrolik yağ radyatörü
