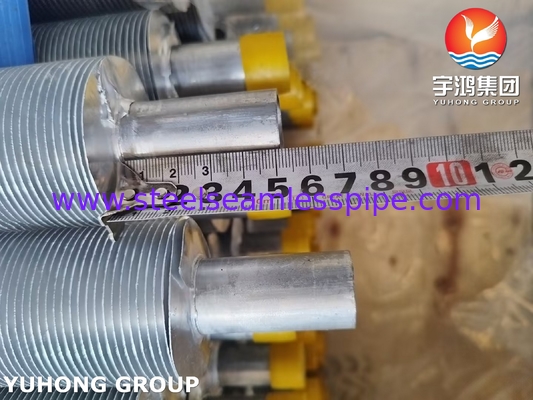

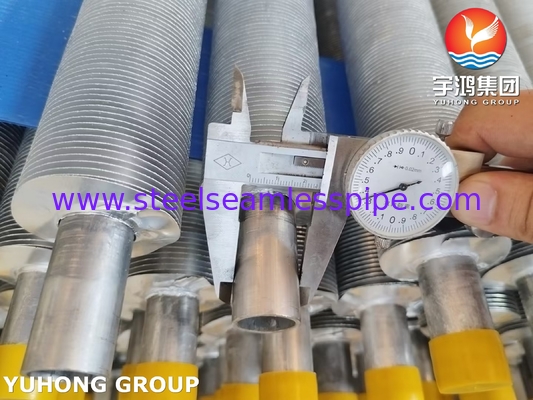

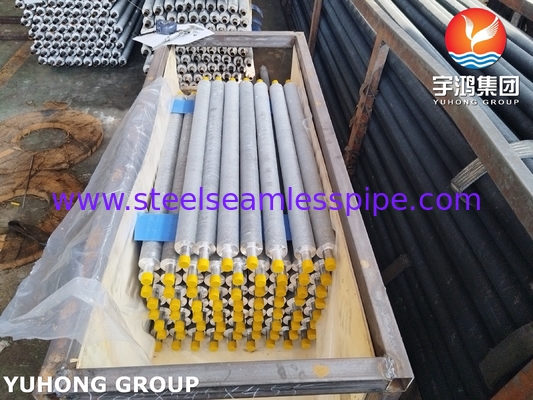

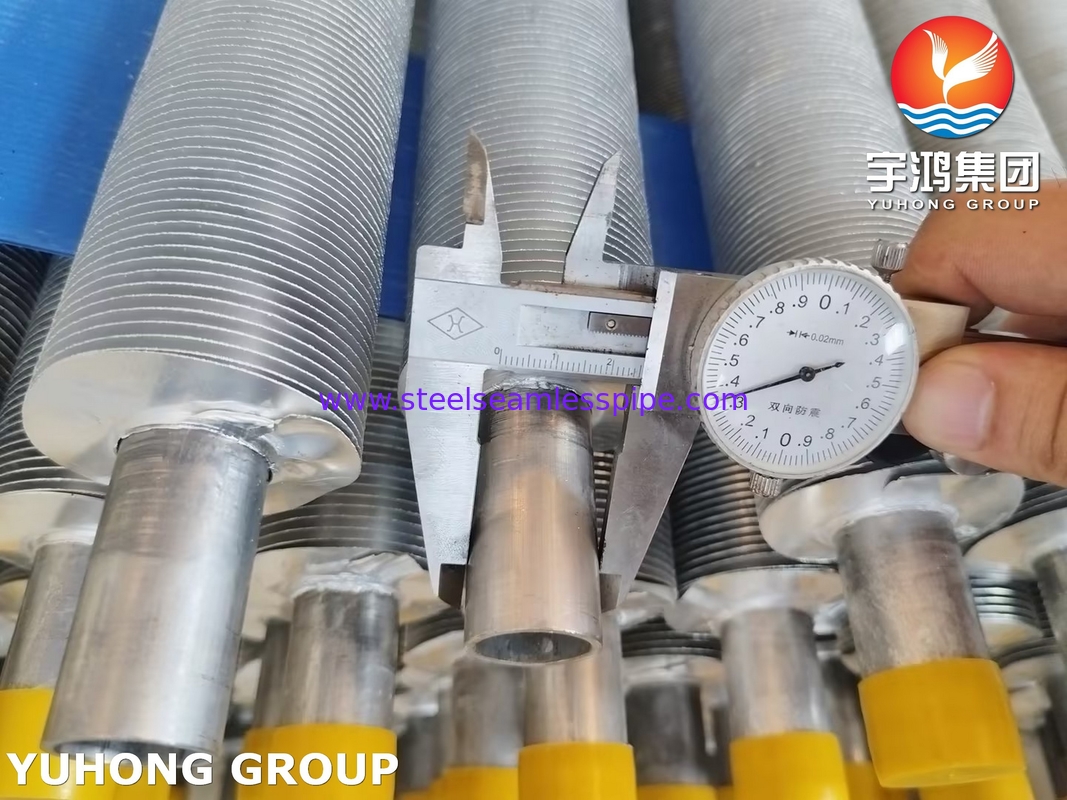

ASME SA249 Paslanmaz Çelik Sargılı Kanatlı Boru Kanat Tipi L
Kanatlı borular ne için kullanılır?
Kanatlı borular, ısı eşanjörlerinin ana bileşenleridir. Dış yüzeylerine, dış akışkanla temas alanını artırmak, boru içindeki akışkan ile boru dışındaki akışkan arasında ısı alışverişini sağlamak amacıyla kanat eklenmiş bir dizi borudur. Kanatlı borular, lehimlenmiş alüminyum kanatlara sahip, uzatılmış alüminyum kaplı karbon çeliği düz borulardır.
Metal şerit (alüminyum, bakır veya paslanmaz çelik), sarma, kaynak veya kakma yoluyla ana borunun dış yüzeyine sabitlenir. Ana işlevi, ısı alışveriş alanını artırmak ve hava tarafındaki ısı transfer verimliliğini artırmaktır.
Kanat şeridi, sürekli bir spiral kanat oluşturmak için belirli bir açıyla (örneğin 30°~60°'lik bir helisel açıyla) sarılır ve bu "L Tipi" olarak işaretlenebilir.
Kanadın kökü "L" şeklindedir ve kanat ile ana boru arasındaki temas gücünü artırmak ve gevşemeyi önlemek için mekanik kilitleme veya kaynak ile ana boruya sabitlenir.
Temel avantajı titreşim önleme performansı veya özel ısı transfer yapısı olabilir. Petrokimya endüstrisinde, bu tür kanatlı borular genellikle hava soğutucularda, atık ısı geri kazanımında ve diğer senaryolarda kullanılır ve ortam özelliklerine (sıcaklık, aşındırıcılık), çevresel koşullara (rüzgar hızı, toz) ve maliyet faktörlerine göre seçilmelidir.
Temel avantajlar
Verimli ısı transferi: Kanadın genişletilmiş yüzey alanı, ana borunun 10~30 katına ulaşabilir ve hava tarafındaki ısı transfer verimliliğini önemli ölçüde artırır.
Korozyon direnci: Alüminyum kanatlar + karbon çeliği ana borular (Al-Fe çift metal) kullanılıyorsa, hem maliyet avantajlarına hem de atmosferik korozyon direncine sahiptir.
Mekanik dayanım: L şeklinde kök tasarımı veya kaynak işlemi, kanatların yüksek hızlı hava akışında kolayca düşmemesini sağlar.
Ekonomik: Haddelenmiş kanatlı borudan (Gömülü Kanat) daha düşük maliyetli, büyük ölçekli uygulamalar için uygundur.
SS304 Kimyasal Bileşimleri
| Element |
% Mevcut |
| Karbon (C) |
0.07 |
| Krom (Cr) |
17.50 - 19.50 |
| Manganez (Mn) |
2.00 |
| Silisyum (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Kükürt (S) |
0.015b) |
| Nikel (Ni) |
8.00 - 10.50 |
| Azot (N) |
0.10 |
| Demir (Fe) |
Denge |
SS304 Mekanik Özellikleri
| Özellik |
Değer |
| Kapsamlı Mukavemet |
210 MPa |
| Akma Dayanımı |
210 Min MPa |
| Çekme Dayanımı |
520 - 720 MPa |
| Uzama |
45 Min% |
Uygulama
Hava Soğutucu:
Yüksek sıcaklıktaki yağ ve gazı (örneğin katalitik kraking ünitesi çıkış gazı), hafif hidrokarbon yoğuşmasını (örneğin LPG geri kazanımı) soğutmak için kullanılır.
Örnek: Sargılı Kanatlı Boru, genellikle API 661 standardına uygun hava soğutucuda kullanılır ve kanat tipi, ortam sıcaklığına göre seçilir (örneğin yüksek sıcaklık için paslanmaz çelik kanat).
Atık Isı Geri Kazanım Sistemi:
Baca gazı atık ısı kazanında ısıyı geri kazanmak için, kanat malzemesinin yüksek sıcaklık oksidasyonuna dayanıklı olması gerekir (örneğin 409 paslanmaz çelik).
Soğutma Ekipmanları:
Amonyak veya Freon kondenserlerinin dış kanatlı boruları, alüminyum kanatlar ağırlığı azaltabilir ve korozyonu önleyebilir.
