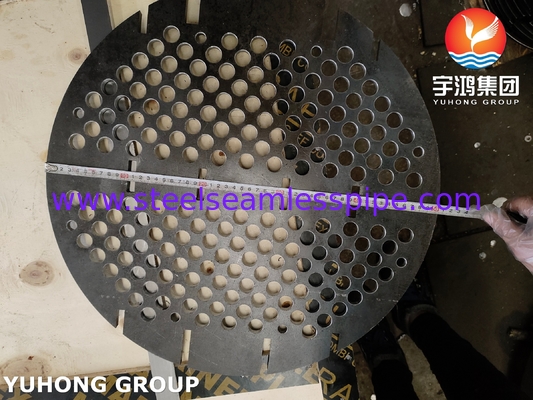

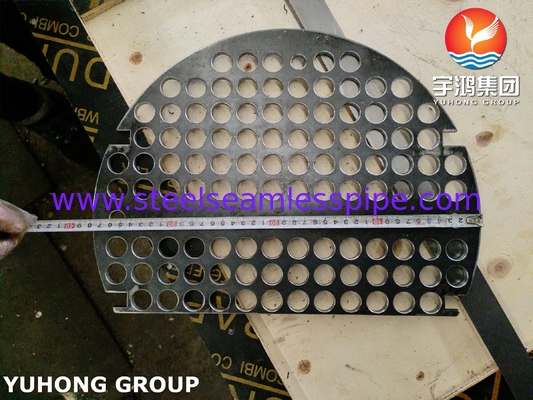

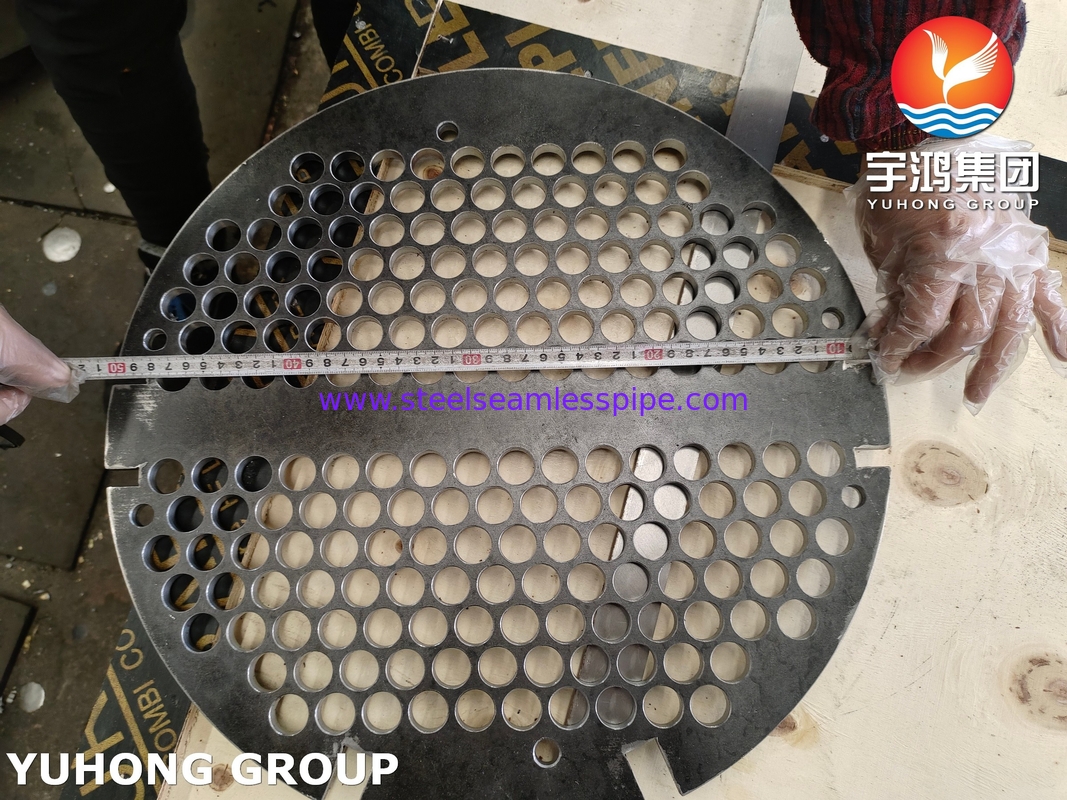

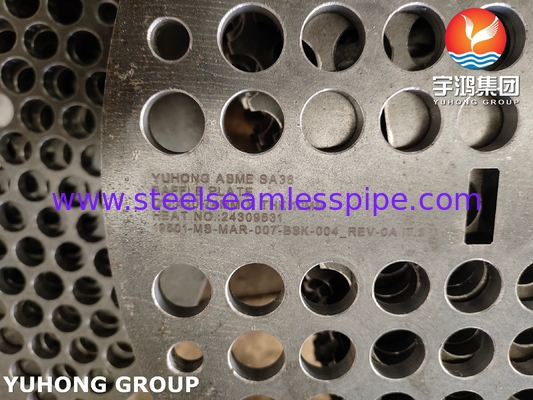

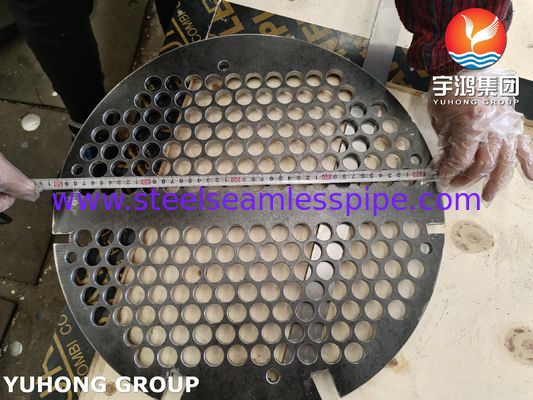

ASME SA36 Basınçsız, orta ve düşük voltajlı ekipmanlar için karbon çelik boru plakaları
Tüp levhası nedir?
Tüp levhası, kabuk ve tüp ısı değiştiricisindeki tüpleri desteklemek için kullanılan bir levha.Tüp levhası, tüplerin açıklıklardan geçebilmesi için deliklenmiş dairesel bir levha.
Açıklama
ASME SA36 karbon çelik boru levhası, normal çalışma koşullarında boru levhası üretimi için uygun ekonomik ve pratik bir yapı malzemesidir.Tasarım ASME özelliklerine sıkı sıkıya uymalıdır., özel çalışma koşullarıyla birlikte uygulanabilirliğini değerlendirir ve ekipman güvenliğini ve dayanıklılığını sağlamak için gerektiğinde daha yüksek performanslı malzemeler seçer.
SA36 karbon çelik iyi kaynaklılığa sahiptir, ancak uygun işlemleri seçmek gerekir (saldırmadan önce ön ısıtma,soğuk çatlaklardan kaçınmak için kalınlığına göre düşük hidrojenli elektrotlar).
SA36 için mekanik özellik:
| Kalınlık (mm) |
Verim gücü (≥Mpa) |
Çekim gücü (Mpa) |
Uzunluk ≥,% |
| T≤200 |
250 |
400-550 |
200 mm |
50 mm |
200
| 220 |
400-550 |
20 |
23 |
|
SA36 karbon çelik için kimyasal bileşim
| A36'ın ana kimyasal elemanları bileşimi |
| Kalınlığı ((mm) |
C |
Evet. |
M |
P |
S |
Cu (Min.) Cooper çelik |
| T≤20 |
0.25 |
0.40 |
- Evet. |
0.04 |
0.05 |
0.20 |
20
| 0.80-1.20 |
|
40
| 0.26 |
0.15-0.40 |
|
65
| 0.27 |
0.85-1.20 |
|
100
| |
|
Uygulama Orta ve düşük voltajlı ekipmanlar:
1Sıcaklık değiştirme ekipmanları
Kabuk ve boru ısı değiştiricisi: kabuk havuzunu ve kabuk ortamını sabitlemek ve ayırmak için bir boru levhası olarak kullanılır, su-su ve buhar-su gibi koroziv olmayan ortamların ısı değişimi için uygundur.
Kondansör: Elektrik santrallerinde veya soğutma sistemlerinde, kondansörü destekler ve soğutma ortamını (deniz suyu veya tatlı su gibi) dağıtır.Klorür iyonları korozyon ortamında koruyucu önlemlere dikkat edilmelidir..
Buharlaştırıcı: Gıda işleme veya kimyasal konsantrasyon ekipmanları gibi düşük basınçlı buharlaşma işlemleri için kullanılır.
2Basınçlı kaplar
Düşük basınçlı depolama tankları: fabrika basınçlı hava tankları ve su arıtma tampon tankları gibi basınçlı hava, su veya petrol ürünlerini (asitli olmayan ortam) depolar.
Ayrımlama konteyneri: kimyasal süreçlerde petrol ve gazın ön işlenmesi veya ortam ayrımı için uygun gaz-sıvı ayırıcı veya yağlanma tankı.
Reaksiyon kabı: hafif kimyasal reaksiyonlar (ötek pH reaksiyonları gibi) taşır ve korozyonu önlemek için kaplama veya kaplama ile eşleştirilmelidir.
3. Kazan ve termal sistem
Düşük basınçlı kazan bileşenleri: küçük endüstriyel kazanlar veya ısıtma sistemleri gibi basınçsız veya düşük basınçlı buhar kazanlarının boru levhaları ve destek çerçeveleri.
Termal boru destek: boruları sabitlemek veya kazanın yardımcı ekipmanlarını desteklemek için kullanılan yapısal bir parça.
4Genel endüstri yapısı
Mekanik ekipman tabanı: bu sertliği ve işleme kolaylığından yararlanan pompaların, kompresörlerin veya valflerin kurulum tabanı gibi.
Platform ve yürüyen merdiven çerçevesi: fabrika çelik yapısı platformu, yürüyüş yolu desteği, yüzey korozyon önleyici işlemi (galvanize veya boya gibi) gereklidir.
Boru flensleri ve bağlantı plakaları: düşük basınçlı boru hattı sistemindeki flens bağlantı parçaları.
5Su arıtma ve çevre koruma ekipmanları
Filtre cihazı boru levhası: çoklu medya filtresi veya aktif karbon emici kule için kullanılır, filtre malzemesi nakliye borusunu sabitler.
Kanalizasyon suyu arıtma tankı: havalandırma tankının veya çökeltme tankının yapısal desteği, nemli ortamda pas önleme önlemlerine dikkat edilmelidir.
Düşük sıcaklıkta kırılganlık ortamı: Sıcaklık -29°C'nin altında olduğunda, darbe sertliğini doğrulamak gerekir, aksi takdirde SA537 gibi düşük sıcaklıklı çelik seçilmelidir.
