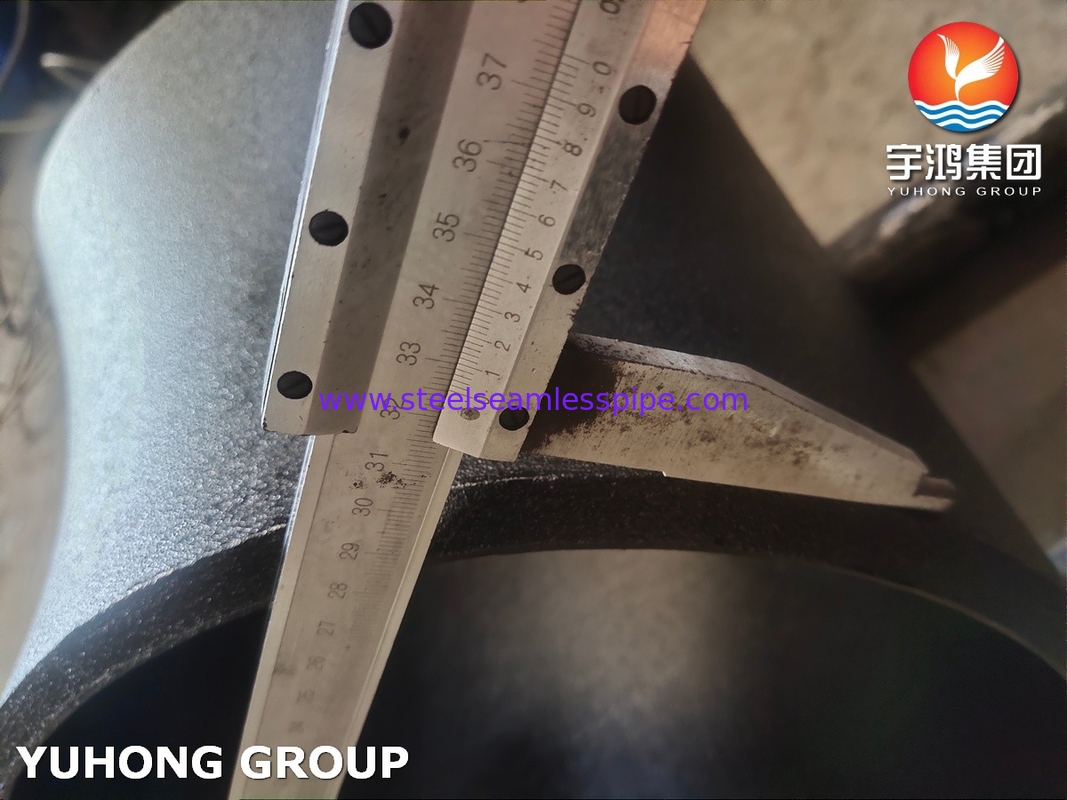

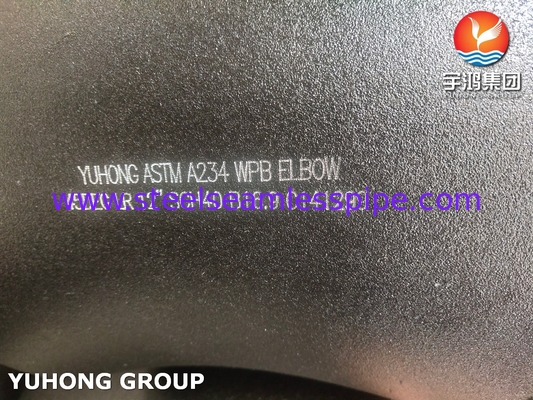

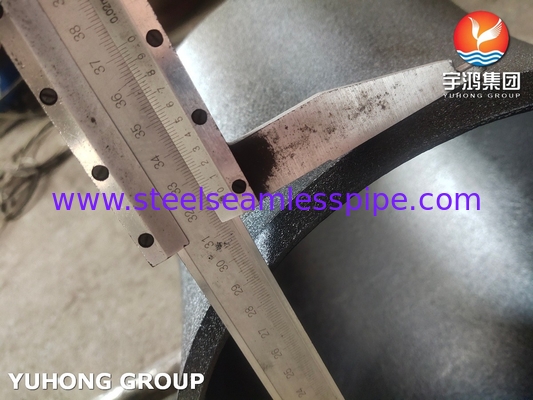

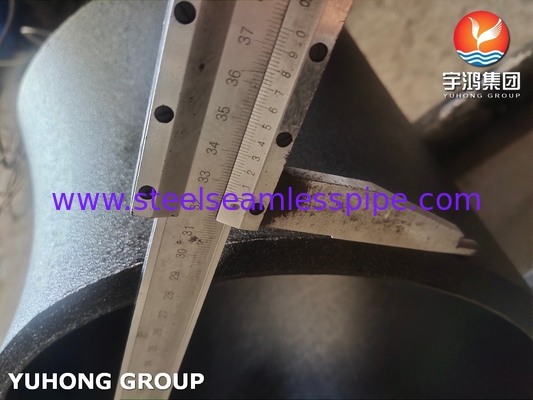

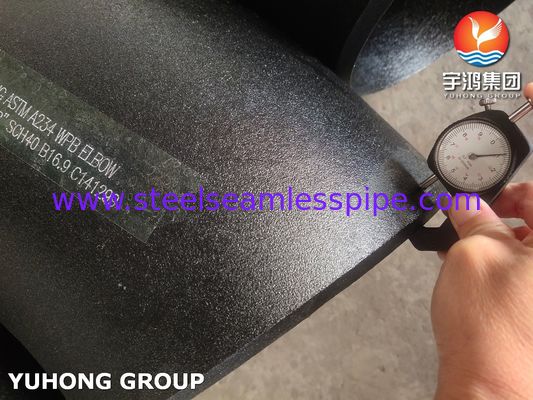

ASTM A234 WPB Karbon Çelik Dirseği 45DEG LR Buttwelded BW B16.9

ASTM A234 WPB Karbon Çelik Dirseği 45DEG LR Buttwelded BW B16.9

WPBkarbon çelik malzemeden yapılmıştır.ASTM A234Orta ve yüksek sıcaklık uygulamaları için kalınlaştırılmış karbon çelik ve alaşımlı çelik boru armatürlerini kapsayan standart, dirsekler, tees, boru kapakları vb. gibi dikişsiz veya kaynaklı yapılar için uygundur.Ana kimyasal bileşenler C ≤ 0'lu tipik bileşenlerdir.0,3% Mn 0,29-1,06%, Si≥0,1%, iz miktarlarında Cr, Ni, Mo vb. içerir, denge dayanıklılığı ve kaynaklılık.WPBMalzeme en az 415 MPa, verim sıklığı en az 240 MPa, uzatma% 22 ve sertlik orta basınç senaryoları için uygun 197 HB'den fazla değildir.

ASTM A234 WPB kimyasal gereksinimleri

ASTM A234 WPB'nin Mekanik Özellikleri

ASTM A234 WPB Karbon Çelik Dirseği Üretim süreci ve yapı tipi:

Kalıplama teknolojisi:

• Sıcak presleme:Yüksek frekanslı ısıtma pressi, seri üretim için uygundur, yüzey oksidasyonu tedavi gerektirir.
• Soğuk presle şekillendirme:Küçük çaplı dirsekler yaygın olarak kullanılır, yüksek hassasiyetle ancak iç stresin ortadan kaldırılması için kaynatma gerektirir.
• Saldırma dirsekleri:Büyük çaplar için çelik levhalar yuvarlanır ve kaynaklanır, bu düşük maliyetlidir ancak yıkıcı olmayan test gerektirir.

Yapısal sınıflandırma:

• Açı:45 ° (diversiyon dönüşü), 90 ° (doğru açılı dönüş), 180 ° (U şeklinde dönüş).
• Kavis yarıçapı:uzun yarıçap (1.5D, düşük akış direnci) vs kısa yarıçap (1D, kompakt alan).
• Duvar kalınlığı derecesi:Sch40, Sch80, vb., ASME B16.9 duvar kalınlığı serisi ile eşleştirilmiştir.

ASTM A234 WPB Karbon çelik dirseği Uygulama:

• Petrol ve doğal gaz endüstrisi:WPB karbon çelik oda sıcaklığından orta sıcaklığa (-29 ° C ~ 343 ° C) basınç gereksinimlerini karşılar ve bu nedenle asidik olmayan ortamlar için uygun olan alaşımlı çelikten daha düşüktür.,Petrol ve gaz toplama ve nakliye boru hatları, rafineriler boru hatları sistemleri, uzun mesafe boru hatları sistemleri vb. için bağlantı bileşeni olarak kullanılabilir.
• Elektrik ve enerji endüstrisi:WPB malzemesi, 343 ° C altında istikrarlı bir performans gösterir ve maliyetleri optimize etmek için P91/P22 gibi yüksek kaliteli malzemelerle birlikte kullanılabilir.Termal enerji santrallerindeki kazanların ana buhar borusunu ve besleme suyu borusunu döndürmek için kullanılabilir (örneğin yüksek basınçlı buhar etkisine dayanabilmek için Sch80 kalın duvarlı dirsekler); Ana boru hattı ve dal boru hattını şehir merkezli ısıtma sistemine bağlayın (sıvı direncini azaltmak için 45 ° eğilime sahip);Nükleer enerji yardımcı sistemlerinde (ASME B31 uyarınca) geleneksel adalarda radyoaktif olmayan su dolaşımı boru hatlarını bağlamak için kullanılabilir..1 özellikleri).
• Kimya ve petrokimya endüstrileri:WPB karbon çelik dirseği, reaktörlerin giriş ve çıkış boru hatlarında reaktörleri ısı değiştiricileri, pompalar ve diğer ekipmanlarla bağlayabilir (uzun yarıçaplı dirsekler türbülansı azaltır ve katalizörleri korur);Düşük konsantrasyonlu boru hatlarında yüksek derecede aşındırıcı olmayan ortamlarla (zayıf asitler ve alkali çözeltiler gibi) asitli ve alkali ortamların taşınması (korozyona karşı kaplamalarla kaplama gerektirir);Basınçlı hava sistemlerinde boru hattı ağı için dönüş bağlantısı olarak (kısa yarıçaplı dirsekler kompakt düzenler için uygundur).

ASTM A234 WPB karbon çelik dirsekleri, orta basınç taşıma kapasiteleri, kolay işleme,ve kontrol edilebilir maliyetAncak asitli korozyon, ultra yüksek sıcaklık (> 343 ° C) veya ultra yüksek basınç senaryolarında,WP serisi alaşımlı çelik (WP11/WP22 gibi) veya paslanmaz çelik malzemesi (ASTM A403 gibi) ile değiştirilmelidir.Seçim sırasında, ortamın özelliklerini, çevresel koşulları ve endüstri standartlarını kapsamlı bir şekilde değerlendirmek gerekir.
