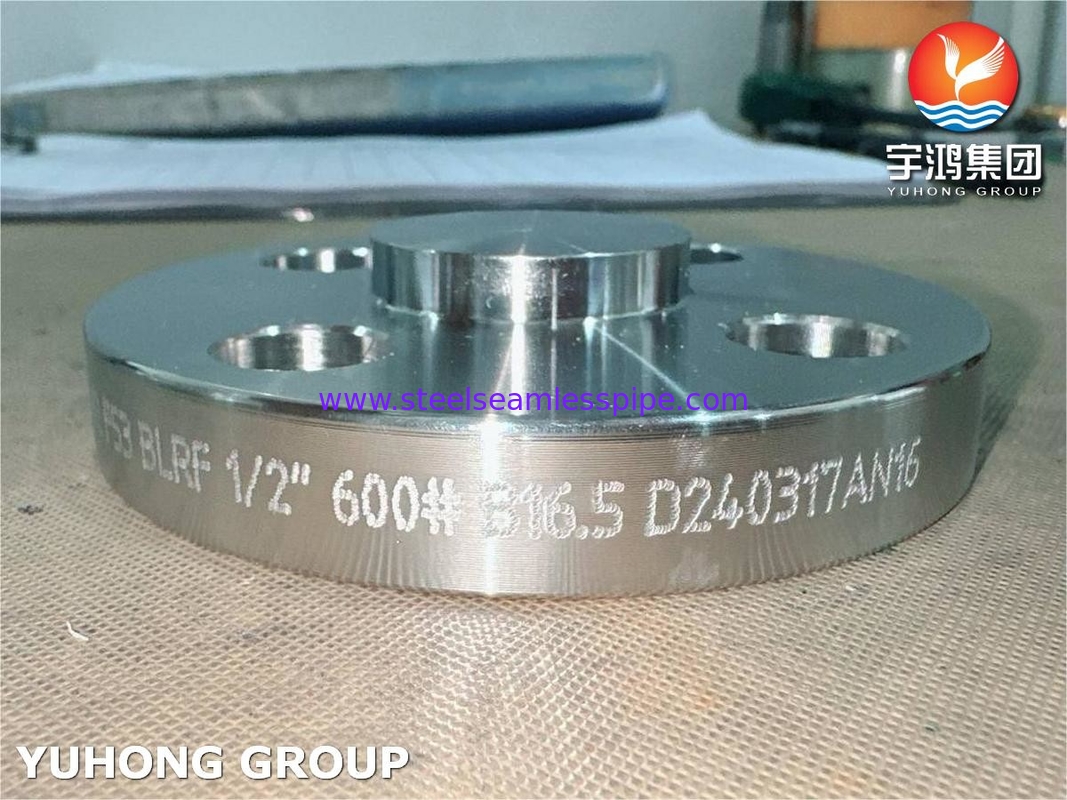

ASTM A182 F53 Dupleks Çelik Kalıplı Kör Yükseltilmiş Yüz Flanş B16.5
ASTM A182Specifikasyon basınç sistemlerinde kullanılan düşük alaşımlı ve paslanmaz çelik borular için dövme armatürlerini kapsar, flanslar, armatürler, valfler dahil,ve belirli boyutlara veya boyut standartlarına uygun benzer parçalarVe düşük alaşımlı çeliklerin yanı sıra ferritik, martensitik, austenitik ve ferritik austenitik paslanmaz çeliklerin çeşitli sınıflarını kapsar.
Çekim dayanıklılığıASTM A182 F53Dupleks çelik dövme flensleri genellikle yüksek ve yüksek basınçlı ortamlarda kullanım için gereksinimleri karşılayabilir.Bu da flensin büyük dış kuvvetlere dayanması anlamına gelir, germe kuvvetine maruz kaldığında kırılmadan, ekipmanın istikrarını ve güvenliğini sağlar; Çekim gücü, plastik deformasyon geçirmeden önce bir flens malzemesinin dayanabileceği maksimum gerginliktir.ASTM A182 F53 dupleks çelik dövme flensinin verimlilik sıklığı genellikle 550MPa'dan büyük veya eşittir., ve daha yüksek bir verim gücü, flensin basınç veya ağır yüklere daha fazla direnç göstermesine izin verir.
ASTM A182 Çifte çelik dövme flensleri ısı işlemesi
|
GRA.
|
UNSGRA.
|
Çekici Güç,
Min, ksi [MPa]
|
Verim gücü, min.
ksi [MPa]B
|
2 inç içinde uzatma.
[50 mm] veya 4D,
Min, %
|
| F51 |
S31803 |
90[620] |
60[450]
|
25
|
| F53 |
S32750 |
116[800]
|
80 [550]
|
15 |
| F55 |
S32760 |
109 ₹130 [750 ₹895]
|
80 [550] |
25 |
| F60 |
S32205 |
95[655]
|
70[485] |
25 |
İçerideYüzey bitirme ve görünüm tedavisi şartlarıASTM A182 F53 dupleks çelik dövme flensinin, standart gereksinimlerine uygun olması gerekir: parçalar boyutlara, toleranslara,ve alıcının çizimlerinde veya siparişlerinde ve ASTM'in bireysel ürün özelliklerinde belirtilen bitirme, ve son yüzey incelemesinden önce bitmiş parçalar, yüzey finişine, malzeme özelliklerine zarar vermeden, tüm yüzey oksitlerini ve işleme bileşiklerini çıkarmak için temizlenmelidir,ve metallürjik yapısı süreç sırasındaTemizlendikten sonra, yüzey görsel olarak kusurlar için kontrol edilmeli ve temizlenen parçalar daha fazla kirlenmeyi önlemek için korunmalıdır.
İçeridekorozyon karşıtı koşulları, farklı malzemelerin korozyon önleyici kaplamalar için farklı gereksinimleri vardır.ve orta alaşımlı çelik bileşenleri korozyona karşı kaplamalara sahip olmalıdırAlıcı tarafından aksi belirtilmedikçe, yüzey koruması türü üreticiden seçilir. Paslanmaz çelik ve nikel alaşımı armatürleri kaplama gerektirmez.ve paslanmaz çelik bileşenlerin işlenmemiş yüzeyleri asit banyosu veya elektropolizle maruz bırakılarak pasifleştirilmelidir.; Daha sonra soket kaynaklı veya kıç kaynaklı olan parçaların koruyucu kaplamaları kaplamayı çıkarmadan kaynak için uygun olmalıdır.Filtreler, kaplamayı çıkarmadan monte edilebilmelidir..
ASTM A182 Çift çelik Kimyasal Kompozisyonu
|
GRA.
|
UNS
GRA.
|
Kimyasal bileşim % MAKSİM |
| C |
MN |
P |
S |
SI |
CR |
NI |
MO |
CU |
N |
| F51 |
S31803 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
--- |
0.08-0.20 |
| F53 |
S32750 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
6.0-8.0 |
3.0-5.0 |
0.5 |
0.24-0.32 |
|
F55
|
S32760 |
0.03 |
1.0 |
0.030
|
0.01 |
1.0 |
24.0-26.0 |
6.0-8.0 |
3.0-4.0 |
0.5-1.0 |
0.20-0.30 |
| F60 |
S32205 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
22.0-23.0 |
4.5-6.5 |
3.0-3.5 |
0.5-3.0 |
0.14-0.20 |
ASTM A182 F53 Çifte Çelik Kalıp Flanş, yüksek performanslı bir flens bağlantısı olarak, esas olarak A182 F53 dupleks paslanmaz çelikten yapılır.ve iyi dayanıklılık, ASTM A182 F53 dupleks çelik dövme flensleri üretmek birçok endüstri alanında yaygın olarak kullanılmaktadır:
- Petrol ve gaz sektörü:ASTM A182 F53 çift katlı çelik dövme flensleri, denizaltı platformlarında, ısı değiştiricilerinde, sualtı ekipmanlarında ve yangın söndürme ekipmanlarında yaygın olarak kullanılan petrol ve gaz endüstrisinde önemli bir rol oynamaktadır.Mükemmel korozyon direnci ve yüksek dayanıklılığı, zorlu deniz ortamlarında ve yüksek basınç ve yüksek sıcaklık koşullarında ekipmanların istikrarlı çalışmasını sağlayabilir.
- Kimyasal işleme endüstrisiKimyasal işleme endüstrisinde, ASTM A182 F53 dupleks çelik dövme flensleri kaplar ve boru sistemlerinde yaygın olarak kullanılır.Çukur ve çatlak korozyona karşı mükemmel direnci, son derece aşındırıcı ortamlarda istikrarlı bir performans sürdürmesini sağlar, böylece ekipmanların kullanım ömrünü uzatır.
- Tuzsuzlama ve su arıtma endüstrisi:ASTM A182 F53 dupleks çelik dövme flensleri ayrıca tuzdan arındırma, yüksek basınçlı RO ekipmanları ve sualtı boru hatları ve diğer su arıtma tesislerinde önemli bir rol oynar.Mükemmel korozyon direnci, deniz suyu gibi koroziv ortamlarla uğraşırken verimli ve istikrarlı bir performans sürdürmesini sağlar.
- Enerji sektörü:Enerji endüstrisinde, ASTM A182 F53 dupleks çelik dövme flensleri, elektrik santrallerinin kükürtten arındırma ve denitrifikasyon FGD sistemleri, endüstriyel fırçalama sistemleri,ve emici kulelerYüksek dayanıklılığı ve korozyon direnci, bu cihazların zorlu çalışma koşullarında çalışma gereksinimlerini karşılayabilir.
- Mekanik parça üretimi:ASTM A182 F53 dupleks çelik dövme flensleri, yüksek dayanıklılıklı, korozyona dayanıklı ve aşınmaya dayanıklı mekanik bileşenler üretmek için de yaygın olarak kullanılır.Mükemmel fiziksel ve mekanik özellikleri, bu bileşenlerin sert ortamlarda istikrarlı bir performans sürdürmelerini sağlar, böylece ekipmanların güvenilirliğini ve hizmet ömrünü artırır
