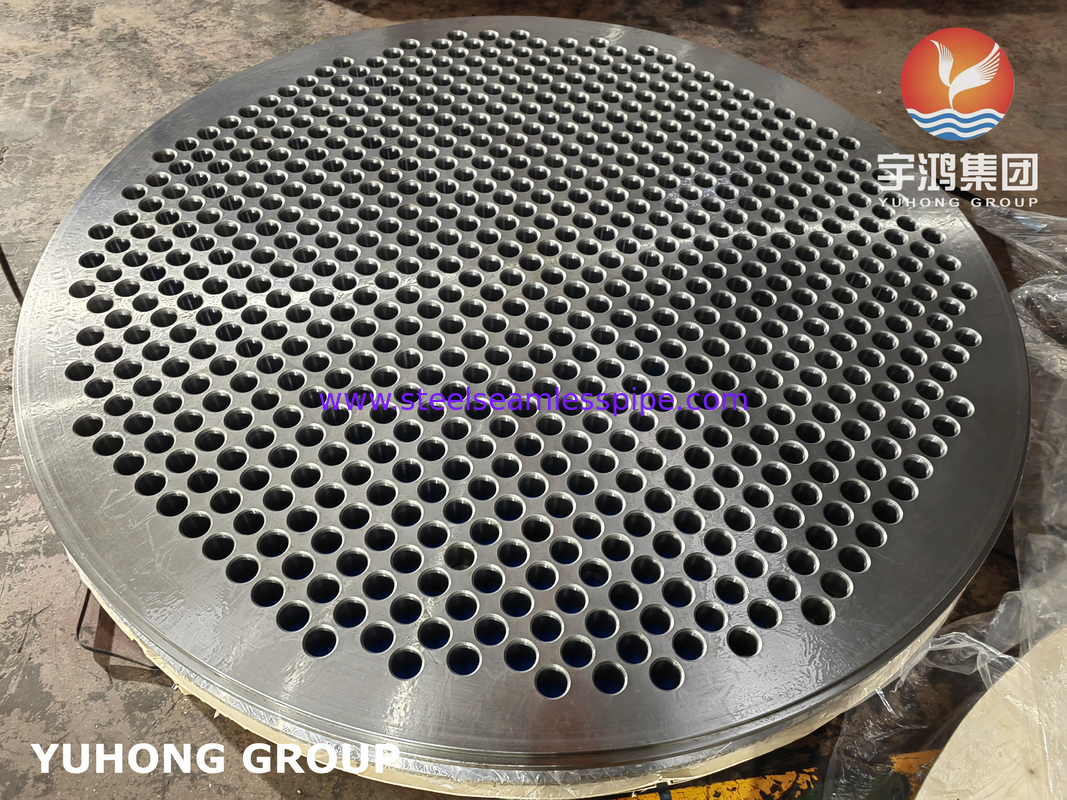

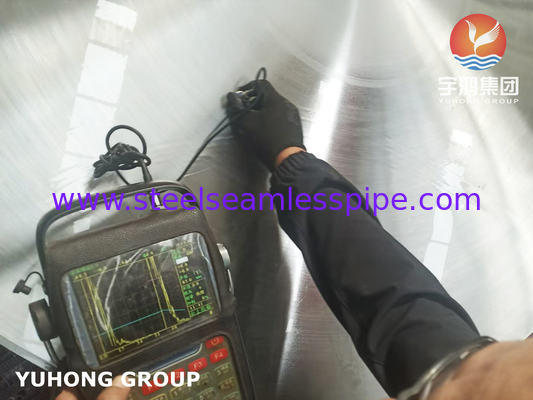

Normal karbonlu çelik boru levhası SA516 GR.70N Sıcaklık değiştiricisi bileşeni

Genel bakış

SA516 70 sınıfı boru levhasıTipik olarak ısı değiştiricilerinin, basınç kaplarının ve kazanların yapımında kullanılır, burada fonksiyonu boruları desteklemektir, uygun mühürlenmeyi sağlar,ve yüksek basınç ve yüksek sıcaklık koşullarını yönetmekTüp levhası, borularla kabuk arasındaki arayüz olarak hizmet ettiği için, yapısal bütünlüğü korurken ısı aktarımını kolaylaştırdığı için ısı değiştiricilerinde kritik bir bileşendir.

SA516 70 sınıfı boru levhaları basınçlı kap ve ısı değiştiricisi yapımında kritik bir bileşendir.ve orta sıcaklıklara ve basınçlara direnç, onları çeşitli endüstriyel uygulamalar için ideal kılar.Özellikle kimyasal, petrokimyasal ve enerji üretimi sektörlerinde.Uzun süreli performans ve güvenilirliği sağlamak için ek yüzey işlemleri veya alaşımlar gerekli olabilir..

SA516 70 sınıfı tüp sayfasının ana özellikleri:

1Malzeme özellikleri:

• Temel Malzeme: SA516 70 Sınıfı, nispeten düşük karbon içeriğine ve iyi germe dayanıklılığına sahip bir karbon çeliktir. Genellikle basınçlı kaplarda kullanılır,ve bir boru levhasına dahil edilmesi, yapının yüksek basınçlara ve sıcaklık dalgalanmalarına dayanabilmesini sağlar.
• Çekim dayanıklılığı: 70-90 ksi (485-620 MPa) yüksek basınçlı sistemlerde mekanik gerilimleri ele almak için yeterli dayanıklılık sağlar.
• Güç Gücü: ≥ 38 ksi (260 MPa), boru levhasının kalıcı deformasyon olmadan önemli yükleri kaldırabilmesini sağlar.
• Uzunluk: 8 inç (200 mm) içinde en az% 20'lik bir uzunluk, işlem sırasında bir derece esneklik ve sertlik sağlar.
• Sertlik: Tipik olarak 138 ′′ 179 HB (Brinell) aralığında, aşınmaya ve darbeye direnmek için yeterli sertlik sunar.

2Üretim ve İşleme:

• Tüp levhası yapımı: Tüp levhası tipik olarak boruları yerleştirmek için delinen veya işlenmiş kalın, katı bir çelik levha veya sahte bir parçadır.Delikler düzgün hizalama sağlamak ve boru-boru levhası arayüzünde sızıntı önlemek için hassaslıkla dikkatlice delinir.
• Kaynatılabilirlik: SA516 Sınıf 70, boru levhalarının üretimi için kritik olan iyi kaynatılabilirliği ile bilinir.Malzeme, SMAW (Shielded Metal Arc Welding) gibi geleneksel yöntemlerle kaynaklanabilir, SAW (Denizaltı Yay Kaynak) ve GTAW (Gaz Tungsten Yay Kaynak).
• Isı Tedavisi: Üretimden sonra, boru levhaları genellikle iç stresleri azaltmak ve sertliği artırmak için ısı tedavisi (örneğin, normalleştirilmiş veya gerginlikten kurtulmuş) yapılır.Bu, çatlakların veya kusurların arızalara yol açabileceği yüksek basınçlı uygulamalarda özellikle önemlidir..

3Korozyona direnci:

• SA516 Sınıf 70 genel korozyona karşı bazı doğal dirençlere sahip olsa da, sert kimyasallara veya koroziv ortamlara maruz kalan boru levhaları ek kaplamalar, kaplamalar,veya uzun süreli kullanım için korozyona dayanıklı alaşımlar.
• Korozyonun endişeli olduğu ortamlarda uygulanmalar için, borular için ek yüzey işlemleri veya Inconel veya Hastelloy gibi alaşımların kullanımı gerekli olabilir.

4Baskı altındaki mekanik performans:

• Yüksek Basınç Direnci: Tüp levhası, borularda dolaşan sıvının iç basıncına dayanmalıdır. SA516 Sınıf 70, güçlü germe ve verim özellikleriyle,boru levhasının arızalanmadan önemli bir iç basınca dayanabilmesini sağlar.
• Sıcaklığa direnç: Sıcaklık değiştiricilerinde ve kazanlarda yaygın olan 400 ° F'den 850 ° F'ye (200 ° C'den 450 ° C'ye) kadar olan orta ve yüksek sıcaklık uygulamaları için uygundur.

5Tasarım düşünceleri:

• Kalınlık: SA516 Sınıf 70'ten yapılan boru levhaları, basınç gereksinimlerine ve ısı değiştiricinin veya basınç kapının büyüklüğüne bağlı olarak çeşitli kalınlıklarda mevcuttur.Kalınlığı birkaç santimetreden bir metreye kadar değişebilir.

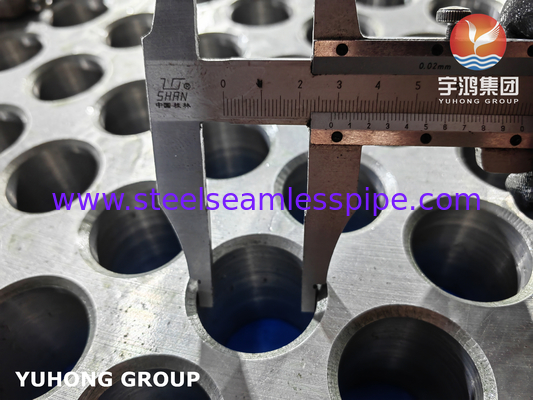

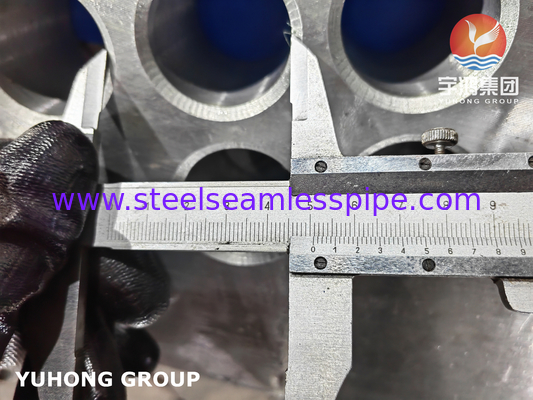

• Delik desenleri: Delik deseninin (tüplerin düzenlenmesi) ve delik boyutunun tasarımı, tüp levhasının performansında kritik önem taşır.uygun bir uyum sağlamak için kesin delik çapları ile.
• Sıfırlama Yüzeyi: Tüp levhasının mühürleme yüzeyi genellikle sızıntıları önlemek ve tüplerin düzgün bir şekilde mühürlenmesini sağlamak için pürüzsüz bir şekilde işlenir.Ayrıca borular ve boru plaka arasında sızıntı önlemek için bir dikiş veya mühürleme elemanı gerektirebilir.

Mekanik özellik

Kimyasal bileşim

Uygulamalar:

• Isı Değiştiricileri:Hem kabuk ve boru hem de boruları yerinde tutan kritik parça olan boru levhası olan hava soğutmalı ısı değiştiricilerinde kullanılır.
• Basınçlı kaplar:Basınçlı kaplarda, boru levhası, genellikle buhar kazanlarında, reaktörlerde ve petrokimya, enerji üretimi,ve kimyasal endüstriler.
• Dondurucular:Tüp levhaları buhar kazanlarında hayati önem taşır, bu nedenle buhar üretiminden kaynaklanan termal genişlemeye ve basınca dayanabildikleri sürece tüp havuzunu yerinde tutar.
