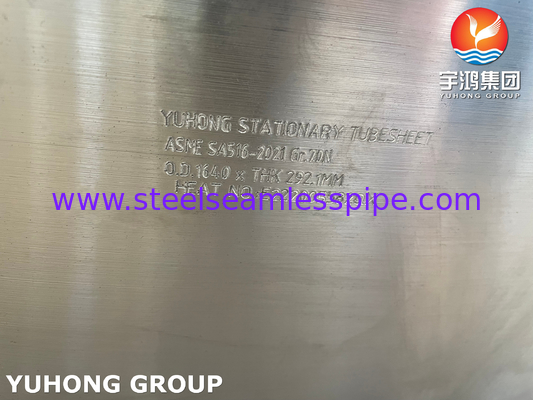

ASME SA516 GR.70N Sıcaklık Değiştiricisi Aksesuarları Uygulamaları için Sabit Tüp Sayfası

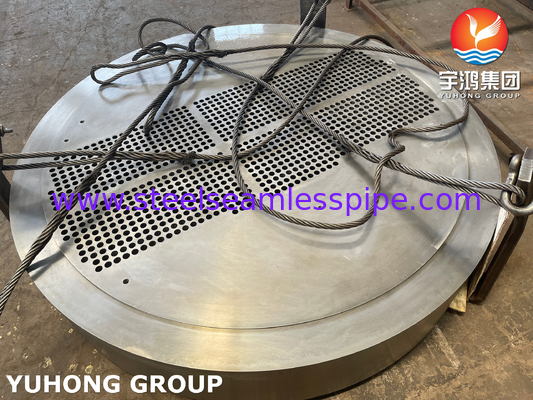

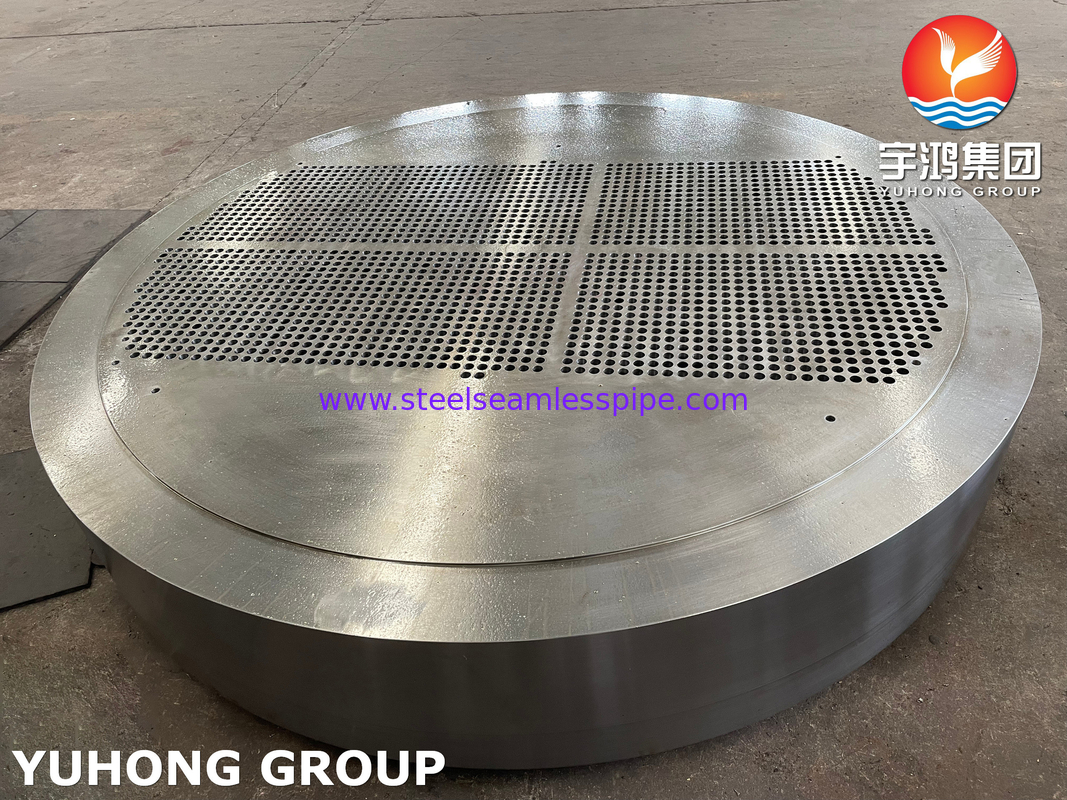

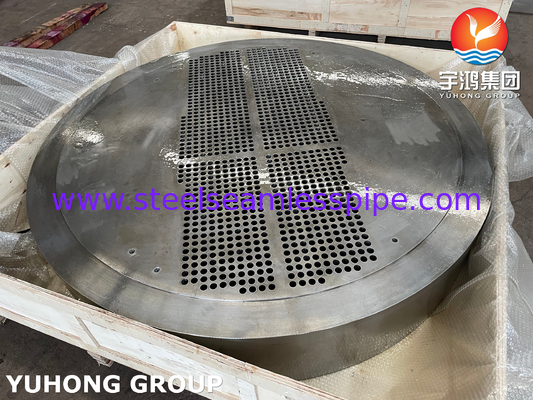

Sabit bir boru levhası, iki sıvı akışını birbirinden ayıran bir ısı değiştiricisinin temel bir bileşenidir.Isı değişim borularının geçmesini sağlamak için delinen bir metal yapı parçasıdırTüp levhası genellikle hareketsiz veya sabitdir, yani ısı değiştiricisi kabuğuna göre hareket edemez veya dönemez.
Ana özellikBir sabit boru levhasının en önemli özelliği, tipik olarak borularla kabuk arasında güvenli ve sızıntı geçirmez bir bağlantı sağlamak için kaynaklanmış veya sıkıştırılmış olmasıdır.Bu tasarım, sıvı akışlarının istenmeyen karışımını veya kirlenmesini önlerSabit boru levhaları, sıvıların termal, kimyasal ve mekanik özelliklerinin bilinen ve istikrarlı olduğu uygulamalarda yaygın olarak kullanılır.ve sıcaklık veya basınçta önemli değişikliklerin meydana gelmesi muhtemel değildir..
Yüzen baş ısı değiştiricisinde sabit tüp kağıdı nerede?
Kabuk başlığının arka ucundaki boru levhası, kabuktan biraz daha küçük çapta olup, paketin kabuktan çekilmesini sağlar.Yüzen bir baş kullanımı, termal genişleme için izin verilebilir ve temizlik için boru kümesi çıkarılabilir anlamına gelir.
A516 GR'nin kimyasal bileşimi.70
| C |
Evet. |
M |
P |
S |
Al |
Kr |
Cu |
Ni |
Mo. |
Nb |
Ti |
V |
| 0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (Min) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
Eşdeğer Malzeme
| İngiliz Standartı |
Avrupa Norması |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - 70 sınıf |
Mekanik Gereksinimler
| Mekanik özellikler |
Değer |
| Çekim sıklığı, MPa (ksi) |
485-620 (70-90) |
| Çekim gücü, min MPa (ksi) |
260 (38) |
| Uzunluk min, % 200 mm (8 inç) |
17 |
| Uzunluk min, % 50 mm (2 inç) |
21 |
Sabit boru levhaları, çeşitli endüstrilerde ısı transferi uygulamaları için yaygın olarak kullanılmaktadır.
1Petrokimya endüstrisi: Sabit boru levhaları, ham petrol, petrokimya ve diğer petrol bazlı ürünlerin işlenmesi için kullanılan ısı değiştiricilerinde yaygın olarak kullanılır.
2Elektrik üretimi endüstrisi: Sabit boru levhaları, buhar jeneratörleri, kondansörler ve soğutma kuleleri gibi elektrik santrallerinin ısı değiştiricilerinde kullanılır.
3Gıda ve içecek endüstrisi: Sabit tüp levhaları pastörizasyon ve diğer işleme uygulamaları için ısı değiştiricilerinde kullanılır.
4İlaç endüstrisi: Farmasötik ve diğer tıbbi ürünlerin işlenmesi için kullanılan ısı değiştiricilerinde sabit boru levhaları kullanılır.
5HVAC endüstrisi: Isı aktarımı uygulamaları için sabit boru levhaları klima ve soğutma sistemlerinde kullanılır.
6Kimyasal endüstri: Sabit boru levhaları, kimyasal işleme uygulamaları için ısı değiştiricilerinde, reaktörlerde ve damıtma sütunlarında kullanılır.
Genel olarak, sabit boru levhaları, iki sıvı akımı arasında verimli ısı aktarımı gerektiren çeşitli endüstriyel uygulamalarda temel bileşenlerdir.
