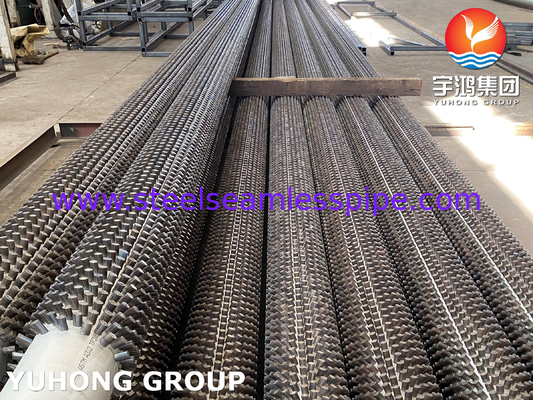

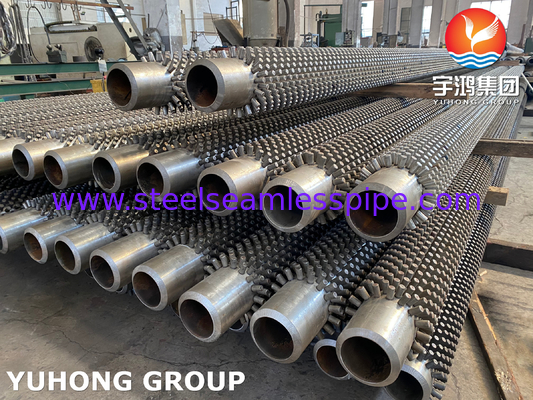

TP347 Çıtçıtlı Finli Boru Yüksek Frekanslı Kaynaklı Tip 11Cr Fırın Isıtıcı için Pim

TP347 Ateşli ısıtıcı için 11Cr Pin Tipi Yüksek Frekanslı Kaynaklı Tüp

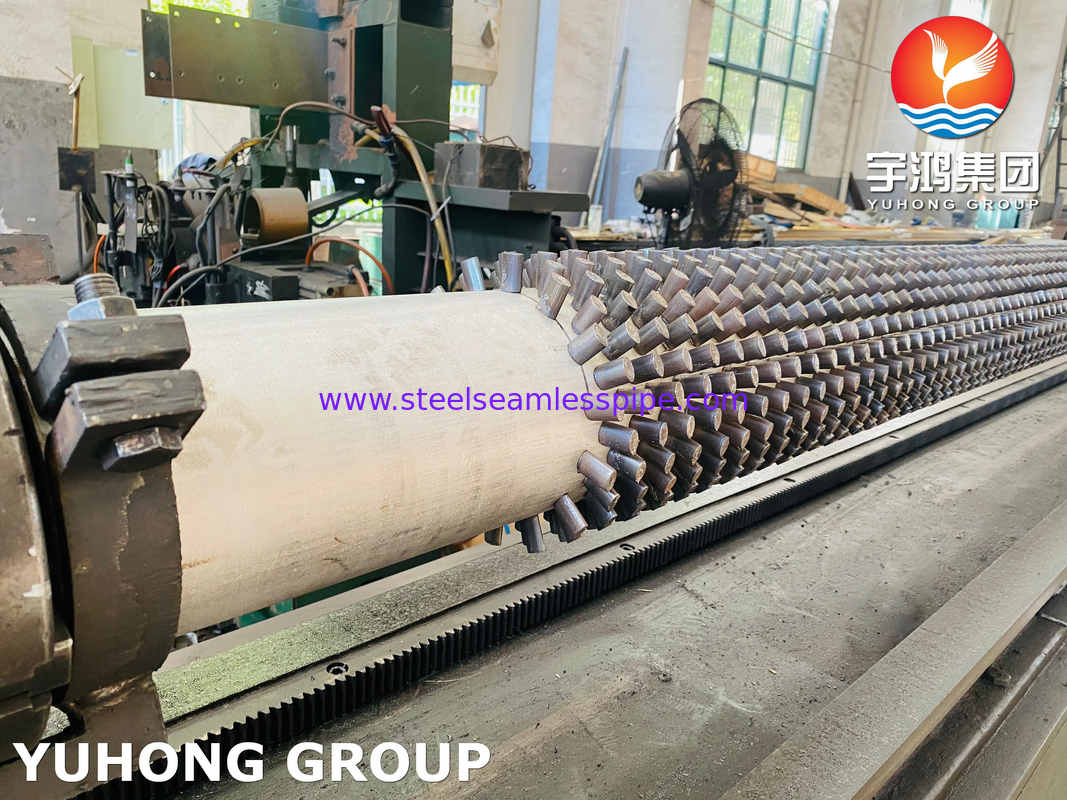

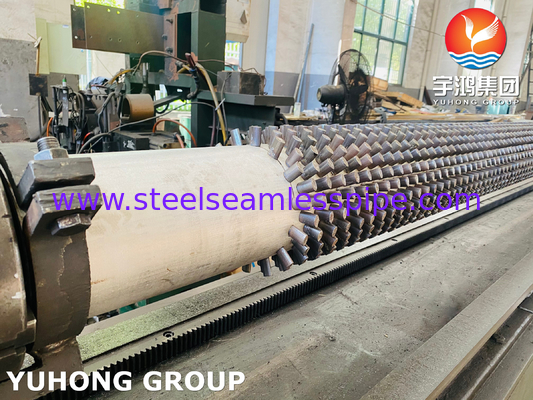

Çubuklı Fined TubeHF direnci kaynak genellikle 400 kHz frekans kullanır. Yüzgeç tüpün etrafına sarılır ve sürekli olarak kaynaklanır.Fin şerit spiral tüp üzerinde sarkıtılır ve sürekli spiral kökü boyunca taban tüp yüksek frekanslı elektrikli süreç ile kaynaklanırPençe şeridi, tüpün etrafında kalıplandırıldığı için gerginlik altında tutulur ve yatay olarak sınırlıdır, böylece şeridin taban tüpünün yüzeyiyle güçlü temas halinde olmasını sağlar.Sürekli kaynak, yüzgeç şeridin gaz metal yay kaynak işlemini kullanarak boru çapının etrafında bükülmeye başladığı noktada uygulanır.

Belirli bir boru veya boru boyutu için, uygun yüzgeç yüksekliğini belirleyerek, borunun uzunluğu birimi başına gerekli ısı aktarımı yüzey alanı elde edilebilir.Yüzgeç kalınlığı ve/veya uzunluk metre başına yüzgeç sayısı.

Temel tüp ayrıntıları

• Tüp çapı: 25 mm OD Min'den 219 mm OD Max'e
• Tüp Kalınlığı: En az 2 mm'den 16 mm'e kadar
• Tüp malzemesi: Karbon Çelik, Paslanmaz Çelik, Alloy Çelik, Corten Çelik, Duplex Çelik, Süper Duplex Çelik, Inconel, Yüksek Kromo Yüksek Nikel & Incolloy, CK 20 malzemesi ve bazı diğer malzemeler.

Fin Ayrıntıları

• Pençeler kalınlığı: Min. 5 mm'den Max.20 mm'ye kadar
• Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)
• Pençe yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter
• Malzeme: Karbon Çelik, Paslanmaz Çelik ((ss304, 11Cr, 13 Cr), Alaşımlı Çelik, Corten Çelik, Dupleks Çelik ve Incolloy.

Çubuklu tüplerin özellikleri

• Çok az yer kapladığı için kompakt
• Çok dayanıklı
• Sıcaklık aktarım sistemi olarak kanatlı borulara tercih edilir
• Daha yüksek performans

Dikişsiz çelik borular esas olarak kazanlarda ve fırınlarda kullanılır. Çoğunlukla korozif ortamlarda kullanılır. Petrokimya endüstrisinde, daha yoğun ham petrol, çivilenmiş borudan geçer.Isı tüpün dışından üretilir.Tüpün diğer ucunda, daha sonra işlenmesi için gönderilen sıvı ürünü alıyoruz.

Çubuklu borular su borusu kazanlarında da kullanılır. Suyu ısıtmaya yardımcı olurlar. Çubuklu borular oval şekildedir ve kazanla kaynaklanır.

Filtrli boruların kullanımı çıplak boruların kullanımını azaltır, çünkü bir filtrli borunun ısı transferi yüzeyi 4 ila 10 çıplak borunun ısı transferi yüzeyinin yerini alabilir.

Çevreye zarar verebilecek sert yakıtların kullanıldığı yerlerde iğneli borular kullanılabilir.Çubuklu borunun dış yüzeyi koruyucu bir katmanla kaplanabilir veya işlenebilir.

Sıvı tüpler, erozyonu en aza indirgendiği için sodyum kül kazanlarında ve sıvı yatak reaktörlerinde de kullanılır.

Ayrıca çelik fabrikalarında, hava soğutucularında, elektrik santrallerinde, ısı değiştiricilerinde vb. kullanılırlar.

Çubuklı borunun boyutu ve malzemesi

Uygulama

Enerji Sanayi

• Boiler Süper Isıtıcılar ve Tekrar Isıtıcılar: Mükemmel yüksek sıcaklık ve korozyon direnciyle, yüksek sıcaklıklı buhar üretimi için ısı transferi verimliliğini artırmak için buhar erozyonuna dayanırlar.
• Ekonomizörler: Duman gazından atık ısıyı geri kazanmak için ısı emici alanı artırmak, kazanın termal verimliliğini artırmak.

Petrokimya Sanayi

• Fırınlar: Yüksek sıcaklık, basınç ve aşındırıcı ortamlar altında istikrarlı olarak çalışan ısıtıcı fırınların ışıltılı ve konvektif bölümlerinde işlem sıvılarını ısıtmak için uygulanır.
• Isıtma ve ısı işlem fırınları: Metal işleme için istikrarlı bir ısıtma sağlamak için yüksek sıcaklıklı duman gazı erozyonuna dirençli ısıtma elemanları olarak kullanılır.

Kağıt endüstrisi

• Pulp Digestörleri: Yüksek sıcaklıklı, yüksek alkali ortamlarda ısıtıcı elemanlar olarak işlev, hamuru pişirmeyi kolaylaştırmak ve üretim verimliliğini artırmak için.
• Buharla kurutma ekipmanları: Buhar ısısını kuru kağıda hızlı bir şekilde aktarmak, ürün kalitesini artırır.

Diğer Alanlar

• Gıda İşleme: Gıda kalitesini korumak için fırın, buharlama ve kurutma için ısıtma ekipmanlarında kullanılır.
• Havacılık: Yüksek ısı dağılımı gerektiren bileşenlerde uygulanır, uçak motorlarında ve ilgili parçalarda termal verimliliği artırmak için kanat yapıları kullanılır.
