Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | ÇIN |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | SA516 GR.70N |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kontrplak Kasa / Palet |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 1000ton/ay |
| Spesifikasyon: | ASME SA516-2021 | Sınıf: | 70N |
|---|---|---|---|
| NDT: | UT, PT MT | Malzeme: | Karbon çelik |
| Boyut: | Özel | Uygulama: | Eşanjör, Kazan, Basınçlı Kap, Kimyasal Reaktör, Enerji Santrali, Enerji, Petrokimya |
| Vurgulamak: | ASME SA516,Sıcaklık Değiştiricisi Karbon Çelik Sabit Tüp Yapısı |
||

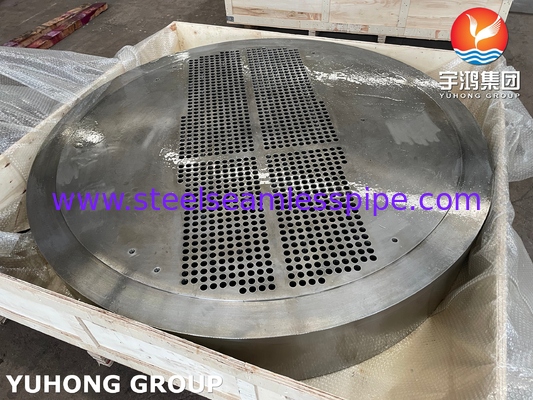

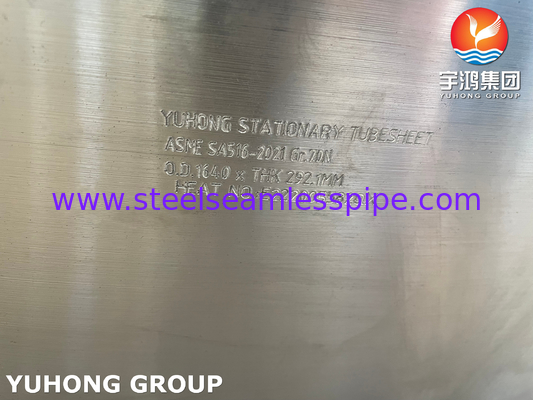

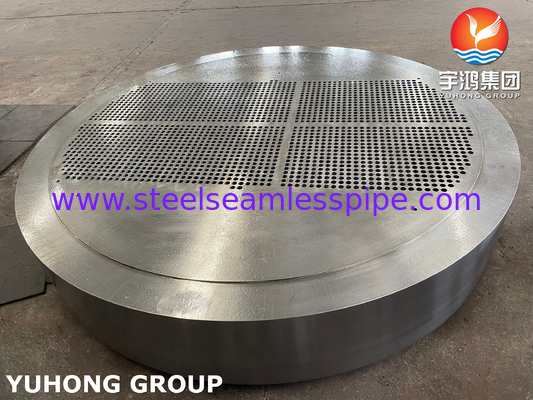

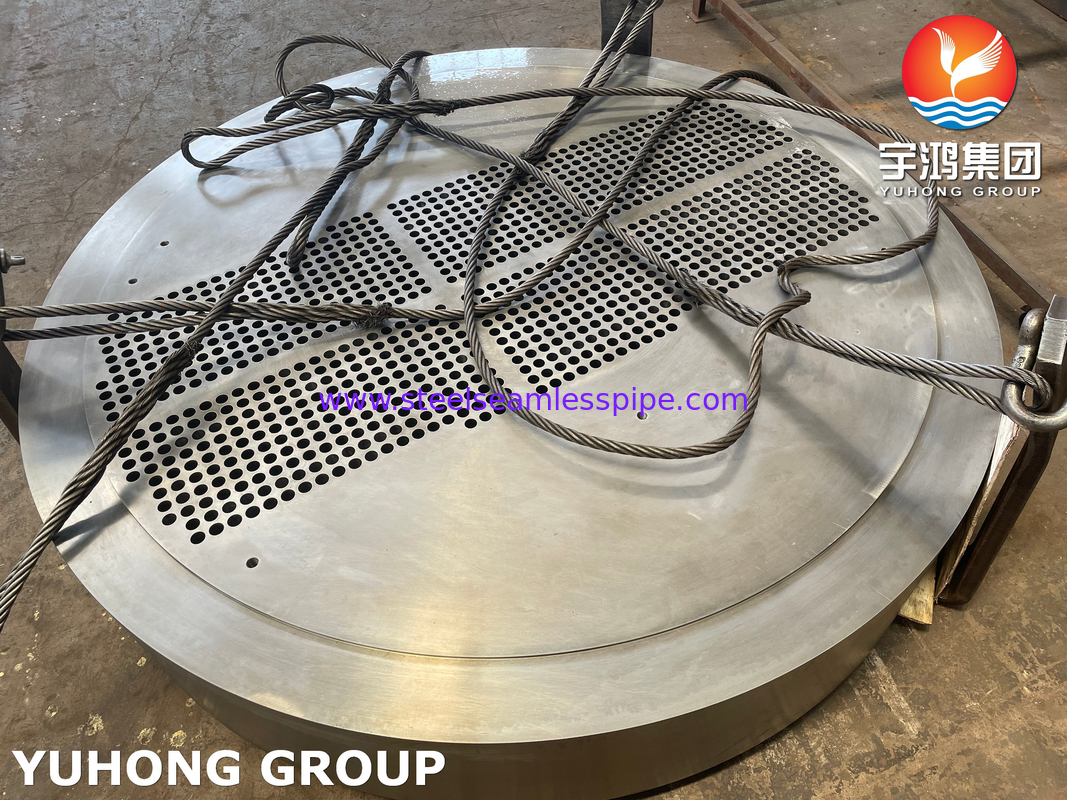

ASME SA516 Gr.70N Karbon çelik sabit boru kalıbı ısı değiştiricisi parçaları
Tüp levhalarıtüp ısıl değişimciler, kazanlar, basınç kapları, buhar türbinleri ve büyük merkezi klima gibi endüstrilerde yaygın olarak kullanılır.
Temel olarak tüpsel ısı değiştiriciler, basınç kapları, kazanlar, kondansatörler, merkezi klima, buharlaştırıcılar ve deniz suyu tuzsuzlaştırma gibi kimyasal kaplarda kullanılır.tüp yapısını desteklemede ve sabitlemede rol oynarMetal malzeme sadece onu son derece katı yapmaz, aynı zamanda büyük ısı iletkenlik performansına sahiptir.
A516 GR kimyasal bileşimi.70
| C | Evet. | M | P | S | Al | Kr | Cu | Ni | Mo. | Nb | Ti | V |
| 0.18 | 0.4 | 0.95/1.50 | 0.015 | 0.008 | 0.02 (Min) | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
Eşdeğer Malzeme
| İngiliz Standartı | Avrupa Norması | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - 70 sınıf |
Mekanik Gereksinimler
| Mekanik özellikler | Değer |
|---|---|
| Çekim sıklığı, MPa (ksi) | 485-620 (70-90) |
| Çekim gücü, min MPa (ksi) | 260 (38) |
| Uzunluk min, % 200 mm (8 inç) | 17 |
| Uzunluk min, % 50 mm (2 inç) | 21 |
Sıcaklık değiştiricisi boru plakalarının rolü
Isı değiştiricisi boru plakalarının ana fonksiyonları arasında boru hatlarının sabitlenmesi, sıvı yönlendirmesi, ısı aktarımı verimliliğinin artırılması, farklı sıvıların ayrılması, ortam özelliklerinin stabilizasyonu,Enerji tasarrufu, sıvı akışını yönlendirme ve boru paketlerini sabitleme.
Boru hattını tamir et.
Boru plaka, boruların istikrarını ve çalışma verimliliğini sağlamak için tüm boruları karşılıklı konumlarına sabitler.
Sıvı yönlendirmesini gerçekleştirin. Tüp plaka sıvıyı farklı boru hatlarına veya farklı akış bölgelerine ayrı ayrı yönlendirebilir ve sıvı akışının pürüzsüzlüğünü ve dengesini sağlayabilir.
Sıcaklık transferi verimliliğini artırmak:
Tüp plaka desteklenir ve sabitlenir, bu da sıvının daha karmaşık bir şekilde ısı transferi sürecine katılmasını sağlar ve böylece ısı transferi etkisini artırır.
Farklı sıvıları ayırın:
Tüp plaka, bu farklı sıvıları, örneğin buhar ve suyu ayırarak ikisinin arasında ısı alışverişine izin vermek için hizmet eder.
Istikrarlı ortam özellikleri:
Tüp plakanın bölme tasarımı, tüp kümesinin modülünü artırabilir, boru hattındaki ortamın dağılımını iyileştirebilir, ısı transferi alanını artırabilir,ve ısı transferi verimliliğini iyileştirmek.
Enerji tasarrufu:
Tüp plaka ısı değiştiricileri, geleneksel sabit plaka ısı değiştiricilerine kıyasla daha düşük enerji tüketimine ve daha iyi enerji tasarrufu etkilerine sahiptir.
Tüp plakasındaki akış kanalı tasarımı, sıvının belirtilen yönde akmasına yol açabilir ve ısı değişimi verimliliğini artırabilir.
Tüp paketini tamir et:
Tüp plakalarına yerleştirilen boru delikleri, boru kümesini ısı değiştiricinin içine sabitleyebilir ve boru kümesinin titreşimini ve çarpmasını önleyebilir.
Tanıtım
SA516Gr70, Amerikan standart kazan basınç kapı çelik levhasına aittir ve SA516Gr70 endeks standardı ASTM ASME EN10028-2 özel teknik koşullarıdır.
SA516Gr70, sadece çok yüksek dayanıklılığa sahip olmakla kalmaz, aynı zamanda mükemmel sertliğe, aşınma direnci, yorgunluk direnci, darbe direnci, kaynak işlevselliğine ve soğuk şekillendirme performansına sahiptir.Genellikle petrokimyasal konteyner üretim endüstrisinde kullanılır, örneğin; basınçlı kaplar, genişleme eklemleri, reaktörler, ısı değiştiricileri, petrokimyasal ekipmanlar, petrol makineleri, kafalar, kazanlar, enerji santrali ekipmanları, reaksiyon kapları,küresel tanklar, azot tankları, gaz silindirleri, sıvılaştırılmış gaz tankları ve diğer uygulamalar oldukça yaygındır.
SA516Gr70, yüksek kaliteli performansından dolayı, geniş üretim endüstrisinin malzeme seçimi gereksinimlerini de karşılıyor.Kullanım sırasında kolay işlenmesi ile üretim endüstrisi tarafından çok tanındı ve sevildi.Daha sonra, kademeli olarak Çin'de yaygın olarak kullanılan çelik levha sınıflarından biri haline geldi.
SA516Gr70 teslim durum
SA516Gr70, sıcak yuvarlama teslimatı için varsayılan ve normalleştirme, karıştırma, sıcak yuvarlama, söndürme, ilk inceleme, ikinci inceleme,ve üçüncü sonda Z15, Z25 ve Z35. Farklı teslim durumları farklı bileşim özellikleri ve uygulamaları sunacaktır. Bu nedenle, teslim durumlarını seçerken,mevcut kullanım durumuna dayanarak birleşik standartlar oluşturulmalıdır.
Uygulama alanı
SA516Gr60/70 petrol, kimyasal, elektrik santralleri, kazanlar vb. gibi endüstrilerde yaygın olarak kullanılır.küresel tanklar, gaz tankları, sıvılaştırılmış gaz tankları, nükleer reaktör basınç kabukları, kazan tamburları, sıvılaştırılmış petrol gazı şişeleri, hidroelektrik santralleri için yüksek basınçlı su boruları, türbin kabukları vb.
