Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | ÇIN |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model numarası: | EN10028 1.4541 |
| Min sipariş miktarı: | 500KG |
|---|---|
| Fiyat: | NEGOTIABLE |
| Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket |
| Teslim süresi: | 10-90 Gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Müşterinin İsteğine Göre |
| Standart: | EN10028 1.4541 | Boyut: | 1/2" - 48" |
|---|---|---|---|
| Malzeme: | Paslanmaz Çelik, 1.4541 | Uygulama: | Yüzer Kafalı Eşanjör Kabuk Isı Eşanjörü |
| Tasarım: | Özel | şekli: | silindir |
| Vurgulamak: | 1.4541 Paslanmaz çelik boru levhası,Sıcaklık Değiştiricisi Kabuk Paslanmaz Çelik boru kağıdı |
||

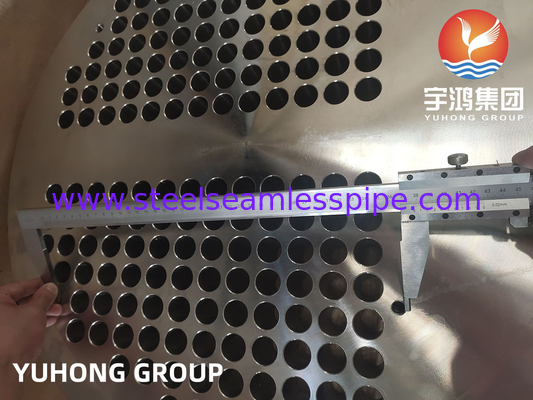

EN10028 1.4541 Paslanmaz çelik boru levhası
EN10028 1.4541, özellikle austenitik paslanmaz çelik için bir Avrupa standardıdır.
Paslanmaz çelik boru levhası, boruları yerleştirmek için delinen veya işlenmiş delikleri olan düz bir levha anlamına gelir. Genellikle ısı değiştiricilerinde, kazanlarda,ve diğer basınç kapları, tüpleri desteklemek ve yerlerinde tutmak için.
Dolayısıyla, EN10028 1.4541 paslanmaz çelik boru levhası, 1. sınıf paslanmaz çelikten yapılan bir boru levhasını ifade eder.4541, yaygın olarak mükemmel korozyon direnci ve yüksek sıcaklık dayanıklılığı için kullanılır.
Bir boru levhası, bir ısı değiştiricinin temel bir bileşenidir.Tüpler bu deliklerden girilir ve daha sonra güçlü ve sızıntı geçirmez bir bağlantı oluşturmak için tüp levhasına genişletilir veya kaynaklanır.
Tüp levhası, ısı değiştiricinin yüksek basınçlı ve düşük basınçlı tarafları arasında bir bariyer rolü oynar.Tüp levhası ayrıca tüplerin desteğini ve istikrarını sağlar, çalışma koşullarında gevşemesini veya titreşmesini engeller.
Tüp levhaları genellikle yüksek sıcaklıklara ve paslanmaz çelik, karbon çelik veya titanyum gibi koroziv ortamlara dayanabilen malzemelerden yapılır.Malzeme seçimi ısı değiştiricinin özel gereksinimlerine bağlıdır, işlenecek sıvıların türü ve çalışma koşulları dahil.
Tüp levhasının tasarımı, verimli ısı aktarımı ve boru arızasının önlenmesi için çok önemlidir.ve tüp levhasındaki deliklerin sayısı ve düzenlenmesi tasarım sürecinde dikkatlice dikkate alınır.
Tüplerin yerlerinde tutulmasının yanı sıra, tüp levhaları ayrıca ısı değiştiricinin kabuğunu veya evini bağlamak için bir yüzey sağlar.Kabuk genellikle borular için mühürlenmiş bir kaplama oluşturmak için boru levhasına bağlanır veya kaynaklanır.
Tüp levhası, bir ısı değiştiricinin performansında ve güvenilirliğinde hayati bir rol oynar.ve tüpler ve kabuk arasında güvenli bir bağlantı sağlar.
1.4541 Kimyasal Kompozisyon
| Kimyasal bileşim, % | ||||||||
| Çelik sınıfı | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Kr | Ni | Ti |
| X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170'dan 19'a kadar.0 | 90-12.0 | 5xC'den 0'ya.70 |
1.4541 Eşdeğer sınıflar
| EN X6CrNiTi18-10 (1.4541) malzeme eşdeğer sınıfı | ||||
| Avrupa Birliği | ABD | ISO | Çin | Japonya |
| Çelik Adı (Materyal Numarası) | Sınıf (UNS) | Sınıf (ISO numarası) | Sınıf (UNS) | Sınıf |
| X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
| 06Cr18Ni11Ti (yeni isimlendirme) (S32168) | ||||
Bir boru levhasının üretim süreci, malzeme seçimi, tasarım, işleme ve kalite kontrolü de dahil olmak üzere birkaç aşamayı içerir.
1Malzeme seçimi: Tüp levhası genellikle karbon çelik, paslanmaz çelik veya titanyum gibi yüksek kaliteli bir metal veya alaşımdan yapılır.Malzeme seçimi özel uygulamaya bağlıdır, sıcaklık, basınç ve korozyon direnci gibi faktörler dahil.
2. Tasarım: Tüp levhasının tasarımı, kullanılacağı ısı değiştiricinin veya basınç kapının gereksinimlerine dayanır. Tasarım, tüp deliklerinin sayısını ve düzenini, kalınlığını,ve genel boyutları.
3. İşleme: Tüp levhası, sondaj, freze ve dönüş de dahil olmak üzere çeşitli işlemler kullanarak işlenir. İlk adım tüp levhasındaki tüp deliklerini sondaj etmektir.Bu, özel bir sondaj makinesi veya CNC (Bilgisayar Sayısal Kontrol) ekipmanı kullanarak yapılırTüplerin düzgün bir şekilde yerleştirilmesi için delikler doğru bir şekilde yerleştirilmeli ve hizalandırılmalıdır.
4Dönüştürme: Borma işleminden sonra, tüp levhası genellikle istenen kalınlığı ve yüzey finişini elde etmek için işlenir.Bu, fazla malzemeyi çıkarmak ve pürüzsüz bir, düz bir yüzey.
5Isı işleme: Malzemeye ve uygulamaya bağlı olarak, boru levhası sertlik ve dayanıklılık gibi mekanik özelliklerini iyileştirmek için bir ısı işleme sürecine maruz kalabilir.Bu adım tüp levhasının gerekli çalışma koşullarına dayanabilmesini sağlamak için çok önemlidir.
6Kalite kontrolü: Tüp levhasının gerekli özelliklere uygun olmasını sağlamak için üretim süreci boyunca kalite kontrolü önlemleri uygulanır.yıkıcı olmayan testler (ultrasonik veya radyografik testler gibi), ve görsel incelemeler.
7Montaj: Tüp levhası işlenmiş ve incelenmişse, ısı değiştiricisine veya basınç kapına monte edilebilir.Bu, tüplerin tüp deliklerine yerleştirilmesini ve kaynak veya genişleme gibi yöntemlerle yerlerinde sabitlenmesini içerir.
8Son denetim: Isı değiştiricisi veya basınç kapı kullanılmadan önce,Tüp levhasının ve tüm bileşenlerin tüm gerekli özellikleri ve standartları karşıladığını doğrulamak için son bir denetim yapılır..
Bir boru levhasının üretim sürecinin, uygulamanın özel gereksinimlerine ve üreticinin yeteneklerine bağlı olarak değişebileceğini belirtmek önemlidir.
Tüp levhası bu uygulamalarda birkaç önemli işlevi yerine getirir:
1. Tüp Destek
2. Tüp mühürlenmesi
3Sıcaklık aktarımı.
4Basınç koruma.
5. Tüp Düzenleme
6. Tüp temizliği
