Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG |
| Sertifika: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| Model numarası: | A516/SA516 GR.70N |
| Min sipariş miktarı: | 1 PC |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Su Geçirmez Membranlı Ahşap Kasa |
| Teslim süresi: | miktar bağlıdır |
| Ödeme koşulları: | T/T, L/C bakışta |
| Yetenek temini: | ayda 100 ton |
| Standart: | ASTM A516/ASME SA516 | Malzeme: | GR.70N |
|---|---|---|---|
| NDT: | UT, PT | İşlem: | Kırmacılık |
| boyut: | Müşterinin ihtiyacına göre/ÇİZİM | Uygulama: | Eşanjör, Kazan, Basınçlı Kap, Kimyasal Reaktör, Enerji Santrali, Enerji, Petrokimya |
| Vurgulamak: | Sıcaklık Değiştiricisi Karbon Çelik boru kağıdı,GR70N Karbon çelik boru kağıdı |
||
Genel bakış

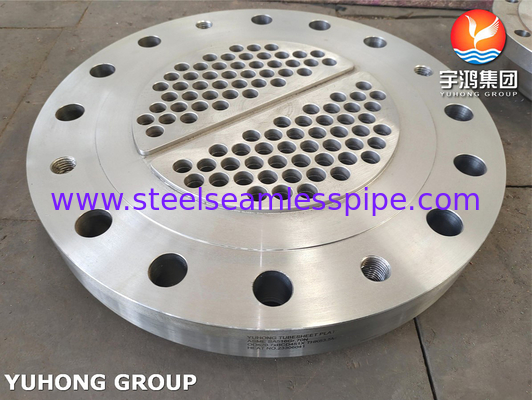

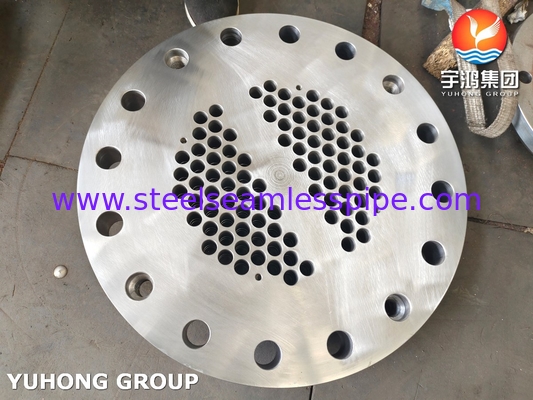

Karbon çelik boru levhası, ısı değiştiricilerinde ve basınç kaplarında kullanılan bir bileşendir.Tüp levhası destek sağlar ve tüplerin içindeki sıvı ile çevre ortamı arasında bir bariyer olarak çalışırKarbon çelik, dayanıklılığı, dayanıklılığı ve maliyet etkinliği nedeniyle boru levhaları için yaygın olarak kullanılır.Karbon çelik boru levhalarının ek korozyon koruma önlemleri gerektirebileceğini belirtmek önemlidir.Uygulama ve çalışma koşullarına bağlı olarak kaplama veya kaplama gibi.
SA516 Gr.70N, boru levhaları için kullanılan belirli bir karbon çelik sınıfına atıfta bulunur. SA516 standartlaştırılmış bir karbon çelik plaka spesifikasyonudur ve Gr.70N, en az 70'lik bir germe dayanıklılığına sahip olduğunu gösterir.000 psi (485 MPa) ve normalleştirilmiştir."N" işareti, malzemenin normalleştirildiğini gösterir, bu da çeliklerin belirli bir ısıya ısıtıldığını ve daha sonra mekanik özelliklerini iyileştirmek için havada soğutulduğunu içerir.
SA516 Gr.70N'den yapılmış bir boru levhası, yüksek basınç ve sıcaklık koşullarına dayanabilen güçlü ve dayanıklı bir malzeme gerektiren uygulamalar için uygundur.Genellikle ısı değiştiricilerinin yapımında kullanılırAncak, SA516 GR'nin uygunluğunu sağlamak için uygulamanız için özel tasarım ve mühendislik gereksinimlerine bakmak önemlidir.70N uygun malzeme seçimi.
Tüp levhası kazımında en yaygın delik türleri üçgen, döndürülmüş üçgen, kare ve döndürülmüş kare.Aşağıdaki tipik desen türlerine bakın:
Mekanik özellik
| Verim gücü (≥Mpa) | Çekim gücü (Mpa) | Uzunluk ≥,% | |
| 260 | 485-620 | 200 mm | 50 mm |
| 17 | 21 | ||
Kimyasal bileşim
| A516 sınıfı 70'in ana kimyasal eleman bileşimi | |||||
| Kalınlığı ((mm) | C | Evet. | M | P | S |
| T≤12.5 | 0.27 | 0.13-0.45 | 0.79-1.30 | 0.035 | 0.035 |
12.5| 0.28 |
| ||||
50| 0.30 |
| ||||
100| 0.31 |
| ||||
| T>200 | 0.31 | ||||
Tüp Destek: Tüp levhaları bir ısı değiştiricinin veya basınç kapının içindeki tüplere destek ve istikrar sağlar.Tüpleri yerinde tutar ve çalışma sırasında gevşemesini veya titreşmesini önler.
Sıcaklık aktarımı: Sıcaklık değiştiricilerinde, boru levhaları boruların içindeki sıvı ile çevresindeki sıvı arasında ısı aktarımını kolaylaştırır.Tüp levhaları, borular ile çevredeki ortam arasında uygun temas sağlayarak ısı aktarımı verimliliğini optimize etmeye yardımcı olur.
Basınç Koruma: Basınçlı kaplarda, boru levhaları yüksek basınçlı sıvıları veya gazları korumak için hayati bir rol oynar.İç basınca dayanacak ve herhangi bir yapısal arıza veya sızıntıyı önleyecek şekilde tasarlanmışlardır..
