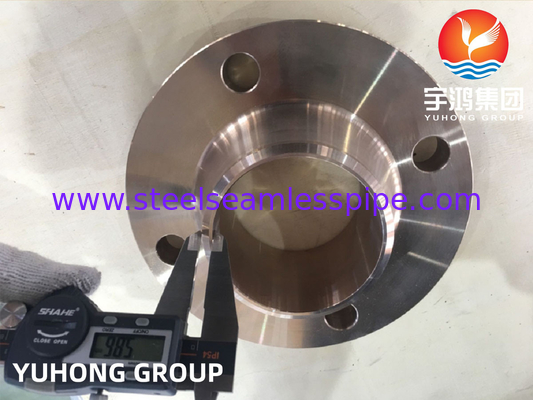

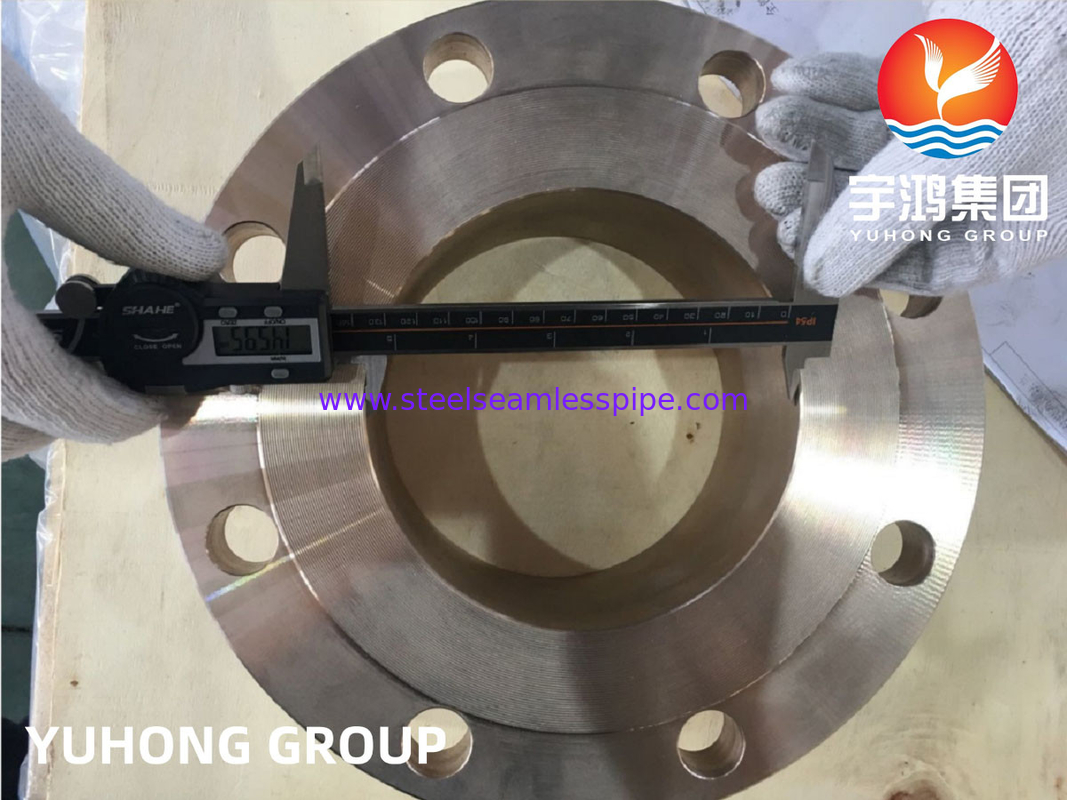

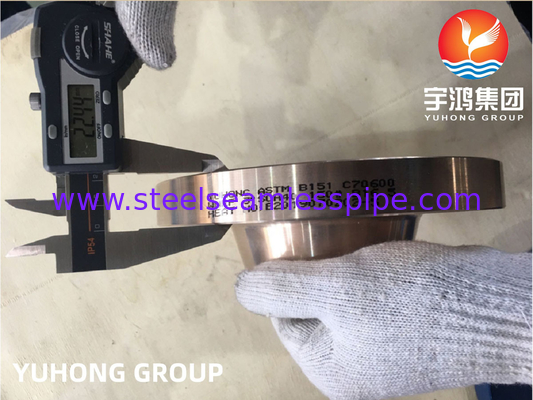

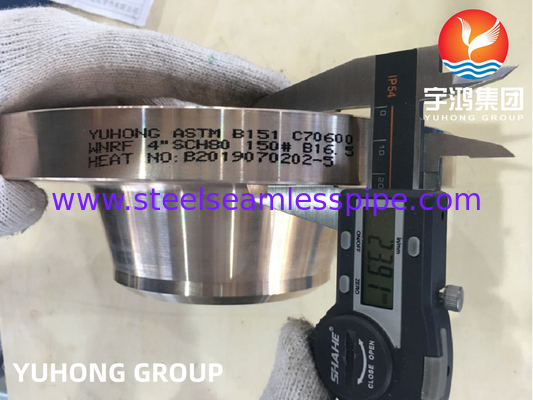

ASTM B151 C70600 Bakır Nikel Alaşım Kalıp Flange Saldırma Boynuzlu Yükseltilmiş Yüz B16.5 Boru hattı için
BuUNS C70600Temel alaşım unsuru nikel olan bakır bazlı bir alaşımdır ve yaklaşık% 90 bakır ve% 10 nikel içerir. Bakır-nikel alaşımının ısı iletkenliği karbon çeliklerine yakındır,Termal genişleme katsayısı austenitik paslanmaz çelik oranına yakındır, ve erime noktası 1149°C'dir.
UNS C70600 argon yay kaynak işlemi, kaynak sırasında çatlaklar ve gözenekler gibi kusurları önlemek için uygulanabilir.Ve kaynak kalitesi iyi.Cu-Ni alaşımlı boru UNSC70600 bu kaynak işlemi ile platform deniz suyu soğutma boru sisteminde kaynaklandı, kaynak RT geçiş oranı% 100'e ulaştı,ve boru hattı su basıncı testi ve hava sıkışıklığı testi bir kez geçti, deniz suyu soğutma borusunun kaynak kalitesini sağlar.
UNS C70600korozyona dayanıklıBakır alaşımının iyi korozyon direnci vardır, özellikle kirli deniz suyunun yüksek hızlı akış korozyonuna dirençlidir ve iyi bir stres direnci vardır.Cu-Ni90/10 borular genellikle açık deniz platformlarının atık su arıtmasında kullanılır. BFe10-1-1 borusunu kaynaklarken, el DC volfram argon yay kaynak makinesi genellikle kaynak ekipmanları olarak seçilir. Bir tür gaz koruma kaynak olarak, volfram inert gaz koruma kaynak,TIG kaynak olarak da bilinir., volfram veya yüksek erime noktasına sahip volfram alaşımı elektrot olarak seçilir, böylece elektrot yay yanırken ermez,Böylece yayın sabit uzunluğunu ve iyi kaynak kalitesini sağlarKaynaklama işleminde, gaz gövdesi erimiş metal ve elektrodun yay alanını kaplayacak ve volfram argon yay kaynakında havadan izole edecek.ve koruyucu gaz olarak argon gazı kullanılır..
Kimyasal element (%)
| Elemanlar |
Fe |
M |
Ni |
Pb |
Zn |
| Min. |
1 |
- |
9 |
- |
- |
| En fazla. |
1.8 |
1 |
11 |
0.05 |
1 |
Mekanik özellikler
| Durum |
Sıcak işlem veya durum |
Çekim gücü
σb
Mpa
|
Mpa verim noktası
σs
Mpa
|
| Dikişsiz boru |
Anilleme (O61) |
≥ 275 |
≥105 |
| Dikişsiz boru |
Soğuk çekim (H55) |
≥ 310 |
≥ 240 |
| Ticari isim |
UNS |
Bakır Nikel Endüstrisi Özellikleri. |
Kimyasal Kompozisyon |
Min.Tırınma |
Min.Yield |
Uzunluk |
| (KSI) |
(KSI) |
% |
| CuNi 90/10 |
UNS C70600 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 |
Cu 88.6 min Pb.05 en fazla |
38 |
15 |
30 |
| UNS C70620 |
ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 |
Fe 1.8 maksimum |
| Zn 1 maksimum |
| Ni 9-11max |
| Mn 1,0 en fazla |
| CuNi 90/10 |
UNS C7060X |
EEMUA 144 90/10, 145 90/10, 14 90 |
Hatırla. |
40 |
15 |
30 |
| Pb.01 en fazla |
| Fe 1.5-2.0 |
| Zn 0.2 en fazla |
| P 0.2 en fazla |
| S 0.2 en fazla |
| Ni 10-11 |
| Mn 0.5-1.0 |
| CuNi 70/30 |
UNS C71500 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 |
Cu rem ((65.0min) |
52 |
18 |
45 |
| UNS C71520 |
ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468 |
Pb.05 maksimum* |
| DIN 2.0882 |
Fe 0.4-1.0 |
| MIL C-15726, T-15005, T-16420, T-22214 |
Zn 1 max* |
| SAE J461, J463 |
Ni 29-33 |
| |
En fazla |
| CuNi 70/30 |
UNS C71640 |
ASTM B111, B543, B552 |
Anımsatmak |
63 |
25 |
- |
| Pb.05 maksimum* |
| Fe 1.7-2.3 |
| Zn 1 max* |
| Ni 29-32 |
Mn 1.5-2.5
|
1. Flange fonksiyonları
Bağlantı: Flanşlar borular, valfler, pompalar ve konteynerler gibi cihazları bağlamak için kullanılabilir.
Sıfırlama: Flanş, bağlantının sızdırılmasını, su sızdırılmasını veya yağ sızdırılmasını etkili bir şekilde sağlayabilen yüz sızdırılma prensibini benimser.üretim sürecinde e ve istikrarlı çalışma sağlayabilir.
Destek: Flanges, boru hattlarının veya ekipmanların destek parçaları olarak kullanılabilir.boru hatlarının veya ekipmanların istikrarını artırabilir ve kuvvetten kaynaklanan titreşim ve deformasyon gibi sorunları azaltabilir.
Kolay sökme: Flanş sökme basit ve uygundur, sık sık temizlenmesi, onarılması veya değiştirilmesi gereken ekipman ve borular için uygundur.Ayrıca bakım personelinin bakımı için uygun..
2Flange' in avantajları
Güvenilirlik: Flanş, yüz mühürleme ilkesini benimser ve bağlantı güçlüdür, bu da sıvı taşıma sisteminin hızlı ve güvenilir çalışmasını sağlayabilir.Ve hala yüksek sıcaklık veya yüksek basınç çalışma koşullarında istikrarlı çalışabilir.
Ekonomik: Flanşın üretim maliyeti nispeten düşüktür ve montajı vidalar veya fındıklar ve diğer sabit yöntemlerle basittir.üretim verimliliğini artırabilir ve üretim maliyetlerini azaltabilir.
Kolay montaj: flens, iyi bir işlevselliğe sahip ve işgücünü azaltabilen, sökme, temizlik, bakım ve değiştirme gibi faktörleri dikkate alarak tasarlanmıştır.Maddi kaynak ve zaman maliyetleri.
Çok yönlülük: Flanş standartlaştırılmış tasarımı benimser, birçok ülkenin ve bölgenin standartlarını ve özelliklerini karşılar ve çeşitli farklı ekipman ve boru markaları ile kullanılabilir.
Geniş bağlantı aralığı: Flanges, çelik, kimyasal, petrol, doğal gaz,Elektrik ve su tasarrufu ve diğer alanlar.
Çeşitli seçim: birçok flens türü ve özellikleri vardır ve uygun türler ve özellikler farklı ihtiyaçlara göre seçilebilir.Çeşitli üretim süreçlerini ve müşteri ihtiyaçlarını karşılayabilen.
Geniş bağlantı aralığı: Flanges, çelik, kimyasal, petrol, doğal gaz,Elektrik ve su tasarrufu ve diğer alanlar.
Çeşitli seçim: birçok flens türü ve özellikleri vardır ve uygun türler ve özellikler farklı ihtiyaçlara göre seçilebilir.Çeşitli üretim süreçlerini ve müşteri ihtiyaçlarını karşılayabilen.
