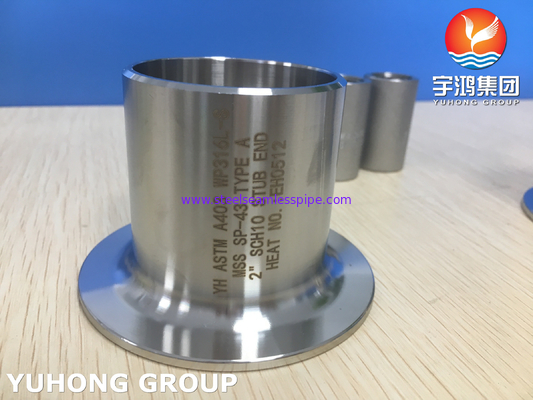

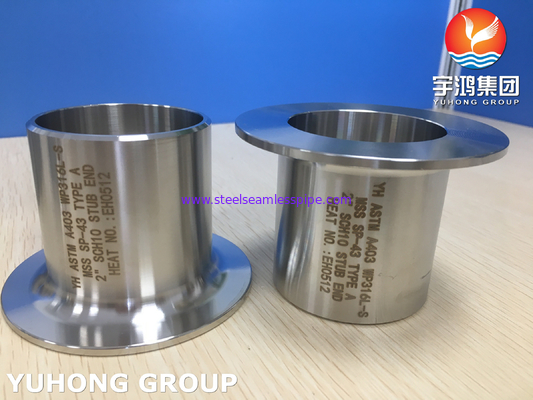

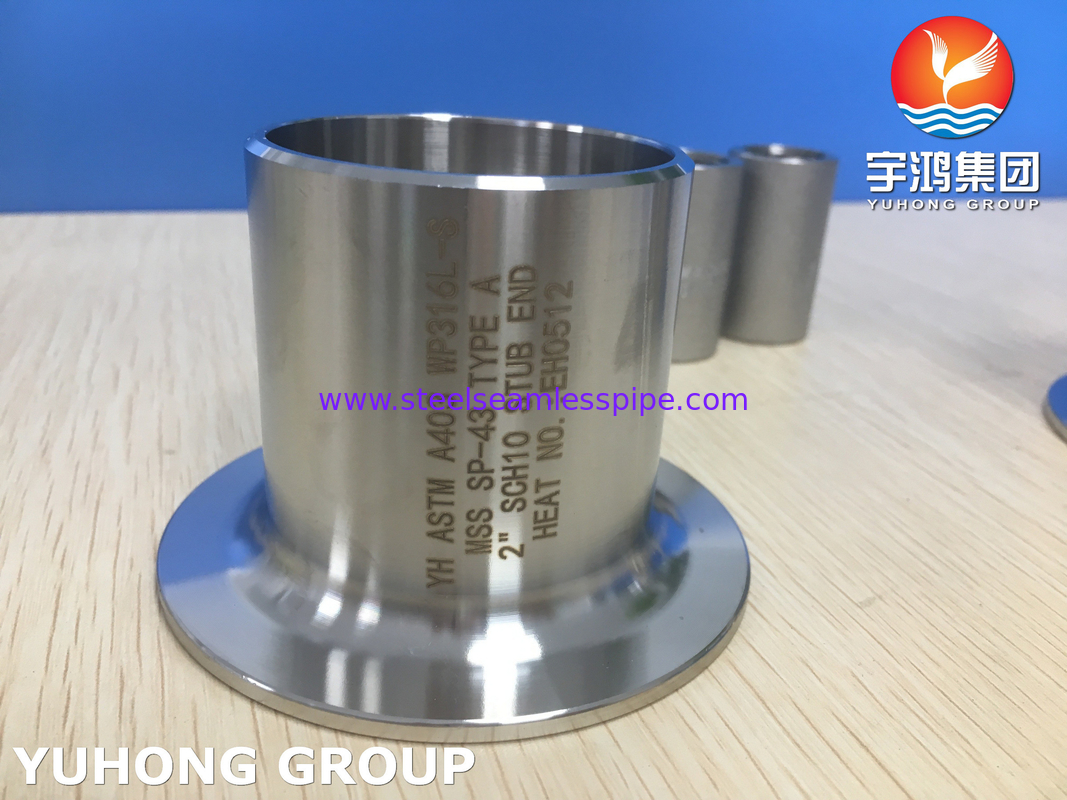

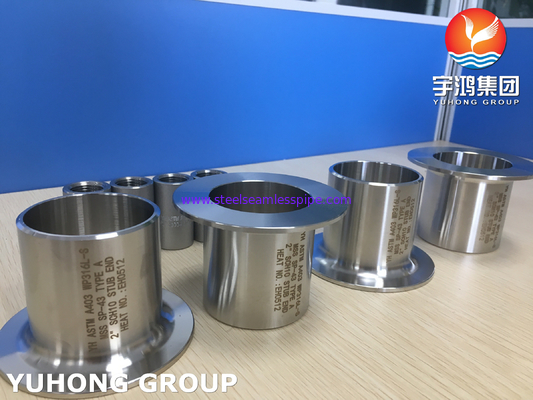

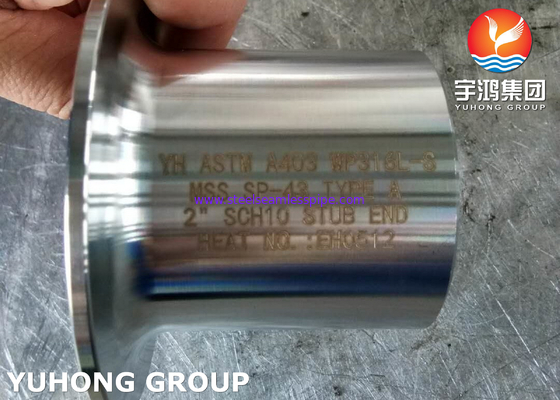

ASTM A403 WP316L-S Saplama Ucu TİP A BW Petrol Gazı Petrokimya Doğal Gaz

Kısa Uç A403 WP316L-S TİP A BW Petrol Gazı Petrokimya Doğal Gaz

genel bakış

316L vatkalı kısa uçlu bağlantı parçaları, kaynaklı flanşların yerine kullanılan bağlantı parçalarıdır ve dönen bir yedek flanş gerektirir.Bunlar aynı zamanda vatkalı mafsallar ve Vanstone havşalı tip vatkalı mafsallar olarak da adlandırılır.Dönen bir destek flanşı, kısa uçlu bağlantı parçasının arka yüzüne sıkıca oturur.Cıvatalar eklendiğinde, cıvataların kenetleme hareketi dönen destek flanşını 316L boru ucunun arkasına doğru bastırır.316L kısa ucunun conta yüzeyi daha sonra standart flanşlı bağlantı gibi bir bağlantı sağlamak için bir contaya ve diğer conta yüzeyine bastırılır.Sızdırmazlık, yalnızca kısa ucun conta yüzeyi ile sağlanır ve flanş, bağlantı üzerinde yalnızca kenetleme basıncını sağlar.

Bir boru sisteminde, 316L bindirmeli saplama ucu ve bununla ilişkili geçmeli flanş, söz konusu belirli bölümün hızlı bir şekilde bağlantısının kesilmesine olanak tanır.316l dikme uçları çiftler halinde takılır ve iki bindirmeli flanşa eşlenir.Saplamanın yüzeyi, bağlantıda sızıntıyı önleyen belirgin bir tırtıklı conta yüzeyine sahiptir.316l saplama uçları ile, yeniden kaynak yapılmadan temizlik, inceleme veya hızlı değiştirme vb. için boru bölümleri açılabilir.Bindirmeli bağlantıların iki temel tipi vardır, ASA uzun namlulu tip ve MSS kısa namlulu tip.Sıcaklık veya basınç gibi belirli tasarım kriterleri altında, 316l kısa uç ile boru arasında flanş bağlantısına yakın bir bağlantı olması kabul edilemez;bu uygulamalarda ASA tipi kullanılmaktadır.

Mekanik ÖzellikleriASTM A403 WP316L Saplama Sonu
