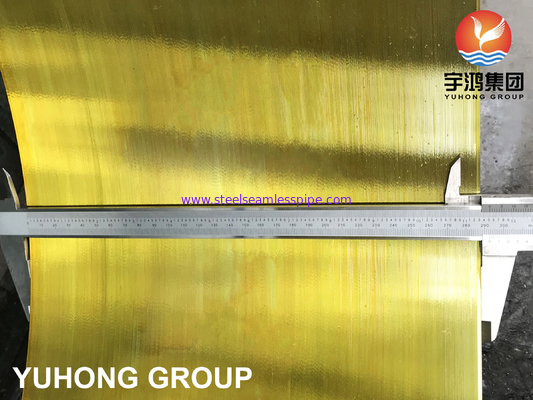

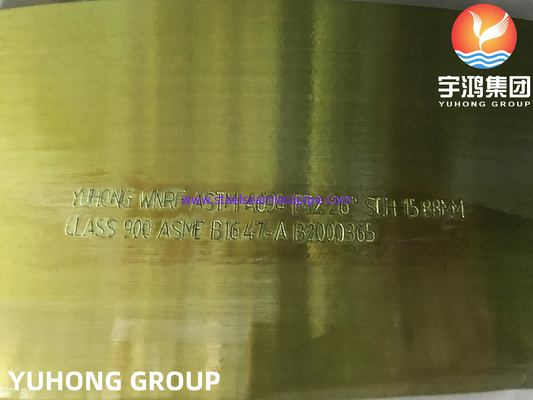

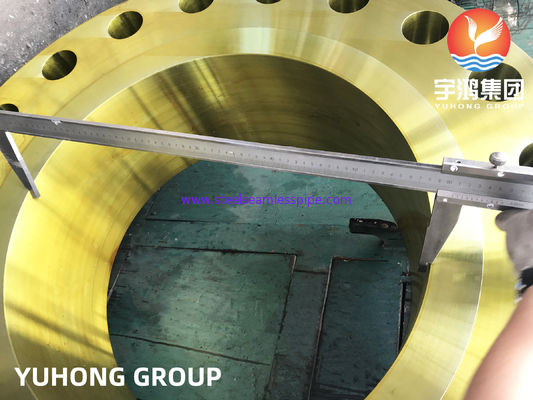

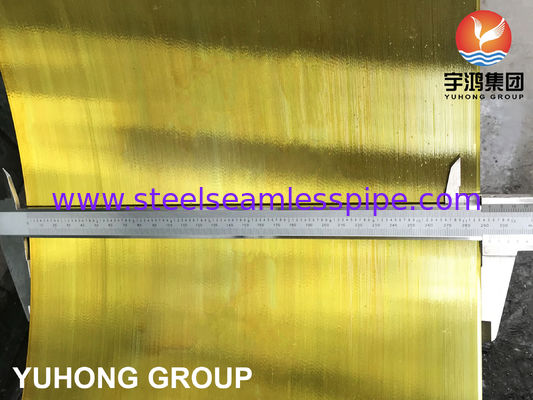

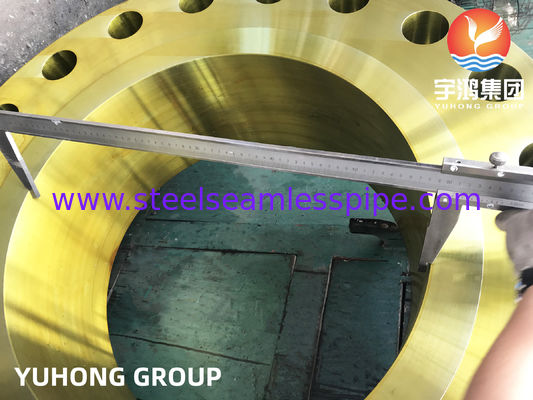

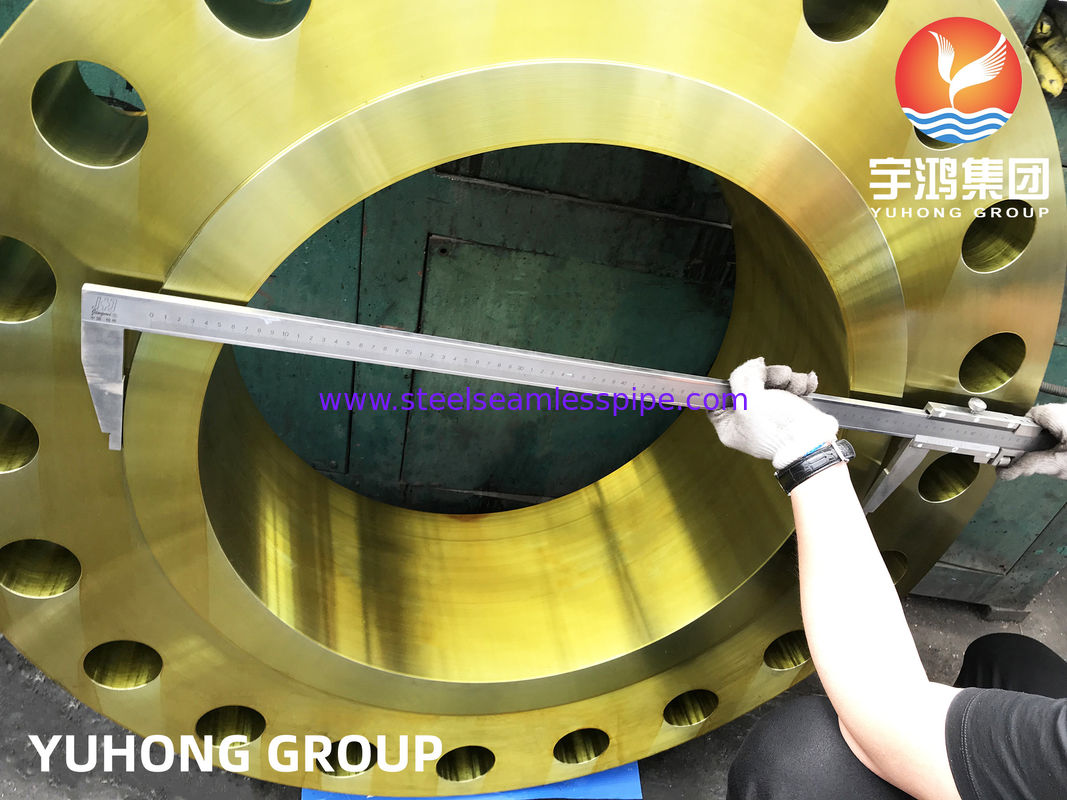

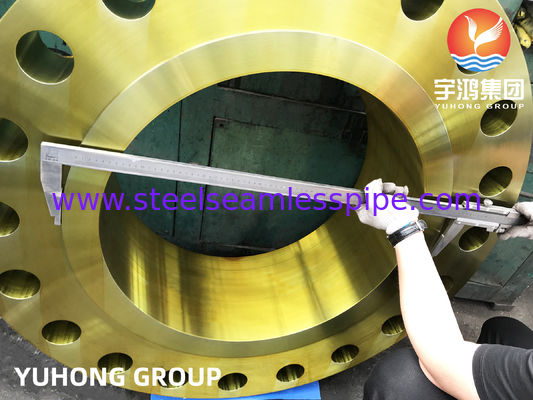

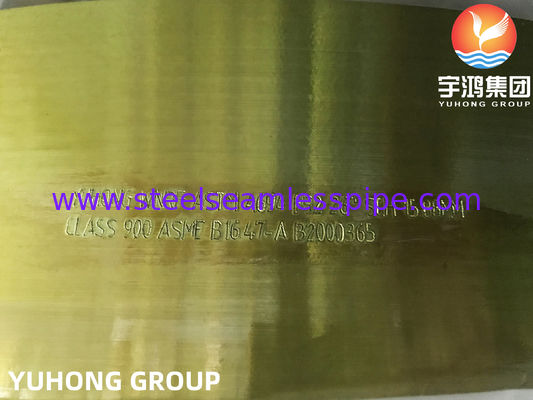

A694 F52 Kaynak Boyunlu Flanş, Pas Önleyici Kaplamalı, Karbon ve Alaşımlı Çelik B16.47 Dövme, Hidrojen Sülfür Dirençli

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	NACE MR0175/ISO 15156, ISO 9001, PED, AD2000
Model numarası:	ASTM, JIS, DIN, EN

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Plastik Kapaklı Kontrplak Kasa / Demir Kasa / Paket
Teslim süresi:	miktarına bağlıdır
Ödeme koşulları:	GÖRÜŞTE L/C, T/T
Yetenek temini:	Aylık 10000 Adet

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (327)

Paslanmaz Çelik Dikişsiz Boru (322)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (36)

İğne tüpü (152)

Fin Tüpü (698)

Isı eşanjörü (24)

Eşanjör Borusu (456)

Sıcaklık Değiştiricisi tüp kümesi (46)

Eşanjör Boru Sayfası (124)

ısı değiştiricisi baffle (39)

Klima (10)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (61)

Paslanmaz Çelik Dikişli Boru (130)

Nikel Alaşım Boru (271)

Nikel Alaşımlı Boru (96)

Bakır Alaşımlı Boru (247)

Alaşımlı Çelik Boru (208)

titanyum tüp (20)

Parlak Tavlı Boru (173)

Kazan Borusu (151)

çelik uydurma (855)

Çelik Flanş (655)

Diğerleri (404)

Kaplama parçaları (8)

Detaylı ürün tanımı

İsim:	A694 F52 Kaynak Boyunlu Flanş	Malzeme:	Karbon Çeliği, Düşük Alaşımlı Çelik, Alaşımlı Çelik
imalat:	Dövme işleme, ısıl işlem, mekanik işleme	Yüz Tipi:	RF/RTJ/FF
Basınç Değeri:	#150 - #2500	Boyut Standardı:	B16.5, B16.47, API 6A, API 5L, NACE MR0175 / ISO 15156
Pas önleme tedavisi:	Pas önleyici yağ, kararma, galvanizleme / krom kaplama	Başvuru:	Petrol, Gaz ve Enerji Endüstrileri, Yüksek basınçlı iletim boru hatları, açık deniz platformları
Vurgulamak:	dövme flanş , paslanmaz çelik flanş

Paslanmaya Karşı Korumalı, Karbon ve Alaşımlı Çelik Dövme B16.47, Hidrojen Sülfür Dirençli A694 F52 Kaynak Boyunlu Flanş

Name: A694 F52 Kaynak Boyunlu Flanş, Pas Önleyici Kaplamalı, Karbon ve Alaşımlı Çelik B16.47 Dövme, Hidrojen Sülfür Dirençli
Brand: Yuhong Group Co.,Ltd
SKU: ASTM, JIS, DIN, EN
Price: 150000 USD
Availability: InStock

A694 F52 Kaynak Boyunlu Flanş Nedir

ASTM A694 Grade F52 kaynak boyunlu flanş, A694 spesifikasyonuna göre üretilmiş, yüksek mukavemetli dövme çelik bir flanştır ve uzun, konik bir göbek kullanarak boruya alın kaynağı ile bağlanmak üzere tasarlanmıştır. F52 Sınıfı, yaklaşık 52 ksi minimum akma dayanımı anlamına gelir, bu da onu yüksek basınçlı, yüksek sıcaklıktaki petrol ve gaz, rafineri ve boru hattı uygulamaları için uygun hale getirir. Tipik olarak ASME/ANSI flanş boyutlarına (B16.5/B16.47) göre üretilen bu flanşlar, daha yüksek mukavemet ve geliştirilmiş yorulma direnci gerektiğinde tercih edilir; sipariş verirken boyut, basınç sınıfı, yüz tipi ve gerekli ısıl işlem/testler belirtilmelidir.

F52 Sınıfının aşağıdaki özellikleri vardır:

Bu alaşım %25 krom, %4 molibden ve %7 nikelden oluşur. Güçlü mukavemet ve korozyon direncine sahiptir, esas olarak kimyasal işlem, petrokimya endüstrisi ve su altı ekipmanlarında kullanılır. Yüksek krom, molibden ve azot içeriği sayesinde güçlü klorür korozyon direnci, yüksek termal iletkenlik ve düşük termal genleşme katsayısına sahiptir. Nokta korozyonu, çatlak korozyonu ve genel korozyona karşı yüksek dirence sahiptir.

ASTM A694 F52 Flanş Tanımı

ASTM A694 F52 Flanşlar, boruları, vanaları, pompaları ve diğer ekipmanları bir boru sistemi oluşturacak şekilde bağlama yöntemidir. Ayrıca temizlik, inceleme veya modifikasyon için kolay erişim sağlar. Flanşlar genellikle kaynaklı veya vidalıdır. Flanşlı bağlantılar, sızdırmazlık sağlamak için aralarında bir conta bulunan iki flanşın cıvatalarla birbirine bağlanmasıyla yapılır.
ASTM A694 F52 Flanşlar (Yüksek Basınçlı İletim Hizmetleri İçin Boru Flanşları, Bağlantı Parçaları, Vanalar ve Parçalar İçin Karbon ve Alaşımlı Çelik Dövme Malzemeler İçin Standart Spesifikasyon)
ASTM A694 F52 Flanşlar Yüksek Basınçlı İletim Hizmetleri İçin Boru Flanşları, Bağlantı Parçaları, Vanalar ve Parçalar İçin Karbon ve Alaşımlı Çelik Dövme Malzemeler İçin Standart Spesifikasyon. Minimum akma dayanımı gereksinimlerine dayalı olarak birkaç malzeme sınıfı kapsanmaktadır. Malzemeler ayrıca test ve çekme özelliği gereksinimlerine de uymaktadır.

ASME Standartları:

ASME B 16.5 Çelik Boru Flanşları ve Flanşlı Bağlantı Parçaları
ASME B 16.9 Çelik Alın Kaynaklı Bağlantı Parçaları
ASME B 16.10 Demir Vanaların Yüz Yüze ve Uç Uca Boyutları
ASME B 16.11 Dövme Çelik Bağlantı Parçaları, Soket Kaynaklı ve Vidalı
ASME B 16.28 Dövme Çelik Alın Kaynaklı Kısa Yarıçaplı Dirsekler
ASME B 16.47 Büyük Çaplı Çelik Flanşlar

MSS Standartları:

MSS SP-44 Çelik Boru Hattı Flanşı Standardı
MSS SP-75 Yüksek Testli Kaynak Bağlantı Parçaları Spesifikasyonu
MSS SP-95 Swage (d) Nipples ve Bull Plugs
MSS SP-97 Entegre Takviyeli Dövme Branşman Çıkış Bağlantı Parçaları

ASTM A694 Flanşların Mekanik Özellikleri

ASTM A694, F42'den F70'e kadar çeşitli sınıflara sahiptir ve her sınıf aşağıdaki tablo 1'e göre minimum akma dayanımına göre belirtilir.

Sınıf	Akma Dayanımı (0.2% ofset),min, ksi [MPa]	Çekme Dayanımı, min, ksi [MPa]	Uzama 2 inç veya 50 mm'de, min %
F42	42 [290]	60 [415]	20
F46	46 [315]	60 [415]	20
F48	48 [330]	62 [420]	20
F50	50 [345]	64 [440]	20
F52	52 [360]	66 [455]	20
F56	56 [385]	68 [470]	20
F60	60 [415]	75 [515]	20
F65	65 [450]	77 [530]	20
F70	70 [485]	82 [565]	18

ASTM A694 F52 Flanş Aralığı

ASTM A694 F52 Flanş Spesifikasyonu	ASTM A694 / ASME SA694
ASTM A694 F52 Flanş Üretim Süreci	Sıcak Dövme / Haddele / İşleme
ASTM A694 F52 Diğer Sınıfları	ASTM A694 F42 / ASTM A694 F46 / ASTM A694 F52 / ASTM A694 F56 / ASTM A694 F60 / ASTM A694 F65 / ASTM A694 F70 / ASME SA694 F42 / ASME SA694 F46 / ASME SA694 F52 / ASME SA694 F56 / ASME SA694 F60 / ASME SA694 F65 / ASME SA694 F70
ASTM A694 F52 Flanş Dış Çapı	1/2" NB İLA 64" NB
ASTM A694 F52 Flanş Basınç Sınıfı	Sınıf 150#, Sınıf 300#, Sınıf 400#, Sınıf 600#, Sınıf 900#, Sınıf 1500#, Sınıf 2500# veya Özel Gereksinime Göre PN 6, PN 10, PN 16, PN 25 ve PN 40 vb.
ASTM A694 F52 Flanş Et Kalınlığı	Sch 10s İLA Sch XXS veya Özel Gereksinime Göre
ASTM A694 F52 Flanş Yüzeyleri	Düz Yüz (FF), Yükseltilmiş Yüz (RF), Ring Tipi Birleşim (RTJ)
ASTM A694 F52 Flanş Boyutları	ASME B16.5, ASME B16.47 SERİ A, ASME B16.47 SERİ B, ASME B16.36, BS10, EN1092-1:2013, MSS SP44, ASA, API-605, ISO 7005, ISO 15590-3, DIN 2631--2638, DIN 2573-2576, DIN 2527, DIn 2641-2642, DIN 2565-2566, DIN2502, AWWA, AS2129 TABLO C, D, E, F, J vb..
ASTM A694 F52 Flanş Tipleri	Kaynak Boyunlu Flanş, Kayar Flanş, Soket Kaynaklı Flanş, Lap Joint Flanş, Vidalı Flanş, Kör Flanş, Orifis Flanşları, Plaka Flanş, Uzun Kaynak Boyunlu Flanşlar, Weldoflange, Nipoflange, Genleşme Flanşı, Redüksiyon Flanşı, WNRF Flanş, SORF Flanş, SWRF Flanş, Çizime Göre Özel Flanş vb.
ASTM A694 F52 Flanş Diğer Testler	NACE MR0175, Ultrasonik Test, Charpy Darbe Testi, Makro, Tane Boyutu, Sertlik, HIC, SSC, Sour Service, Tavlanmış için A, Normalleştirilmiş için N, Normalleştirilmiş ve Temperlenmiş için NT veya Sertleştirilmiş ve Temperlenmiş için QT, Karbon Eşdeğeri vb.
ASTM A694 F52 Flanş Katma Değerli Hizmetler	Haddele, Delme, Zımbalama, CNC İşleme, Kumlama, Saç Kumlama, Isıl İşlem, Pas Önleyici Boya, Yağ Siyahı Boya, Sarı Şeffaf, Çinko Kaplama, Soğuk ve Sıcak Daldırma Galvaniz

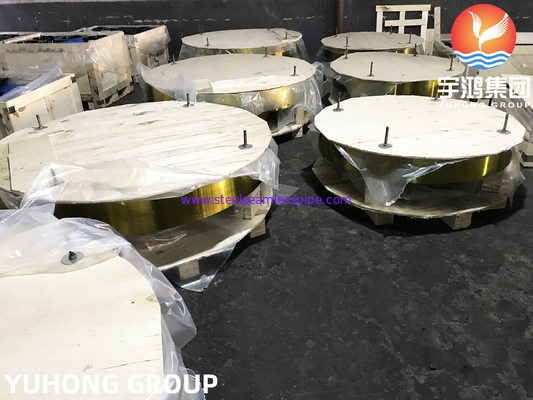

ASTM A694 F52 Flanş Paketleme	Gevşek / Koli / Ahşap Palet / Ahşap Kutu / Plastik Bez Sargılar
Menşe Ülke	Çin Malı
ASTM A694 F52 Flanş Malzeme Test Sertifikası	Üretici Test Sertifikası EN10204 3.1, 3.2'ye Göre / NABL Onaylı Laboratuvardan Laboratuvar Test Sertifikası / SGS, TUV, DNV, LLOYDS, ABS, Hindistan Standartları Bürosu BIS Onaylı vb. Gibi Üçüncü Taraf Denetim Kurumu Altında

ASTM A694 F52 Flanş Kimyasal Bileşimi

ASTM A694'ün Kimyasal Bileşimi, Isı Analizi, %
Karbon [C]	≤0.30
Mangan [Mn]	≤1.60
Fosfor [P]	≤0.025
Kükürt [S]	≤0.025
Silikon [Si]	0.15-0.35

Uygulama A694 F52 Kaynak Boyunlu Flanşlar

Petrol ve doğalgaz endüstrisi ekipmanları
Offshore platformlar, ısı değiştiriciler, su altı ekipmanları, yangın söndürme ekipmanları
Kimyasal işlem endüstrisi, kazan ve boru hattı endüstrisi
Tuzdan arındırma tesisleri, yüksek basınçlı RO tesisleri ve denizaltı boru hatları
Mekanik bileşenler (yüksek mukavemetli, korozyona dayanıklı bileşenler)
