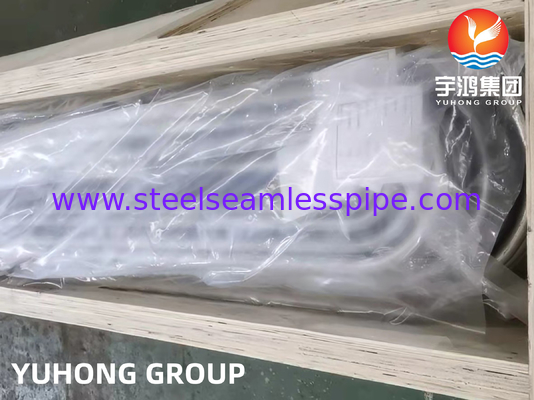

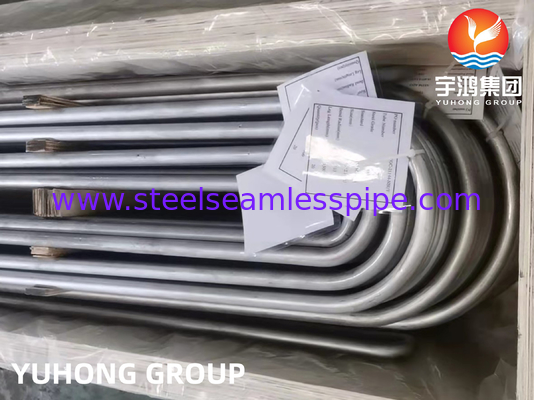

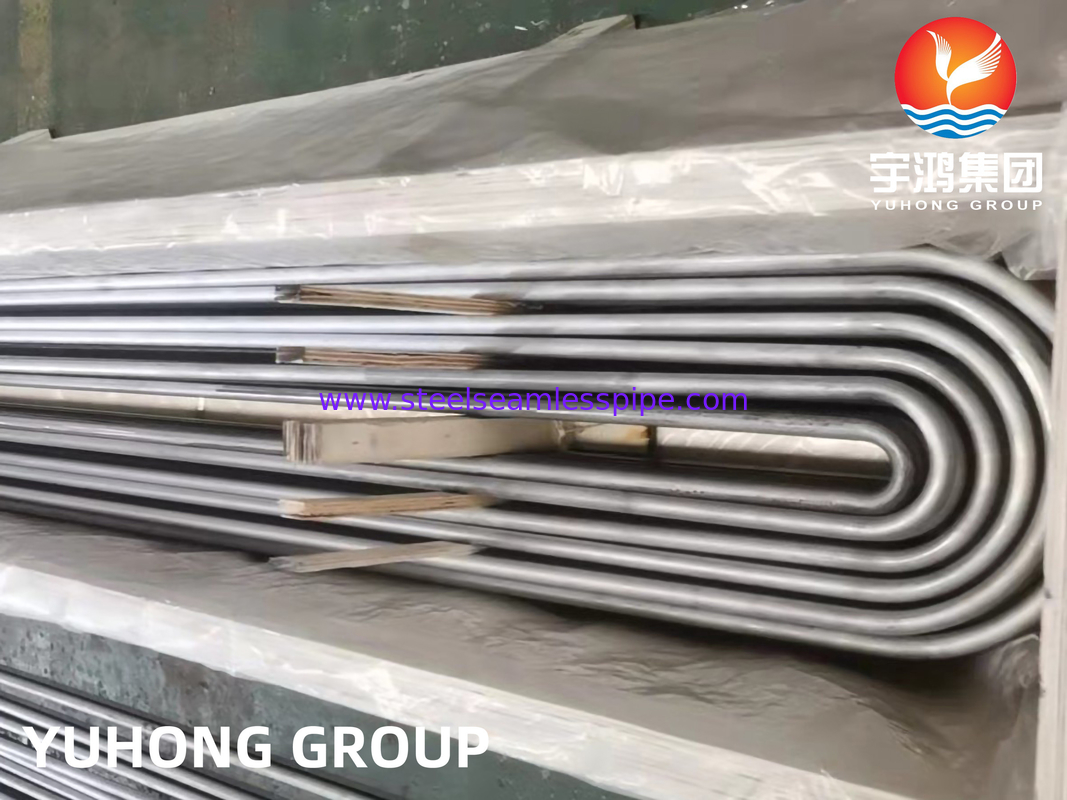

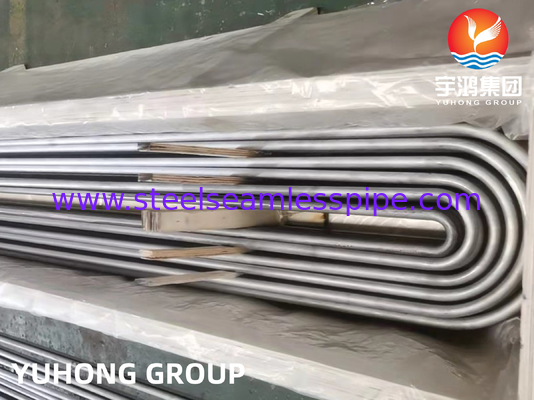

ASME SA213 TP444 Paslanmaz Çelik U Bend Isı Değiştiricisi Tüp
Tanıtım
ASME SA213 TP444, genellikle ısı değiştiricilerinde, kazanlarda ve süper ısıtıcılarda kullanılan yüksek sıcaklıklı ve koroziv ortamlar için tasarlanmış ferritik paslanmaz çelik borusudur.U bükme tasarımı, kabuk ve boru ısı değiştiricilerinde termal genişleme ve verimli ısı aktarımını sağlar.
Malzeme Özellikleri
Standart: ASME SA213 (Sömsüz Ferritik ve Austenitik Alaşımlı Çelik Kazan, Süper Isıtıcı ve Isı Değiştiricisi Tüpleri)
Sınıf: TP444 (Yüksek korozyon direnci olan ferritik paslanmaz çelik)
UNS İsimlendirme: S44400
Kimyasal Kompozisyon
|
Eleman
|
Tasarım (%)
|
|
Krom (Cr)
|
17.5 - 19.5
|
|
Molibden (Mo)
|
1.75 - 2.50
|
|
Nikel (Ni)
|
≤ 1.00
|
|
Mangan (Mn)
|
≤ 1.00
|
|
Silikon (Si)
|
≤ 1.00
|
|
Karbon (C)
|
≤ 0.025
|
|
Azot (N)
|
≤ 0.035
|
|
Titanyum (Ti) / Niyob (Nb)
|
Istikrarlı (daha iyi korozyon direnci için)
|
Mekanik Özellikler
|
Mülkiyet
|
Değer
|
|
Çekim Gücü
|
≥ 415 MPa (60 ksi)
|
|
Üretim Gücü
|
≥ 275 MPa (40 ksi)
|
|
Uzunluk
|
≥ 20%
|
|
Sertlik (Rockwell B)
|
≤ 90 HRB
|
Ana Özellikler ve Avantajlar
Mükemmel korozyon direnci
Yüksek Sıcaklık Performansı Yüksek Sıcaklıkta Çalışan Isı Değiştiriciler için Uygun
Ferritik Yapı ️ Oksidasyona ve ölçeklenmeye karşı iyi dirençli manyetik.
Ti/Nb ile stabilleştirilmiş
U-Bend Tasarımı ️ Isı genişlemesine izin verir, stresi azaltır ve ısı transferi verimliliğini arttırır.
Başvurular
Kabuklu ısı değiştiriciler
Kondensatörler ve buharlaştırıcılar
Elektrik santrali kazanları ve süper ısıtıcılar
Kimyasal işleme ekipmanları
Petrol ve gaz rafinerileri
Üretim ve Test
Dikişsiz yapı (soğuk çekme veya sıcak bitirme)
U bükme şekillendirme (tam yarıçaplı soğuk bükme)

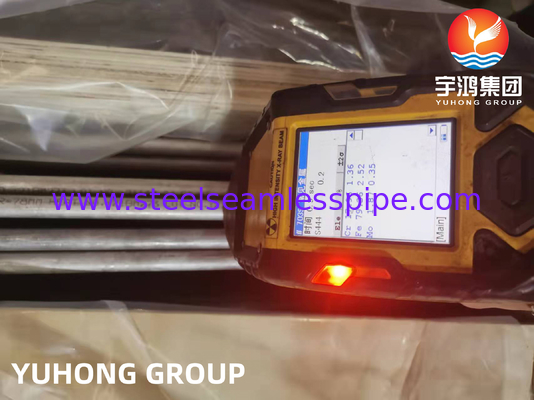

Yıkıcı olmayan test (NDT) (Eddy akımı, hidrostatik, ultrasonik)
Sıcaklık işleme (optimal korozyon direnci için ısıtıldı)
Diğer Sınıflarla Karşılaştırma
|
Sınıf
|
Türü
|
Önemli Fark
|
|
TP304/TP316
|
Austenitik
|
Daha yüksek Ni içeriği, daha iyi sertlik
|
|
TP430
|
Ferritik
|
Daha düşük Mo, daha az korozyon direnci
|
|
TP444
|
Ferritik
|
Daha yüksek Mo & stabilizasyon, daha iyi klorür direnci
|
Sonuçlar
ASME SA213 TP444 U bükme tüpü, standart ferritik sınıflara kıyasla üstün klorür direncini sunan koroziv ve yüksek sıcaklıklı ısı değiştiricisi uygulamaları için idealdir.U bükme tasarımı, mekanik gerginliği en aza indirerek termal performansı arttırır.
