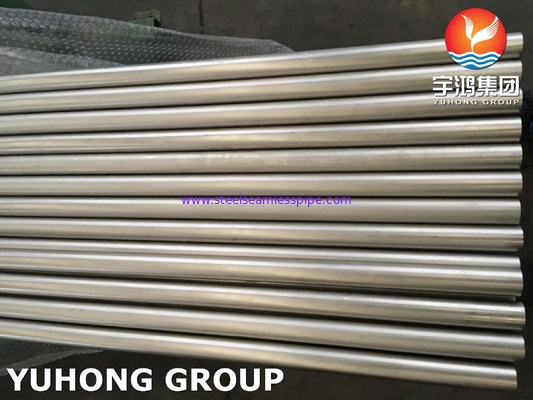

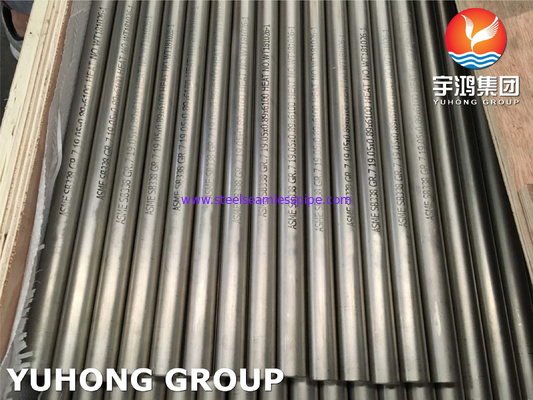

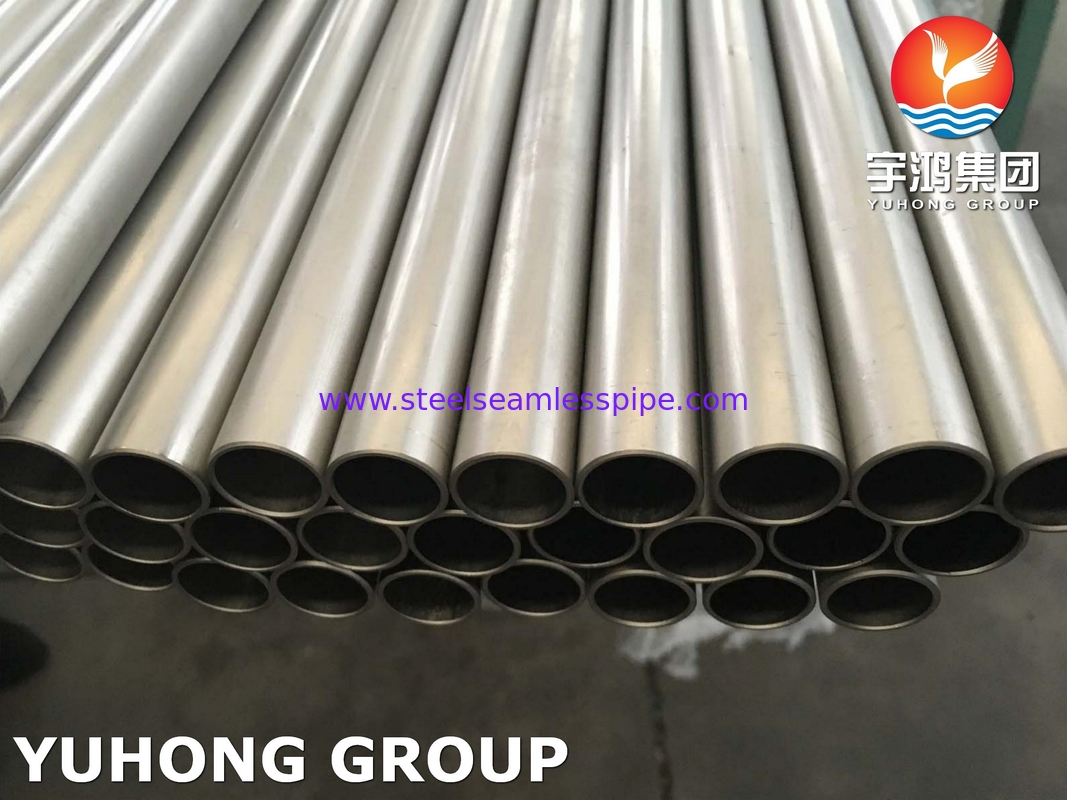

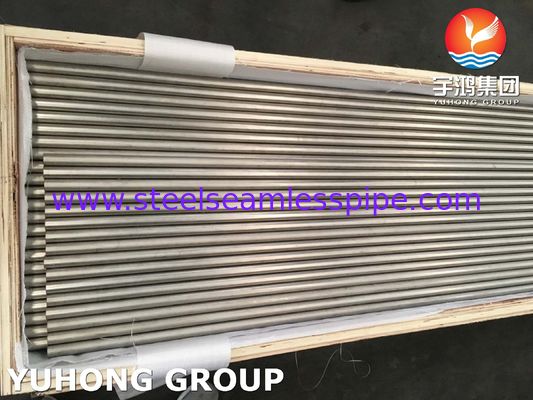

ASME SB338 GR.7 / UNS R52400 Titanyum alaşımlı dikişsiz ısı değiştiricisi tüpü
Özet:
Gr.7 titanyum borular, çoğunlukla yüksek oranda saf titanyum (yaklaşık %99,5) ve az miktarda palladiumdan oluşan Gr.7 titanyum alaşımından yapılır.Palladyum eklenmesi korozyon direncini arttırır ve diğer ticari saf titanyum sınıflarına kıyasla daha iyi bir dayanıklılık sağlar.
Gr.7 titanyum borular, özellikle deniz suyu, tuz çözeltileri ve bazı asitler gibi agresif ortamlarda mükemmel korozyon direnci sunar.Alaşımdaki palladiyum varlığı korozyona dayanıklılığını arttırır, bu nedenle koroziv ortamlara maruz kalması beklenen uygulamalar için uygundur.
7. sınıf titanyum, bazı titanyum alaşımları kadar güçlü olmasa da, Gr.Hem dayanıklılık hem de korozyon direnci gerekli olan uygulamalar için uygun 7 titanyum boruMekanik özellikleri üretim sürecine ve ısı işlemine bağlı olarak değişebilir.
Gr.7 titanyum tüpleri, kimyasal işleme, açık deniz ve deniz, havacılık, petrol ve gaz ve tıbbi dahil olmak üzere çeşitli endüstrilerde uygulanmaktadır.Kondansörler, tuzdan arındırma tesisleri, deniz suyu soğutma sistemleri, kimyasal reaktörler ve tıbbi implantlar.
Spesifikasyon:
| Özellikler |
ASME SB338 & Eşdeğer ASTM, DIN & EN Standartı. |
| Sınıflar |
Gr.7 |
| Türü |
U bükümlü ve düz dikişsiz tüp |
| Dış çapı |
1/4'den 2'ye kadar veya özel boyut |
| Duvar kalınlığı |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| Uzunluk |
6 metreye kadar, özel kesim uzunlukları |
| Teslimat Şartları |
Çözüm Arıtılmış ve Turşulanmış |
| Sonları |
Düz uç, eğri uç |
| Diğer Testler |
Ürün Analizi,Eddy akım testi, hidrostatik testi, ultrasonik testi,Düzleştirme testi, sertlik testi, germe testi vb. |
| Boyut |
Tüm borular ve borular ASTM ve ASME de dahil olmak üzere ilgili standartlara göre üretilir ve denetlenir / test edilir. |
| Paketleme |
Çevirme kabı/Tikanlı torba paketli |
Kimyasal bileşimi:
| Sınıf |
UNS |
C |
O. |
N |
H |
Fe |
Pd |
Diğer Elemanlar, her biri |
Diğer elementler,
Toplam
|
| Gr.7 |
R52400 |
0.08 maksimum. |
0.25 maksimum. |
0.03 maksimum. |
0.015 maksimum. |
0.30 maksimum. |
0.12-0.25 |
0.1 en fazla. |
0.4 maksimum. |
Mekanik özellikleri:
| Sınıf |
UNS |
Çekim Gücü
Min, ksi (MPa)
|
Üretim Gücü
ksi (MPa)
|
2 inç içinde uzatma.
veya 50mm, min (%)
|
İç çapının genişlemesi, min. % |
| Gr.7 |
R52400 |
50(345) |
40 ((275) - 65 ((450) |
20 |
20 |
Uygulamalar:
1Kimyasal İşleme: Gr.7 titanyum tüpleri, kimyasal işleme endüstrilerinde ısı değiştiricileri, reaktörler ve boru sistemleri gibi uygulamalar için yaygın olarak kullanılır.Korrozyona dayanıklılıkları onları koroziv kimyasalları kullanmaya uygun kılar, asitler ve diğer agresif ortamlar.
2Offshore ve Marine: Gr.7 titanyum borular deniz suyu soğutma sistemleri, tuzsuzlaştırma tesisleri ve tuzlu su boru hatları da dahil olmak üzere açık deniz ve deniz ortamlarında uygulanmaktadır.Alaşımın deniz suyu koşullarında korozyona ve biyolojik kirlenmeye karşı direnci, bu uygulamalar için avantajlıdır..
3Havacılık: Gr.7 titanyum tüpleri, hidrolik ve pnevmatik sistemler, yakıt hatları ve yapısal bileşenler gibi çeşitli uygulamalar için havacılık endüstrisinde kullanılır.Gr'in yüksek dayanıklılık ağırlık oranı ve korozyon direnci.7 titanyum, uçağa ve uzay aracına uygun hale getiriyor.
4Petrol ve Gaz: Gr.7 titanyum borular, denizaltı ekipmanları, ısı değiştiriciler ve borulama sistemleri gibi uygulamalarda petrol ve gaz endüstrisinde kullanılır.Zorlu çalışma koşullarında korozyona ve aşınmaya karşı dayanıklılıkları, onları açık deniz platformları ve petrol rafinerileri için idealdir.
5Tıbbi implantlar: Gr.7 titanyum tüpleri tıbbi uygulamalarda, özellikle ortopedik implantların ve cerrahi aletlerin üretimi için kullanılır.Titanyumun biyolojik uyumluluğu ve korozyon direnci, onu insan vücudu içindeki implantlar için mükemmel bir malzeme haline getirir.
6. Isı Değiştiriciler: Gr.7 titanyum borular, elektrik üretimi, kimyasal işleme ve HVAC (sıcaklık, havalandırma, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik, elektrik,ve klima uygulamaları)Tüpler korozyona direnç sağlarken sıvılar arasında verimli bir şekilde ısı enerjisi aktarır.
7Spor Ekipmanı: Gr.7 titanyum tüpleri bisiklet çerçeveleri, golf kulübü çubukları ve tenis raket çerçeveleri gibi spor ekipmanlarının üretiminde kullanılır.Alaşımın dayanıklılığı ve hafifliği, bu spor malzemelerinin performansına ve dayanıklılığına katkıda bulunur.
