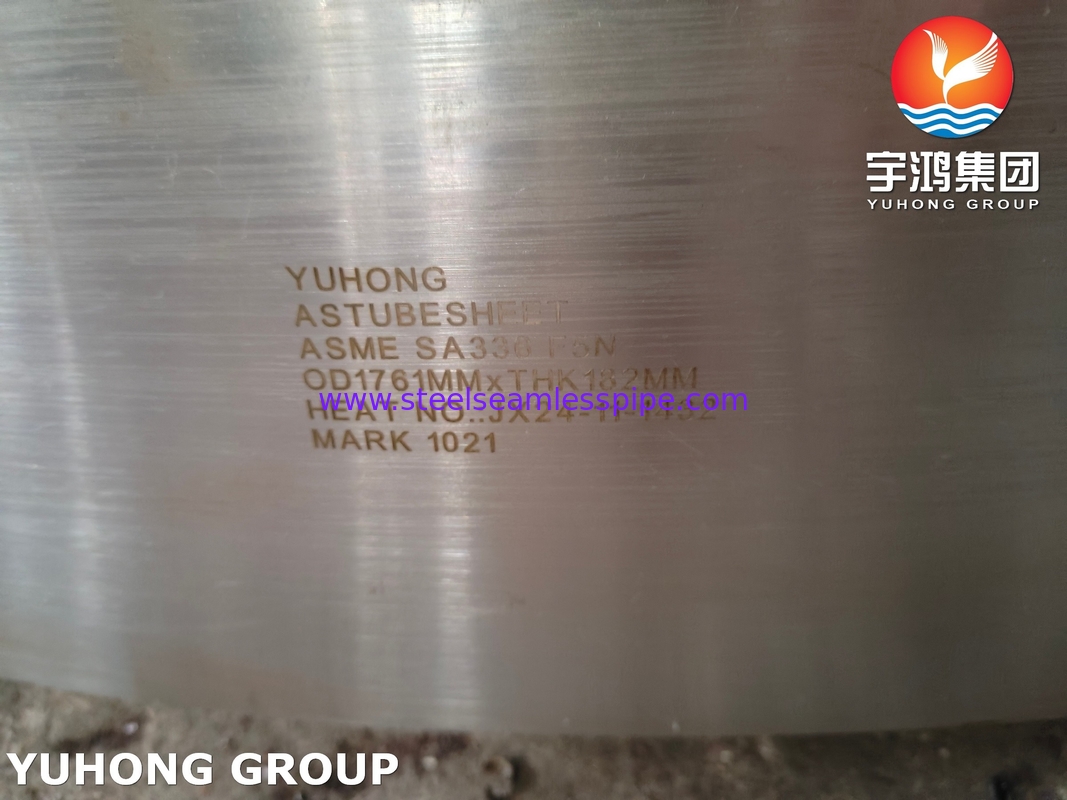

ASME SA336 F5N Isı Değiştiricisi Tüp Sayfası
SA336 F5N Isı Değiştiricisi Tüp Sayfası Nedir?
Bir ısı değiştiricisi boru levhası, kabuklu ısı değiştiricilerinde kritik bir bileşendir.Tüpleri yerinde tutan ve kabuk tarafı ile tüp tarafı arasında uygun sıvı ayrımını sağlayan bir destek yapısı olarak hareket eden.
Spesifikasyon:
ASME/ASTM SA-336 tarafından yönetilen, yüksek sıcaklık ve yüksek basınçlı hizmet için tasarlanmış dövme çelik armatürler ve bileşenler için bir standart.
F5N sınıfı, % 5 krom, % 0,5 molibden (Cr-Mo) alaşımlı çeliktir ve normalleştirilmiş ısı işlemine sahiptir ("N" eklemi).
Anahtar bileşim ve özellikler:
Kimyasal bileşimi:
Cr: 4,0 × 6,0%, Mo: 0,45 × 0,65%, C: ≤ 0,15% (genel F5'e kıyasla daha iyi kaynaklanabilirlik).
Mekanik özellikleri:
Çekim dayanıklılığı: ≥485 MPa (70 ksi)
Güç Gücü: ≥275 MPa (40 ksi)
600°C'ye kadar sıcaklıklarda yüksek sürünme direnci.
Normalleştirilmiş ısı işleminden dolayı daha iyi sertlik.
Neden SA-336 F5N tüp kağıtları için?
Yüksek sıcaklık performansları:
Uzun süreli termal stres altında dayanıklılığını korur ve deformasyonlara direnir (rafinerilerde, elektrik santrallerinde ve kimyasal işleme yönelik ısı değiştiricilerinde idealdir).
Korozyona ve oksidasyona dayanıklılık:
Krom içeriği oksidasyona ve sülfidasyona direnç sağlar (kısır gaz veya ham petrol ortamlarında yaygın).
Hidrojen servisi için uygundur (hidrojen kırılmasına dirençlidir).
Kaynatılabilirlik ve Üretim:
Standart F5'e kıyasla daha düşük karbon içeriği, kaynak öncesi/sonrası ısı işlem gereksinimlerini azaltır.
Agresif ortamlar için kaplama (örneğin paslanmaz çelik katmanı) ile uyumludur.
Isı Değiştiricilerinde Uygulama

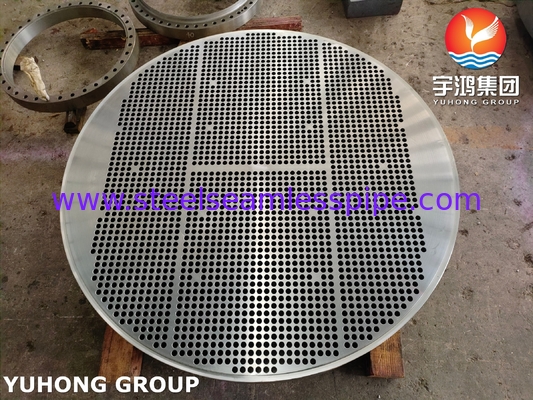

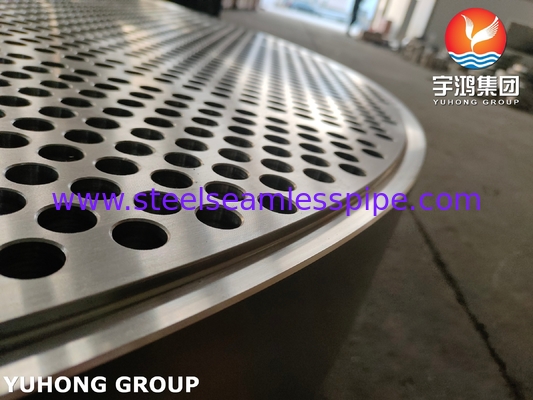

Tüp Sayfasının Rolü:
Tüpler için yapısal bir demir olarak hareket eder, hizalama ve kabuk / tüp tarafı sıvılarını mühürlemeyi sürdürür.
Farklı termal genişlemeye, basınç yüklerine ve döngüsel gerginliklere dayanmalıdır.
Tipik kullanım durumları:
Rafineri Isı Değiştiricileri: Hidrokarbonlar, H2S veya yüksek basınçlı buharı işlemek.
Elektrik Santralleri: Su ısıtıcı, kondensatör veya kazanlar.
Hidrojen veya Amonyak Tesisleri: Yüksek basınçlı, yüksek sıcaklıklı hizmet.
Tasarım ve Üretim Uygunluğu
ASME Standartları:
ASME BPVC Bölümü VIII: Basınç kaplarının / boru levhalarının tasarımını, malzeme seçimini ve üretimini yönetir.
Bölüm II (Materyaller): SA-336 F5N kimyasal/mekanik gereksinimlerini belirtir.
Bölüm IX: Cr-Mo çelikleri için kaynak prosedürleri (örneğin SMAW, GTAW).
Üretim Adımları:
Kırma: SA-336 F5N, üstün taneler yapısı için şekillendirilmiştir.

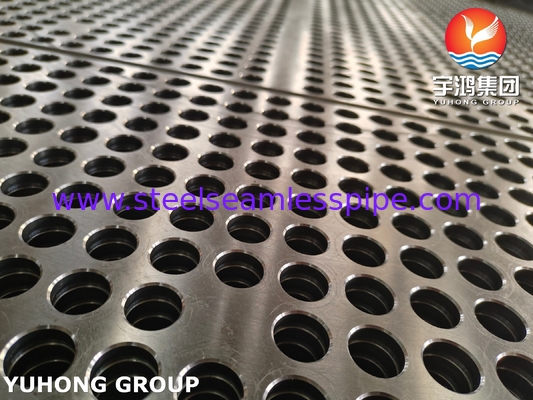

Borma: Tüp deliklerinin hassas bir şekilde delinmesi (TEMA standartları için pitch/tolerans).
Isı Tedavisi: Mikrostrüktürü iyileştirmek için normalleştirilmiş (900 °C +'a kadar ısıtılmış ve hava soğutulmuştur).
Test ve Denetim:
NDT: Eksiklikler için ultrasonik test (UT) veya radyografi (RT).
Hidrostatik Test: Basınç bütünlüğünü doğrular.
Sertlik testi: kaynak sonrası uyumluluğu sağlar.
Benzer Malzemelerle Karşılaştırma
| Malzeme |
Uygulama |
SA-336 F5N'e göre avantajları |
Sınırlar |
| SA-387 Gr.5 Cl.2 |
Kabuklar/başlar için plaka malzemesi |
Benzer Cr-Mo içeriği, düz bileşenler için daha ucuz |
F5N'den daha az sertlik |
| SA-182 F5N |
Kalıp flensler/armatürler |
Aynı standart sınıf, boru levhalarıyla uyumludur. |
Büyük çaplı borular için kullanılmamaktadır |
| Karbon çelik (SA-516) |
Düşük sıcaklık değişkenleri |
Daha düşük maliyet |
Düşük yüksek sıcaklık dayanıklılığı ve korozyon direnci |
SA-336 F5N boru sayfaları için önemli hususlar
Kaydırma Zorlukları: Düşük hidrojenli elektrotlar (örneğin, E8018-B2) ve sıkı PWHT (kaydırma sonrası ısı işleme) gerektirir.
Termal Stres Yönetimi: Tüpler (örneğin paslanmaz çelik) ve F5N boru levhası arasındaki farklılık genişlemesi ele alınmalıdır.
Korozyon Koruması: Yüksek korozif sıvılar (örneğin klorürler) için kaplama veya üst örtme gerekebilir.
Sonuçlar
ASME SA-336 F5N boru levhası, yüksek sıcaklık dayanıklılığı, korozyon direnci ve kaynaklılık dengesi sunan zorlu ısı değiştiricisi uygulamaları için sağlam bir seçimdir.Standartlaştırılmış yapısı rafiner gibi kritik endüstrilerde güvenilirliği sağlar., petrokimya ve enerji üretimi.
