ASTM B444 Inconel 625 Dikişsiz U Bend Tüp
Ürün Genel Görünümü
Yüksek korozyon ve yüksek sıcaklık hizmetleri için hassas soğuk bükülmüş nikel alaşımlı U borular
ASTM B444 Inconel 625 Dikişsiz U Bend Tubes, katı çözeltme ile güçlendirilmiş nikel-krom-molibden alaşımından UNS N06625'ten üretilir.Alaşım klorür kaynaklı korozyona mükemmel direnç sağlarASTM B444, soğuk işlenmiş dikişsiz nikel alaşımlı boru ve tüpleri kapsar.UNS N06625 ile servis gereksinimlerine bağlı olarak kızartılmış 1. sınıf veya çözeltme ile kızartılmış 2. sınıf olarak sunulur.
Soğuk bükme, bükme yarıçapının doğruluğunu, duvar kalınlığının tekdüzeliğini ve projenin özellikleri dahilinde yumurtacılığı korumak için kontrol edilen aletler kullanarak gerçekleştirilir.U borular, termal genişleme telafi ve uzun vadeli güvenilirlik gerektirdiği sabit boru levha ısı değiştiricileri için uygundur.
Teknik özellikler
|
Ürün
|
Spesifikasyon
|
|
Ürün Adı
|
ASTM B444 Inconel 625 Dikişsiz U Bend Tüp
|
|
Malzeme sınıfı
|
Inconel 625 / UNS N06625
|
|
Standart
|
ASTM B444 / ASME SB444
|
|
Tüp Türü
|
Dikişsiz U Bend Tube
|
|
Üretim süreci
|
Soğuk çekilmiş + Soğuk bükülmüş
|
|
Teslimat Şartları
|
Arıtılmış veya Çözel Arıtılmış
|
|
Dış çapı
|
12.7 ∙ 50.8 mm
|
|
Duvar kalınlığı
|
0.8 ∙ 6.35 mm
|
|
Eğilme Yarıçapı
|
TEMA veya müşteri çizimine göre
|
|
Tüp Bacak Uzunluğu
|
Özel
|
|
Denetim
|
UT, ET, Hidrostatik, PMI
|
|
Sertifikasyon
|
EN 10204 3.1
|
Ürün Özellikleri
- Katı çözeltme ile güçlendirilmiş nikel alaşımı
Yağış sertleşmesi olmadan mükemmel mekanik dayanıklılık.
Kontrol edilen bükme yarıçapı, düşük geri kalan gerginlik ve bükme bölümünde tutarlı duvar kalınlığı.
- Olağanüstü korozyon direnci
Klorür içeren ortamlar, deniz suyu, asidik ortamlar ve karışık kimyasal işleme akışları için uygundur.
- Yüksek sıcaklıkta oksidasyona dayanıklılık
Yüksek sıcaklık uygulamalarında yapısal istikrarı korur.
Tüp düzlüğü, bükülme geometri ve bacak paralelliği nakilden önce doğrulanır.
Tipik Uygulamalar
-
Shell & Tube Isı Değiştiricileri
-
Buhar Yüzey Kondensatörleri
-
Atık ısı geri kazanım üniteleri
-
Petrokimyasal süreç ısıtıcıları
-
Offshore Süreç Modülleri
-
Duman gazı kükürtsüzleştirme (FGD) sistemleri
-
Deniz soğutma ekipmanları
-
Nükleer Yardımcı Isı Değiştiriciler
-
Kimyasal Reaktörler
-
Jeotermal Isı Geri Kazanma Sistemleri
Eşdeğer malzeme sınıfları
|
Standart
|
Sınıf
|
|
ASTM / ASME
|
B444 / SB444
|
|
UNS
|
N06625
|
|
Werkstoff
|
2.4856
|
|
EN
|
NiCr22Mo9Nb
|
|
ISO
|
Alaşım 625
|
Denetim ve Test
-

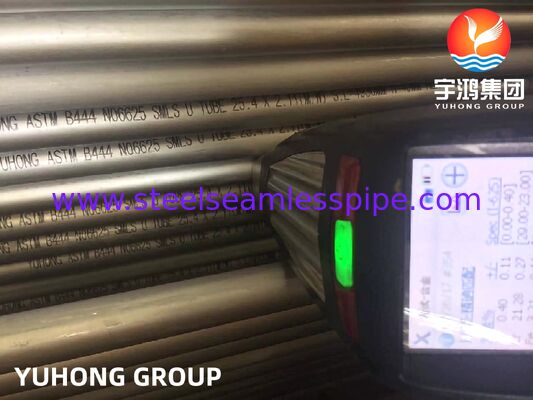

Pozitif Malzeme Kimliği (PMI)
-
Eddy akım testi (ET)
-

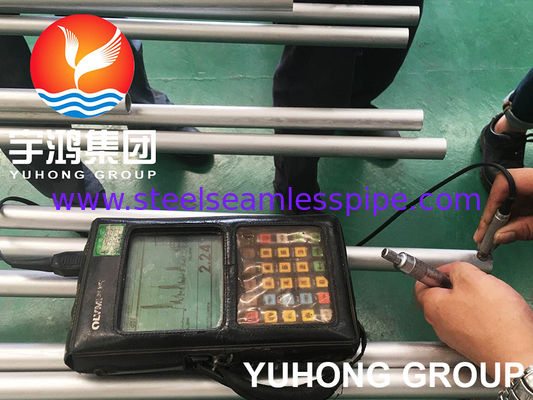

Ultrasonik Test (UT)
-
Hidrostatik Test
-
Bend Radius Denetimi
-
Duvar inceltme doğrulama
-
Yumurtalık Ölçümü
-
Renkleyici Penetrant Testi (Farklı)
-
EN 10204 3.1 Belgelendirme
Sık Sorulan Sorular
Eğiliş yarıçapı özelleştirilebilir mi?
Evet. U bükme yarıçapı ve bacak uzunluğu TEMA standartlarına veya müşteri çizimlerine göre üretilebilir.
Çözümle kızartılmış malzeme var mı?
Evet, hem 1. sınıf hem de 2. sınıf çözeltisinde kızartılmış ürünler ASTM B444'e uygun olarak sağlanabilir.
Hangi denetimler yapılır?
PMI, ET, UT, hidrostatik test, bükme denetimi ve boyut doğrulama mevcuttur.
1 Düz tüp vs. U Bend tüp
|
Özellik
|
Düz tüp
|
U Bend Tube
|
|
Üretim
|
Doğrudan Kurulum
|
Soğuk Eğilmiş Form
|
|
Termal Genişleme
|
Dış Telafi
|
Dahili Esneklik
|
|
Ortak Ekipman
|
Genel borulama
|
Shell & Tube Isı Değiştiricileri
|
2 Inconel 625 vs Hastelloy C276
|
Alaşım
|
Ana Avantajı
|
Tipik Hizmet
|
|
Inconel 625
|
Yüksek dayanıklılık + oksidasyona direnç
|
Isı değiştiricileri, denizaltı, havacılık
|
|
Hastelloy C276
|
Daha geniş kimyasal korozyon direnci
|
Agresif kimyasal işleme
|
3 Teknik Terminoloji
- Soğuk çekilmiş dikişsiz
- Soğuk şekillendirilmiş U Bend
- Minimum Eğiliş Yarıçapı
- Duvar inceltme kontrolü
- Geriye kalan stresin hafifletilmesi
- Bacak paralelliği
- Yumurtalık Toleransı
- Springback tazminatı
- Güçlü Çözüm Güçlendirme
- Termal Genişleme Telafi
- Çatlak korozyon direnci
- Yüksek sıcaklıkta oksidasyona dayanıklılık
