Kondenserler için Alçak Kanatlı Borular – ASME SB111 C68700 Alüminyum Pirinç

Ürüne Genel Bakış

Kondenserler için Düşük Kanatlı Borular,'den üretilmiştirASME SB111 C68700 / UNS C68700 alüminyum pirinç, kompakt bir tüp geometrisini korurken, kondenser tüplerinin harici ısı transfer alanını artırmak için tasarlanmıştır.

C68700, yaygın olarak şu şekilde tanımlanır:Alüminyum Pirinç B / Arsenikli Alüminyum Pirinç, alüminyum ve kontrollü arsenik ilavesi içeren bir bakır-çinko alaşımıdır. ASME SB111 / ASTM B111, kesintisiz kondenser, evaporatör ve ısı eşanjörü tüpü uygulamaları için C68700'ü tanır.

Düşük kanatçık geometrisi, tüp yüzeyi çevresinde bir dizi entegre dış kanatçık oluşturur. Aynı nominal çapa sahip düz bir boruyla karşılaştırıldığında artan dış yüzey alanı, ısı transferini geliştirebilir ve belirli bir eşanjör zarfı içerisinde daha fazla ısı transfer kapasitesi sağlayabilir.

Bu tüpler özellikle aşağıdakiler için uygundur:yüzey kondansatörleri, deniz suyu ve soğutma suyu ısı eşanjörleri, deniz kondansatörleri, tuzdan arındırma ekipmanları ve endüstriyel soğutma sistemleriAlüminyum pirinç, uygun su servis koşullarında termal iletkenlik, mekanik mukavemet ve erozyon-korozyona karşı direnç kombinasyonu nedeniyle seçilmektedir.

Temel Özellikler

• Malzeme:ASME SB111 C68700 / UNS C68700
• Malzeme tanımı:Alüminyum Pirinç B / Arsenikli Alüminyum Pirinç
• Tüp tipi:Dikişsiz alçak kanatlı boru
• Uygulama: Kondenserler ve ısı eşanjörleri
• Entegre alçak kanatçıklar harici ısı transfer yüzey alanını artırır
• Soğutma suyu ve kondenser servisi için uygundur
• Özelleştirilmiş kanat yüksekliği, eğim, duvar kalınlığı ve uzunlukta mevcuttur
• Müşteri çizimlerine ve ısı eşanjörü gereksinimlerine göre üretilmiştir
• Boyutlu ve tahribatsız muayene mevcuttur
• Enerji üretimi, denizcilik, tuzdan arındırma, petrokimya ve endüstriyel soğutma uygulamaları için uygundur

Tipik Uygulamalar

1. Yüzey Kondenserleri

C68700 düşük kanatlı tüpler kullanılabiliryüzey kondenser sistemleribuharın ısı transfer yüzeyinin bir tarafında yoğunlaştığı ve soğutma suyunun borunun içinden aktığı yer.

ASTM B111, yüzey kondansatörleri, buharlaştırıcılar ve ısı eşanjörleri için kapsanan bakır alaşımları arasında C68700'ü özel olarak tanımlar.

2. Enerji Santrali Kondenserleri

Tüpler aşağıdaki durumlarda kondenser ve yardımcı soğutma ekipmanı olarak düşünülebilir:

• Termik santraller
• Kombine çevrim enerji santralleri
• Endüstriyel enerji üretim tesisleri
• Kojenerasyon sistemleri

3. Deniz ve Deniz Suyu Soğutma

C68700, soğutma suyunu içeren kondansatör ve ısı eşanjörü boru servisiyle yaygın olarak ilişkilidir. Alüminyum-pirinç bileşimi, çalışma kimyası ve su hızı uygun şekilde kontrol edildiğinde özellikle denizcilik ve deniz suyuyla ilgili ekipmanlarla ilgilidir.

Tipik ekipman şunları içerir:

• Deniz kondansatörleri
• Merkezi soğutma sistemleri
• Motor soğutucuları
• Açık deniz soğutma ekipmanları
• Gemi ısı eşanjörleri

4. Tuzdan Arındırma Ekipmanı

C68700 alçak kanatlı tüpler, özel su kimyası ve tasarım koşullarına bağlı olarak tuzdan arındırma ve deniz suyu arıtma sistemlerinde kullanılan ısı transfer ekipmanları için tedarik edilebilir.

5. Endüstriyel Isı Eşanjörleri

Potansiyel uygulamalar şunları içerir:

• Soğutma suyu ısı eşanjörleri
• Proses kondansatörleri
• Yağ soğutucuları
• Su soğutucuları
• Kimyasal proses ısı eşanjörleri
• Endüstriyel sirkülasyonlu su sistemleri

Tipik Boyut Aralığı

Kesin boyutlar, kondenser tasarımına, termal hesaplamaya, boru levha konfigürasyonuna ve ilgili proje spesifikasyonuna göre seçilmelidir.

Tipik üretim aralıkları şunları içerebilir:

ASTM B111/B111M-24 dikişsiz kondansatör borularını kapsar3 1/8 inç (80 mm) çapGerçek düşük kanatlı boru boyutları normal olarak eşanjör tasarımına ve alıcının spesifikasyonuna göre belirlense de.

Önemli:Yukarıdaki boyut değerleri, evrensel ASME SB111 boyut gerekliliklerinden ziyade tipik üretim aralıklarıdır. Nihai boyutlar, toleranslar, kanat geometrisi, temper ve muayene gereklilikleri, satın alma spesifikasyonuna ve standardın ilgili baskısına göre doğrulanmalıdır.

C68700 Kimyasal Bileşimi

Tipik kimyasal bileşim gereklilikleriUNS C68700 alüminyum pirinçkatmak:

C68700, Bakır Geliştirme Derneği'nin UNS veritabanı tarafından şu şekilde sınıflandırılmıştır:Alüminyum Pirinç, Arsenikyaklaşık %76-79 bakır, %1,8-2,5 alüminyum ve %0,02-0,06 arsenik, dengeyi çinko oluşturur.

Sözleşmeli tedarik için,geçerli ASME/ASTM sürümü ve satın alma spesifikasyonu önceliklidirgenelleştirilmiş kompozisyon tabloları üzerinden.

Mekanik Özellikler

Mekanik özellikler borunun sıcaklığına ve uygulanabilir boyut aralığına bağlıdır. ASME SB111/ASTM B111, tüm C68700 tüplerini tek bir evrensel mekanik özellik değerine sahipmiş gibi ele almak yerine, belirtilen kıvama göre gereksinimleri sağlar. ASTM B111 aşağıdaki koşulları tanır:tavlanmış, hafif çekilmiş, sert çekilmiş ve sert çekilmiş/uç tavlanmış.

C68700 kondansatör tüpleri için değerlendirilen tipik özellikler şunları içerir:

• Çekme mukavemeti
• Geçerli olduğu yerde akma mukavemeti / geçirmezlik mukavemeti
• Uzama
• Sertlik
• Genişleme davranışı
• Düzleştirme performansı

Ticari bir ürün sayfası için garanti edilen değerlerin aşağıdakilere göre belirtilmesi tercih edilir:sipariş edilen temper ve mevcut ASME SB111 spesifikasyonu, her kıvama hatalı şekilde uygulanabilecek tek bir mekanik özellik tablosu sunmak yerine.

Üretim Süreci

Düşük kanatlı C68700 kondenser tüplerimiz aşağıdaki gibi kontrollü bir sırayla üretilebilir:

1. C68700 alaşımlı kütük/tüp hazırlama
2. Dikişsiz boru üretimi
3. Soğuk çekme veya boyutlandırma
4. İstenilen tava göre ısıl işlem
5. Doğrultma
6. Hassas boyut kontrolü
7. Entegre düşük kanatçık oluşturma
8. Kanat geometrisi denetimi
9. Tüp yüzey temizliği
10. Tahribatsız ve boyutsal muayene
11. Son işaretleme ve paketleme

ASTM B111, belirtilen durumda dikişsiz borular üretebilen döküm, ekstrüzyon, çekme, tavlama, düzleştirme, düzeltme ve diğer işlemleri içeren üretim yollarını açıklar.

Muayene ve Test

Kondenser ve ısı eşanjörü servisine uygunluğu sağlamak için muayene şunları içerebilir:

Kimyasal Analiz

C68700 alaşım kimyasını doğrulamak için pozitif malzeme tanımlama veya laboratuvar kimyasal analizi yapılabilir.

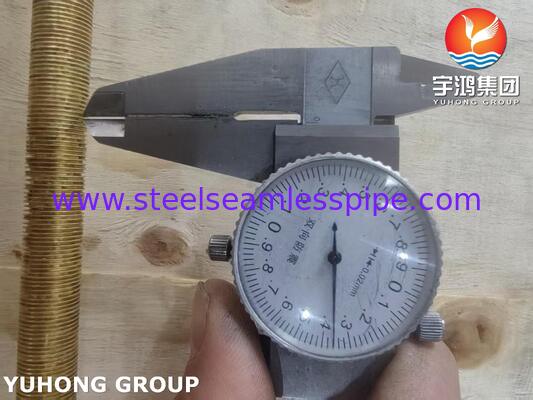

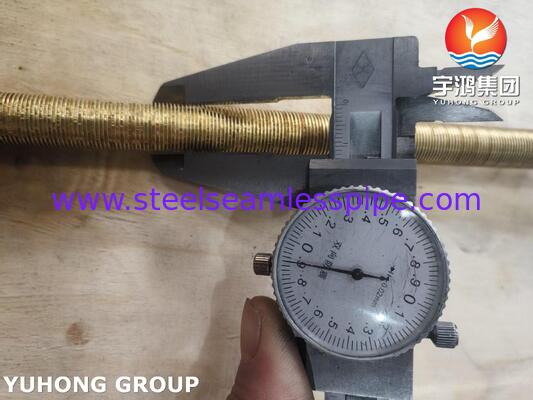

Boyutsal Muayene

Tipik boyut kontrolleri şunları içerir:

• Dış çap
• Duvar kalınlığı
• Tüp uzunluğu
• Yüzgeç yüksekliği
• Yüzgeç aralığı
• Yüzgeç kökü boyutları
• Doğruluk
• ovallik
• Bitiş koşulu

Çekme Testi

Çekme testi, mekanik performansı doğrulamak için geçerli malzeme spesifikasyonuna ve sipariş edilen tava göre gerçekleştirilir.

Genişletme Testi

Genişleme testi, tüpün kabul edilemez çatlama veya arıza olmadan kontrollü genişlemeye dayanma yeteneğini değerlendirir.

Düzleştirme Testi

Düzleştirme testi borunun sünekliğini ve malzeme bütünlüğünü değerlendirir.

Girdap Akımı Testi

Girdap akımı muayenesi, tüp duvarındaki ilgili süreksizliklerin tespit edilmesi için tahribatsız bir yöntem olarak kullanılabilir.

Hidrostatik Test

Hidrostatik test, satın alma siparişinde veya geçerli standartta belirtildiği yerde yapılabilir.

Pnömatik / Hava Sualtı Testi

Proje şartnamesi gerektirdiğinde pnömatik sızdırmazlık testi de yapılabilmektedir.

ASTM B111/B111M genleşme, düzleşme ve artık gerilim testlerini tanımlar ve ayrıca test gereksinimleri/seçenekleri arasında girdap akımı, hidrostatik ve pnömatik incelemeleri de sağlar.

Görsel ve Yüzey Denetimi

Tüp yüzeyi aşağıdakiler açısından incelenir:

• Çatlaklar
• Laminasyonlar
• Dikişler
• Aşırı çizikler
• Yüzey kusurları
• Yüzgeç hasarı
• Deformasyon
• Korozyon veya kirlenme

Düşük Kanatlı Tasarımın Avantajları

Düşük kanatçıklı konfigürasyonun temel amacı, orantılı olarak daha büyük bir taban borusu çapı gerektirmeden harici ısı transfer alanını arttırmaktır.

Düz kondansatör tüpleriyle karşılaştırıldığında alçak kanatlı tüpler şunları sunabilir:

• Artırılmış harici ısı transfer alanı
• Kompakt bir eşanjörde daha fazla ısı transfer kapasitesi
• Gerekli eşanjör yüzey alanında potansiyel azalma
• Mevcut tüp levha düzenlerinin verimli kullanımı
• Kabuk tarafı ısı transfer katsayısının boru tarafı katsayısından daha düşük olduğu pratik bir çözüm

Gerçek termal avantaj, kanat geometrisine, akışkan özelliklerine, hıza, kirlenmeye, sıcaklık farkına, basınç düşüşüne ve komple ısı eşanjörü tasarımına bağlıdır.

Neden C68700 Alüminyum Pirinç Seçilmeli?

C68700, bakır açısından zengin bir matrisi alüminyum ve kontrollü arsenik ilavesiyle birleştirir. Kondenser ve ısı eşanjörü borularında yerleşik kullanımı, onu soğutma suyu hizmeti için uygun bir malzeme seçeneği haline getirir.

Kondenser uygulamalarına yönelik başlıca avantajları şunlardır:

• İyi termal transfer kapasitesi
• Boru uygulamaları için uygun mekanik dayanım
• Yerleşik kondansatör borusu spesifikasyon kapsamı
• Uygun su hizmeti koşullarında erozyon-korozyona karşı iyi direnç
• Denizcilik ve endüstriyel soğutma suyu ekipmanlarına uygunluk
• Farklı tüp sıcaklıklarında kullanılabilirlik

ASTM B111 özellikle C68700'ü şu şekilde tanımlar:Alüminyum Pirinç Bdikişsiz kondansatör boruları için uygundur ve mevcut B111/B111M kapsamı yüzey kondenserlerini, buharlaştırıcılarını ve ısı eşanjörlerini içerir.

Kalite Güvencesi

Her üretim partisine aşağıdakiler gibi uygun kalite belgeleri sağlanabilir:

• Malzeme Test Sertifikası (MTC)
• Kimyasal bileşim raporu
• Mekanik test sonuçları
• Boyutsal inceleme raporu
• Girdap akımı test raporu
• Belirtildiği takdirde hidrostatik test raporu
• Isı/parti izlenebilirliği
• Uygunluk belgesi
• Gerektiğinde üçüncü taraf denetim belgeleri

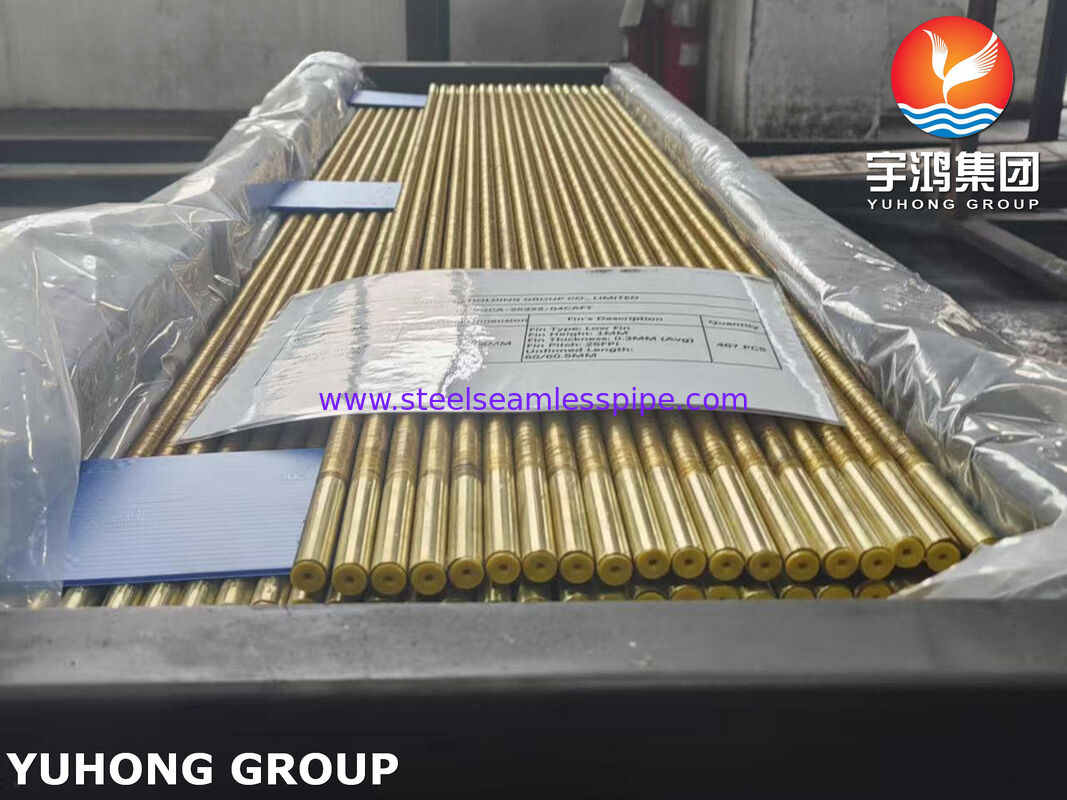

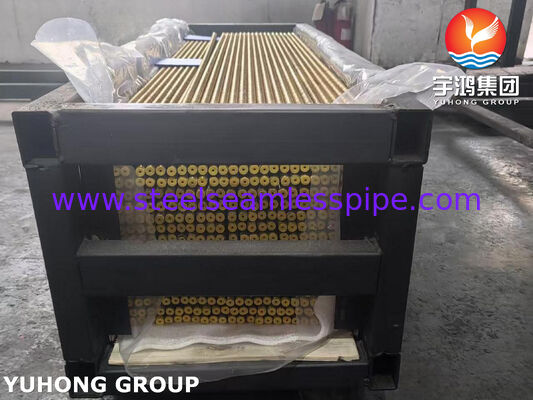

Ambalajlama

C68700 alçak kanatlı borular, boru uzunluğuna ve müşteri gereksinimlerine göre uygun ihracat ambalajında ​​tedarik edilebilir.

Tipik koruma şunları içerebilir:

• Plastik uç kapakları
• Koruyucu ambalaj
• Neme dayanıklı ambalaj
• Kimlik etiketleri ile paketleme
• Gerektiğinde tahta sandıklar veya ihracat sınıfı ambalajlar

İzlenebilirlik açısından her paket malzeme kalitesi, boyutu, uzunluğu, ısı/lot numarası, miktarı ve geçerli spesifikasyonlarla işaretlenebilir.

Önerilen Ürün Konumlandırması

ASME SB111 C68700 Kondenserler ve Isı Eşanjörleri için Düşük Kanatlı Borular

Bu ürün özellikle aşağıdakiler için alüminyum-pirinç alçak kanatlı borular arayan müşteriler için uygundur:

Yüzey Kondenserleri | Enerji Santrali Kondenserleri | Deniz Eşanjörleri | Deniz Suyu Soğutma | Tuzdan Arındırma Ekipmanları | Endüstriyel Soğutma Sistemleri
