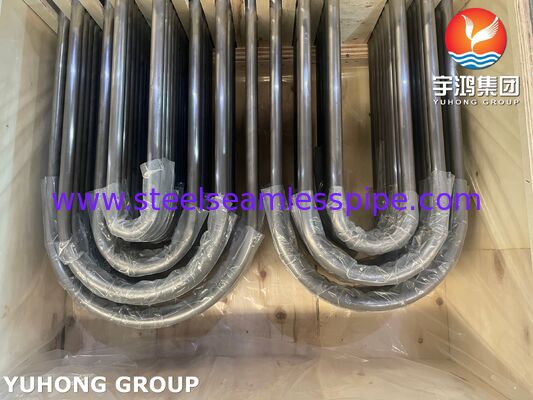

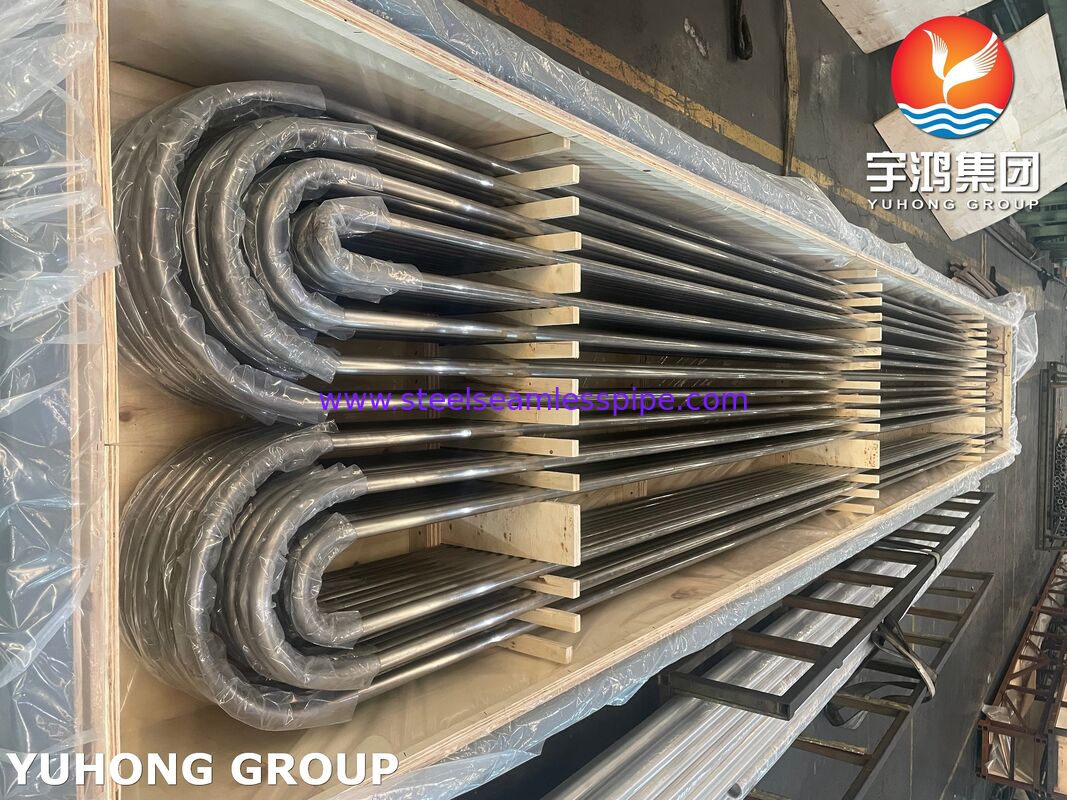

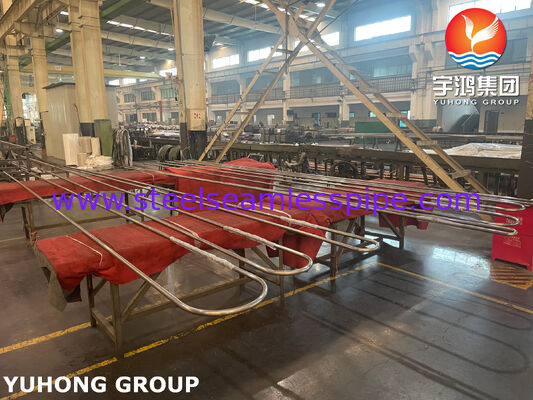

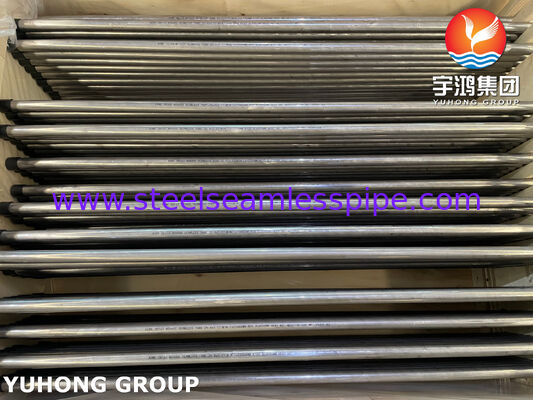

Kondenser ve Kabuk & Borulu Isı Eşanjörü için ASME SB163 N04400 Nikel Alaşımlı U-Büküm Borusu
Ürün Genel Bakışı
ASME SB163 N04400 Nikel Alaşımlı U-Büküm Borusu | Dikişsiz Monel 400 Isı Eşanjörü ve Kondenser Borusu
Yuhong Group Co., Ltd., basınçlı kaplar, hava soğutucuları, boru demetleri, U-büküm boruları, kanatlı borular, boru plakaları, bafıllar ve başlıklar dahil olmak üzere kapsamlı ısı eşanjörü bileşenleri tedarik etmektedir. U-büküm ısı eşanjörü boru uzmanlığımız, ASME SB-163 büküm geometrisi, et kalınlığı incelmesi hesaplaması ve uç hazırlığına odaklanmaktadır.
Bu ürün, kondenser ve ısı eşanjörü hizmeti için tasarlanmış dikişsiz nikel-bakır UNS N04400 U-büküm borusudur. ASME SB-163, 3 inç (76,2 mm) ve altı dış çapı, 0,148 inç (3,76 mm) ve altı minimum et kalınlığını veya 0,165 inç (4,19 mm) ve altı ortalama et kalınlığını kapsar. N04400, tavlanmış veya gerilim giderilmiş olarak tedarik edilir, tavlanmış uçlar spesifikasyona göre mevcuttur. Küçük çaplı ince etli dönüştürücü boyutları, belirtildiğinde ASME SB-163 Ek X2 tarafından kapsanır.
Kimyasal Bileşim
ASME SB-163 Tablo 1
| Element |
N04400, % |
| Nikel |
63.0 min |
| Bakır |
28.0-34.0 |
| Demir |
2.5 max |
| Mangan |
2.0 max |
| Karbon |
0.3 max |
| Silikon |
0.5 max |
| Kükürt |
0.024 max |
Mekanik Özellikler ve Koşullar
ASME SB-163 Tablo 3
| Koşul |
Çekme, min |
Akma 0.2% ofset, min |
Uzama, min |
Sertlik |
| Tavlanmış |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Gerilim giderilmiş |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
Tavlanmış uçlar için B75 max |
N04400 tavlanmış veya gerilim giderilmiş olarak tedarik edilir. Gerilim giderilmiş borunun tavlanmış uçları varsa, tavlama sonrası sertlik ASME SB-163 Tablo 3 değerini aşmamalıdır. ASME SB-163 tane boyutu gereksinimleri, N04400 için değil, UNS N08120, UNS N08810 ve UNS N08811 için geçerlidir.
Üretim, Test ve U-Büküm Kontrolleri
Dikişsiz N04400 boru soğuk işlenir ve ısıl işlem görür. ASME SB-163 gerektirir:
- Kimyasal analiz
- Çekme testi
- Tavlanmış uçlar belirtildiğinde sertlik testi
- Genişletme testi
- Hidrostatik veya tahribatsız elektrik testi
Genişletme testi, parti başına bitmiş boru uzunluklarının %1'inin bir ucunda gerçekleştirilir (100 borudan az partiler için minimum bir tüp). 60°'lik bir genişletme aleti, belirtilen dış çapı %30 oranında artırır ve genişletilmiş numune duvarda çatlama göstermemelidir.
Her tüp, hidrostatik veya tahribatsız elektrik testine tabi tutulur. Hidrostatik test için, 1/2 inç (3,2 mm) ve daha büyük dış çapa ve 0,015 inç (0,38 mm) ve üzeri et kalınlığına sahip borular, hesaplanan lif gerilimi izin verilen S'yi aşmadığı sürece 1000 psi (6,9 MPa) olarak test edilir. N04400 için S, tavlanmış durumda 17.500 psi (120,6 MPa) ve gerilim giderilmiş durumda 21.200 psi (146,2 MPa)'dır.
ASME SB-163 Ek S1 U-Büküm Gereksinimleri
| Kontrol |
ASME SB-163 S1 Gereksinimi |
| Büküm Dış Çapı |
Teğet noktalarının içindeki herhangi bir kesitte nominalin %10'u dahilinde |
| Tepe duvarı |
TF = T(2R)/(2R + D)'den az olmamalıdır |
| Bacak aralığı |
Merkez çizgisi yarıçapı R'ye göre tolerans: 18 inçe kadar, 1/16 inç; 18-30 inç üzeri, 3/32 inç; 30-36 inç üzeri, 1/8 inç |
| Bacak uzunluğu farkı |
Maksimum 1/2 inç (3,2 mm) |
| Büküm sonrası hidro |
Minimum 5 s bekleme süresi; basınç hesaplaması için 26.600 psi (183,3 MPa) lif gerilimi |
Sipariş, Özelleştirme ve Uygulamalar
ASME SB-163 kapsamındaki sipariş bilgileri alaşım, durum, yüzey, boyutlar, imalat işlemleri, test gereksinimleri, uçlar, ek gereksinimler ve muayene spesifikasyonlarını içerir.
Özel U-büküm seçenekleri şunları içerir:
- Büküm yarıçapı R
- Bacak uzunluğu
- Tavlanmış uçlar
- Bükme sonrası hidro
- NDE ve üçüncü taraf tanıklığı
Eşleşen boru plakaları, bafıllar, başlıklar ve kanatlı borular mevcuttur. Tipik uygulamalar, nikel-bakır korozyon direncine ihtiyaç duyulan kondenserler, ısı eşanjörleri, hava soğutucuları, boru demetleri ve deniz veya kimyasal soğutma görevlerini içerir. Dikişsiz yapı, boyuna kaynak dikişlerini ortadan kaldırırken, U-büküm tasarımı saha kaynaklarını azaltır ve termal genleşmeyi karşılar.
Sıkça Sorulan Sorular
Ortalama duvar vs minimum duvar? ASME SB-163 her ikisini de kapsar. U-büküm tepe duvarı hesaplaması için T, belirtilen minimum duvar veya izin verilen eksi duvar toleransı eksi belirtilen ortalama duvardır.
N04400 için tane boyutu gerekli mi? Hayır. ASME SB-163 tane boyutu gereksinimi UNS N08120, UNS N08810 ve UNS N08811 için geçerlidir.
Hidrostatik test bükmeden sonra yapılabilir mi? Evet, belirtildiğinde. Minimum bekleme süresi 5 saniyedir ve hidrostatik test basıncını hesaplamak için gereken lif gerilimi 26.600 psi (183,3 MPa)'dır.
