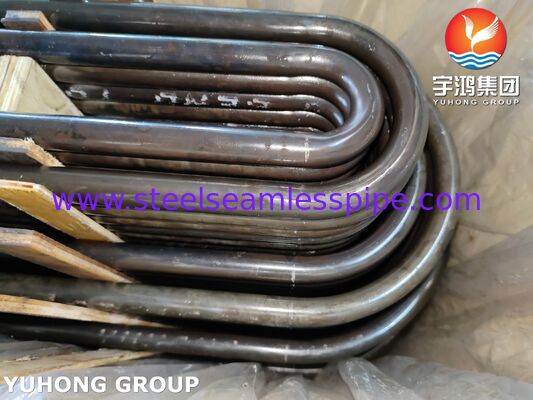

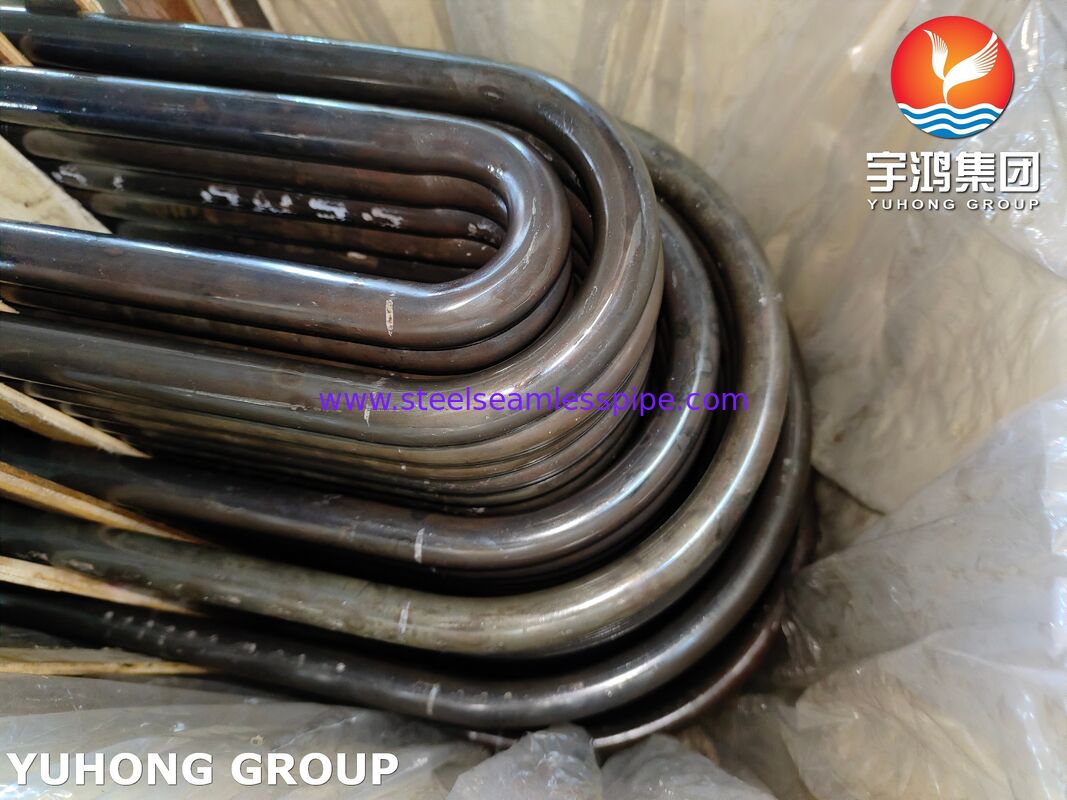

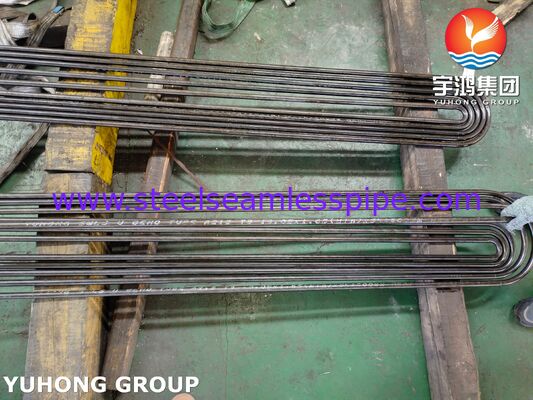

ASME SA213 T9 Yüksek sıcaklıklı ısı değiştiricisi hizmetleri için dikişsiz U borusu
Şirket ve Ürün Konumlandırması
Yuhong Group Co., Ltd. ısı değiştiricisi boru çözümlerinde uzmanlaşmış ve özellikleYüksek sıcaklıklı kabuk ve boru ısı değiştiricisi hizmeti için U bükme boru şekillendirme ve ısı işlemeTüm ürünler ASME Bölüm II ve ASTM özelliklerine tam uygun olarak üretilir ve belgelenir.
Kimyasal bileşim (ASME SA-213 / ASTM A213 Tablo 1)
| Eleman |
Tasarım (%) |
Gereklilik |
| Karbon (C) |
≤ 0.15 |
En fazla. |
| Mangan (Mn) |
0.30 - 0.60 |
Aralık |
| Fosfor (P) |
≤ 0.025 |
En fazla. |
| Kükürt (S) |
≤ 0.025 |
En fazla. |
| Silikon (Si) |
0.25 - 1.00 |
Aralık |
| Krom (Cr) |
8.00 - 10.00 |
Aralık |
| Molibden (Mo) |
0.90 - 1.10 |
Aralık |
Referans: ASME SA-213/SA-213M Tablo 1 (Düşük alaşımlı çelikler - sınıf T9, UNS K90941)
% 9 krom içeriği koruyucu bir krom oksit tabakasının oluşumu yoluyla oksidasyona direnç sağlar; % 1 molibden yüksek sıcaklıklarda sürünme dayanıklılığına katkıda bulunur.
Mekanik Özellikler ve Isı Tedavisi
Çekim ve sertlik gereksinimleri (ASME SA-213 Tablo 4)
| Mülkiyet |
Gereklilik |
| Çekim Gücü, min |
415 MPa (60 ksi) |
| Üretim Gücü, min |
205 MPa (30 ksi) |
| Uzunluğu (2 inç veya 50 mm), min |
% 30 |
| Sertlik, maksimum |
179 HBW / 190 HV |
| Rockwell, en fazla. |
89 HRB |
Referans: ASME SA-213/SA-213M Tablo 4
Isı işleme (ASME SA-213 Tablo 3)
| Sınıf |
UNS numarası |
Sıcak işlem tipi |
Sıcaklık |
| T9 |
K90941 |
Tam veya izotermik yalıtım; veya normalleştirmek ve ısıtmak |
1250°F [675°C] dakika |
Referans: ASME SA-213/SA-213M Tablo 3
T9 dahil olmak üzere ferritik alaşımlı çelikler için ısı işlemleri ayrı olarak ve sıcak şekillendirme için ısıtmanın yanı sıra yapılmalıdır.Tablo 3'ün gereksinimlerine uygun olarak borular ısı tedavisi için yeniden ısıtılır..
Üretim ve Test Gereksinimleri
Üretim süreci
Tüpler dikişsiz bir işlemle üretilecek ve belirtildiği gibi ya sıcak bitmiş ya da soğuk bitmiş olacaktır.
ASME SA-213'e göre gerekli testler
Her parti aşağıdaki denetimlere tabi tutulur:
| Test |
Sıklık |
| Gerim testi |
Her parti için bir tüpten bir numune (≤50 tüp); her parti için iki tüp (>50 tüp) |
| Sertlik testi (Brinell/Vickers/Rockwell) |
Her partiye iki tüp |
| Düzleştirme testi |
Her partiye bir bitmiş tüpün her ucunda |
| Yanma testi |
Her parti için bir bitmiş tüpün her ucu (düzleştirme testinden farklı bir tüp) |
| Hidrostatik veya yok edici olmayan elektrik testi |
Her tüp |
Referans: ASME SA-213/SA-213M Bölüm 9 ve 10
Özel Dikkat:Bu spesifikasyona dahil olan bazı ferritik çelikler, kritik sıcaklıklarının üzerinde hızlı bir şekilde soğutulursa sertleşir.% 4 ve daha fazla krom içeren çelikler, % 8-10 Cr' içeren T9 dahil olmak üzere, yüksek sıcaklıklarda havadan soğutulduğunda hava sertleşebilirKritik sıcaklıkların üzerinde ısıtma içeren işlemler (yağma, flanslama, sıcak bükme) uygun bir ısı işlemi ile takip edilmelidir.
Üretim Yeteneklerini Desteklemek
Yuhong Group, ısı değiştiricisi imalatı için entegre tedarik sağlar:
| Bileşen |
Maddi Uyumluluk |
| U bükümlü borular |
ASTM A213 T9 (ve diğer T sınıfları) |
| Düz tüpler |
ASTM A213 / A269 / A249 |
| Tüp kağıtları |
SA-516 Gr.70, SA-266, kaplama malzemeleri |
| Sıfırlayıcılar |
Karbon çelik, paslanmaz çelik |
| Kabuklar ve kanallar |
SA-516 Gr.70SA-240 |
En az U bükme yarıçapı:1.5 * Aşırı doz(standart), anlaşma üzerine daha sıkı yarıçaplar ile.
Uygulama Alanı
ASME SA-213 T9 dikişsiz borular, aşağıdakileri içeren yüksek sıcaklıklı, yüksek basınçlı hizmetler için tanımlanmıştır:
- Süper ısıtıcılar ve yeniden ısıtıcılarElektrik santrallerinin kazanlarında
- Kabuklu ısı değiştiricilerrafinerilerde ve petrokimyasal tesislerde
- Sıcaklık değiştiricisi tüp kümeleriYüksek sıcaklıklı işlem hizmetleri için
- Hava soğutmalı ısı değiştiricisiboru bölümleri
- Yangınlı ısıtıcı konveksiyon bölümlerive çatlak fırın boruları
Çalışma kaplaması:Yaklaşık olarak600-650°C (1110-1200°F)Oksidasyon direnci ve sürünme gücü korunur.
Teknik Önemli Noktalar ve Özelleştirme
Oksidasyon direnci:8-10% krom içeriği, düşük alaşım sınıflarına kıyasla yüksek sıcaklıkta oksidlenme ve buhar ortamlarında ölçeklenmeye üstün direnç sağlayan istikrarlı bir koruyucu oksit ölçeği oluşturur.
Sürünme Gücü:0,90-1,10% molibden eklenmesi, süper ısıtıcı ve yeniden ısıtıcı uygulamalarda uzun süreli hizmet için gerekli olan yüksek sıcaklıkta daha yüksek dayanıklılık ve sürünme direnci sağlar.
Kişiselleştirme:
- Dış çapı: 6.35mm ila 219.1mm (veya belirtildiği gibi)
- Duvar kalınlığı: 0.8mm - 15mm (sıraya göre minimum veya ortalama duvar)
- Uzunluk: 12m+'ye kadar özel veya rastgele uzunluklar
- U bükme yarıçapları: Standart 1.5*OD; özel yarıçaplar mevcuttur.
- Yüzey finişi: Yontulmuş, turşulanmış veya parlak bir şekilde kızartılmış
- Son hazırlama: düz, kavisli veya iplikli
SORULAR - T9 U-Tubesi Seçimi için Teknik Dikkatler
S: Neden süper ısıtıcı hizmeti için T22 veya T11 yerine T9'u seçtiniz?
T9, % 9 krom ve % 1 molibden içeriği nedeniyle yüksek sıcaklıklarda daha yüksek oksidasyon direnci ve sürünme gücü sunar.Daha düşük alaşım derecelerinin hızlandırılmış ölçeklenmesine maruz kalabileceği daha sıcak süper ısıtıcı ve yeniden ısıtıcı bölümler için uygun hale getirir.
S: ASME SA-213 T9 boruları için hangi ısı işlemine ihtiyaç vardır?
T9 tüpleri, en az 1250°F [675°C] sıcaklıkta normelleştirilmeli ve kalınlaştırılmalı veya tam veya izotermik olarak kızartılmalıdır.
S: T9 U tüpleri için hangi test zorunludur?
Her tüp için hidrostatik veya yıkıcı olmayan elektrik testi gereklidir.
