B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Alloy Steel 45 Degree LR Elbise

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	API , ABS, DNV, GL , LR, NK.
Model numarası:	ASTM A234 WP9 CL1/CL3 Alaşımlı çelik 180 derece dirseği

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 adet
Ambalaj bilgileri:	Kontrplak kasa veya Palet
Teslim süresi:	7 Gün
Ödeme koşulları:	L/C, T/T

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (350)

Paslanmaz Çelik Dikişsiz Boru (347)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (172)

Fin Tüpü (749)

Isı eşanjörü (41)

Eşanjör Borusu (479)

Sıcaklık Değiştiricisi tüp kümesi (55)

Eşanjör Boru Sayfası (130)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (134)

Nikel Alaşım Boru (275)

Nikel Alaşımlı Boru (110)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (223)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (163)

çelik uydurma (881)

Çelik Flanş (682)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Ürün adı:	Alaşımlı çelik Buttweld dirseği	Şartname:	ASTM A234, ASME SA234
Boyut Standardı:	ASME/ANSI B16.9	Malzeme:	ÇP9
Öfke:	CL1, CL3	Od:	1/8”NB ila 48”NB
Ağırlık:	Çizelge 10'lar - Çizelge XXS	Bükme Yarıçapı:	R=1D, 2D, 3D, 5D, 6D, 8D, 10D veya Özel
Tip:	45 Derece Dirsek
Vurgulamak:	ASTM A234 WP9 alaşımlı çelik dirsek , B16.9 alın kaynağı bağlantı parçaları 45 derece , SA234 WP9 CL1 LR dirsek

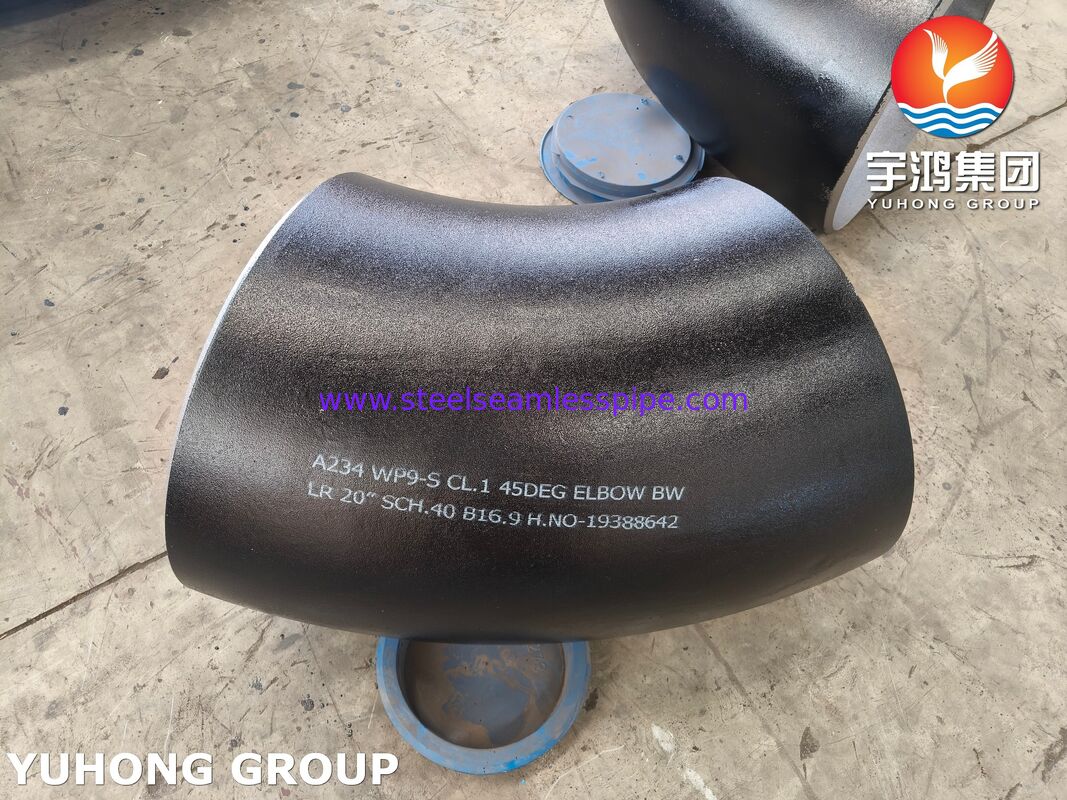

ANSI B16.9 ASTM A234 WP9CL1Alaşımlı Çelik 45 DERECE. LR Dirsek Alın Kaynaklı Boru Bağlantı Elemanları

ASME/ANSI B16.9 ASTM A234 WP9 CL1 Alaşımlı Çelik 45° LR Alın Kaynaklı Dirsek , 9Cr-1Mo çeliğinin sürünme-kopma dayanımını, uzun yarıçaplı bir bükümün düşük basınç düşüşü faydalarıyla birleştiren kritik, yüksek bütünlüklü bir boru bileşenidir. Hepsi tamamen tavlanmış durumda, şiddetli, yüksek sıcaklık ortamlarında optimum performans için sunulur. Sınıf 1 (CL1): Bu, ısıl işlem koşulunu belirtir. WP9 için CL1, bağlantı elemanının tamamen tavlanmış veya izotermal tavlanmış durumda tedarik edilmesini gerektirir. Bu, yüksek sıcaklıklarda optimum süneklik ve sürünme direnci ile kararlı bir mikro yapı (ferritik) sağlar. (Not: Söndürülmüş ve temperlenmiş koşullar için CL3 mevcuttur, ancak sürekli yüksek sıcaklık sürünme hizmeti için CL1 tercih edilir).

Kimyasal BileşimASTM A234 WP9 Alın Kaynaklı Bağlantı Elemanları SA234 WP9 CL1 Alaşımlı Çelik 45 Derece LR Dirsek

Derece	Bileşim, %
Derece	C	Mn	P	S	Si	Cr	Mo
WP1	0.28 maks	0.30-0.90	0.045	0.045	0.10-0.50	…	0.44-0.65
WP12 CL1, WP12 CL2	0.05-0.20	0.30-0.80	0.045	0.045	0.60 maks	0.80-1.25	0.44-0.65
WP11 CL1,	0.05-0.15	0.30-0.60	0.030	0.030	0.50-1.00	1.00-1.50	0.44-0.65
WP11 CL2, WP11 CL3	0.05-0.20	0.30-0.80	0.040	0.040	0.50-1.00	1.00-1.50	0.44-0.65
WP22 CL1, WP22 CL3	0.05-0.15	0.30-0.60	0.040	0.040	0.50 maks	1.90-2.60	0.87-1.13
WP5 CL1, WP5 CL3	0.15 maks	0.30-0.60	0.040	0.030	0.50 maks	4.0-6.0	0.44-0.65
WP9 CL1, WP9 CL3	0.15 maks	0.30-0.60	0.030	0.030	1.00 maks	8.0-10.0	0.90-1.10
WP91	0.08-0.12	0.30-0.60	0.020	0.010	0.20-0.50	8.0-9.5	0.85-1.05
WP911	0.09-0.13	0.30-0.60	0.020	0.010	0.10-0.50	8.5-9.5	0.90-1.10

ASTM A234 WP9 Alın Kaynaklı Bağlantı Elemanları SA234 WP9 CL1 Alaşımlı Çelik 45 Derece LR Dirsek Mekanik Özellikleri

Derece

WPC, WP11 CL1, WP12 CL2

WP1

WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1

WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3

WP91

Tip1 ve 2

WP92

WP911

Çekme dayanımı,

aralık Ksi [MPa]

70-95 [485-655]

55-80 [380-550]

60-85

[415-585]

75-100 [520]

90 [620]

90-120 [620-840]

Akma dayanımı, min, Ksi [MPa] (0.2% ofset veya 0.5% uzama yük altında)

40 [275]

30 [205]

45 [310]

60 [415]

64 [450]

Şartname

Şartnameler	ASTM A234 / ASME SA234
Boyutlar	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Boyut	1/8” NB İLA 48” NB. (Dikişsiz ve %100 X-Ray Kaynaklı, İmal Edilmiş)
Tip	Dikişsiz / Kaynaklı / İmal Edilmiş
Bükme Yarıçapı	R=1D, 2D, 3D, 5D, 6D, 8D, 10D veya Özel
Kalınlık	Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS

Sipariş ve İşaretleme Bilgileri

Bu bağlantı elemanını temin ederken, tam açıklama şunları içermelidir:

Standart (ASME B16.9)
Malzeme (ASTM A234 / SA234 WP9 CL1/CL3)
Tip (45° Dirsek)
Yarıçap (LR – Uzun Yarıçap)
Nominal Boru Boyutu (örn. NPS 6)
Çizelge / Et Kalınlığı (örn. Sch 80, Sch 160 veya XXS)

Uygulamalar

WP9 alaşımının yüksek sıcaklıklara (yaklaşık 600°C / 1100°F'ye kadar) uzun süreli maruz kalmaya dayanma ve sülfidasyon ve oksitleyici atmosferlere direnme yeteneği nedeniyle, bu bağlantı elemanı öncelikle şunlarda kullanılır:

Petrol ve Gaz Rafinerileri: Hidrokraking, katalitik reforming ve desülfürizasyon üniteleri (yüksek basınçlı hidrojen hizmeti).
Termik ve Nükleer Enerji Santralleri: Süper ısıtıcı ve yeniden ısıtıcı boru sistemleri.
Kimyasal İşleme: Yüksek sıcaklık ısı değiştiricileri ve fırın boruları.
Sülfürlü Hizmet: Islak hidrojen sülfür (H₂S) çatlamasına karşı direncin gerektiği yerlerde (uygun sertlik kontrolleri ile belirtildiğinde).
