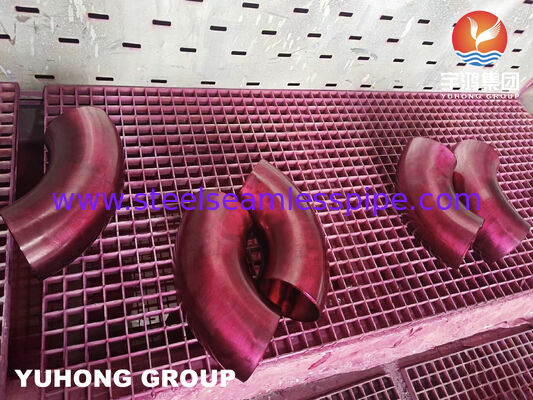

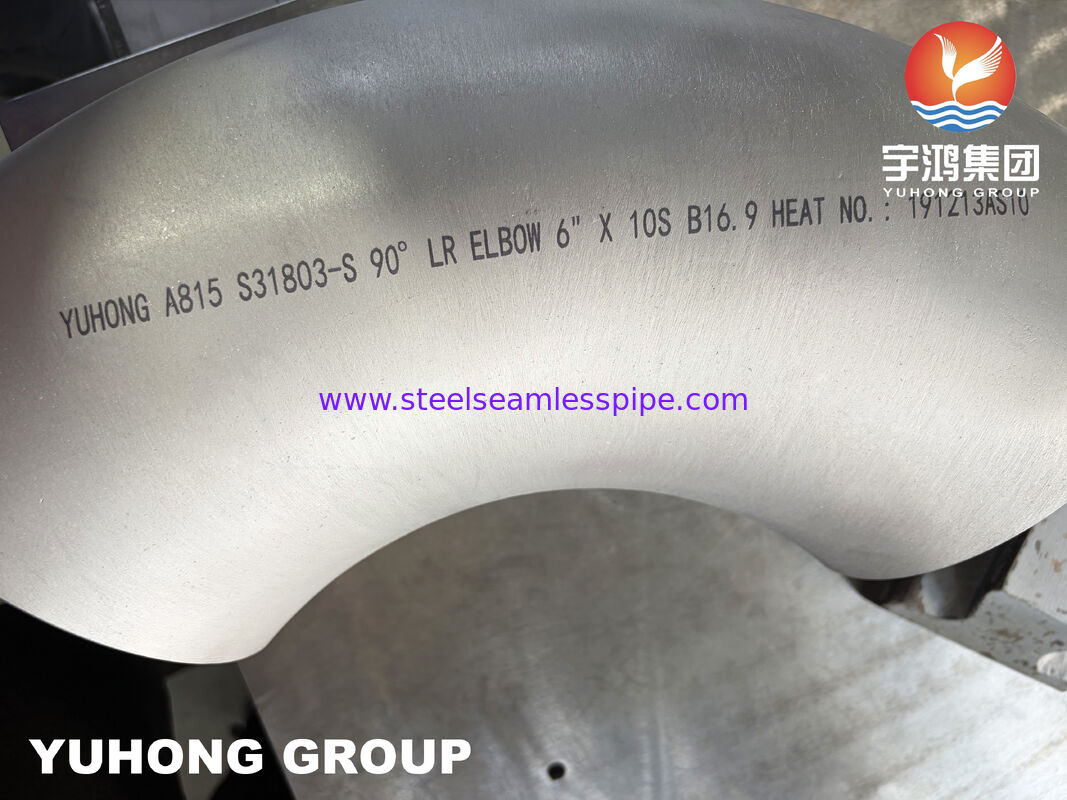

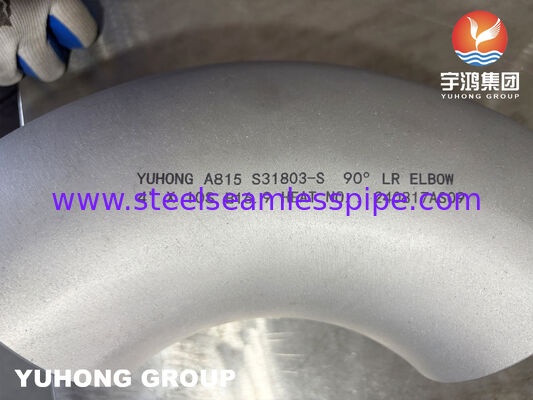

ASTM A815 UNS S31803 Çifte paslanmaz çelik 90LR dirseği
Ürün Genel Görünümü
Yüksek korozyon direnci boruları için Duplex Paslanmaz Çelik Uzun Yarımçası Dirseği
ASTM A815 UNS S31803 Dupleks Paslanmaz Çelik 90LR Dirseği, yüksek performanslı borulama sistemlerinde akış yönünü değiştirmek için tasarlanmış dövme veya şekillendirilmiş boru armatürüdür.ASTM A815 / ASME SA815 spesifikasyonlarına göre üretilmiştir., bu dupleks paslanmaz çelik dirseği yüksek mekanik dayanıklılığı klorür kaynaklı korozyona karşı mükemmel dayanıklılıkla birleştirerek zorlu endüstriyel ortamlar için uygundur.
S31803 çift yapı hem ferritik hem de austenitik fazları içerir.iyi korozyon direnciyi korurken geleneksel austenitik paslanmaz çeliklerle karşılaştırıldığında daha iyi bir dayanıklılık sağlarUzun yarıçap (1.5D) tasarımı, akış türbülansını ve basınç kaybını azaltır, bu nedenle denizaşırı, kimyasal işleme, petrol ve gaz, tuzdan arındırma ve deniz borulama uygulamalarında yaygın olarak kullanılmaktadır.
Teknik özellikler
|
Ürün
|
Spesifikasyon
|
|
Ürün Adı
|
ASTM A815 UNS S31803 Çifte paslanmaz çelik 90LR dirseği
|
|
Standart
|
ASTM A815 / ASME SA815
|
|
Malzeme sınıfı
|
UNS S31803 / Duplex 2205
|
|
Ürün Türü
|
90 derece uzun yarıçap dirseği
|
|
Yarıçap Tipi
|
Uzun Yarıçap (1.5D)
|
|
Üretim süreci
|
Sıcak şekillendirilmiş / Soğuk şekillendirilmiş
|
|
Boyut aralığı
|
NPS 1/2" 48"
|
|
Duvar kalınlığı
|
SCH 5S ¢ XXS
|
|
Bağlantı Tipi
|
Butt Weld
|
|
Isı Tedavisi
|
Çözüm Arıtılmış
|
|
Yüzey Dönüşümü
|
Turşulanmış / cilalanmış / işlenmiş
|
|
Deneme
|
PMI, Boyut Denetimi, Hidrostatik Sınav (Eğer Gerektiyse)
|
|
Sertifikasyon
|
EN 10204 3.1 MTC mevcut
|
Kimyasal Kompozisyon
|
Eleman
|
İçeriği (%)
|
|
Krom (Cr)
|
21.0 ¢ 23.0
|
|
Nikel (Ni)
|
4.5'6.5
|
|
Molibden (Mo)
|
2.5 ¢3.5
|
|
Azot (N)
|
0.08'0.20
|
|
Karbon (C)
|
≤0.030
|
|
Mangan (Mn)
|
≤2.00
|
|
Silikon (Si)
|
≤1.00
|
|
Fosfor (P)
|
≤0.030
|
|
Kükürt (S)
|
≤0.020
|
|
Demir (Fe)
|
Bilanç
|
Mekanik Özellikler
|
Mülkiyet
|
Gereklilik
|
|
Çekim Gücü
|
≥620 MPa
|
|
Üretim Gücü
|
≥ 450 MPa
|
|
Uzunluk
|
% 25
|
|
Sertlik
|
≤290 HB
|
Ürün Özellikleri
UNS S31803 dupleks paslanmaz çelik ferritik ve austenitik mikrostrukturları birleştirir ve basınçlı boru uygulamaları için standart 316L paslanmaz çelikten daha yüksek verim gücü sağlar.
- Klorür korozyona karşı üstün direnç
Krom, molibden ve azot kombinasyonu, özellikle deniz suyu ve kimyasal süreç ortamları gibi klorür içeren ortamlarda çukur ve çatlak korozyona dirençliliği arttırır.
- Verimli akış için uzun yarıçap tasarımı
90LR (1.5D) dirsek tasarımı, kısa yarıçaplı dirseklere kıyasla daha yumuşak bir akış geçişini sağlar, boru sistemlerinde türbülans ve basınç düşüşünü azaltır.
- Güvenilir kaynaklı boru bağlantısı
Butt kaynak uç tasarımı, çevredeki borularla tam penetrasyon kaynakına izin verir ve basınç hizmetine uygun bir sürekli boru sistemi oluşturur.
- Saldırgan Endüstriyel Koşullar için Uygun
Hem mekanik dayanıklılık hem de korozyon direnci gerektiren uygulamalar için tasarlanmıştır, açık deniz platformları, kimyasal tesisler ve deniz sistemleri dahil.
Neden 316L yerine S31803 Dupleks Dirseği'ni seçtin?
|
Özellik
|
UNS S31803 Çifte
|
316L paslanmaz çelik
|
|
Malzeme Yapısı
|
Ferritik + Austenitik Dupleks
|
Austenitik
|
|
Üretim Gücü
|
Daha yüksek
|
Aşağı
|
|
Klorit Direnci
|
Harika.
|
- İyi.
|
|
Stres korozyon kırılma direnci
|
Daha iyi.
|
Orta derecede
|
|
Offshore Hizmetleri
|
Tercih ediliyor.
|
Duruma göre sınırlı
|
|
Ağır basınç uygulaması
|
Uygun
|
Genel Hizmet
|
Mümkün Boyutlar
|
Parametreler
|
Aralık
|
|
Boyut
|
NPS 1/2"48"
|
|
Dirseği türü
|
90 derecelik uzun yarıçap
|
|
Yarıçap
|
1.5D
|
|
Kalınlığı
|
SCH 5S?? XXS
|
|
Son Türü
|
Butt Weld
|
|
Standart
|
ASME B16.9 / MSS SP-43 (Gereksinimlere göre)
|
|
Özel Boyutlar
|
Kullanılabilir
|
Başvurular
ASTM A815 UNS S31803 90LR dirsekler yaygın olarak kullanılır:
-
Offshore Petrol ve Gaz Platformları
-
Petrokimya tesisleri
-
Kimyasal İşleme Sistemleri
-
Tuzsuzlaştırma Tesisleri
-
Deniz borulama sistemleri
-
Deniz suyu soğutma sistemleri
-
LNG Tesisleri
-
Elektrik Santralleri
-
Basınçlı boru sistemleri
-
Pulp & Paper Endüstrisi
-
Gübre Bitkileri
-
Endüstriyel Su Arıtma
Denetim ve Test
Denetim seçenekleri şunları içerir:
-

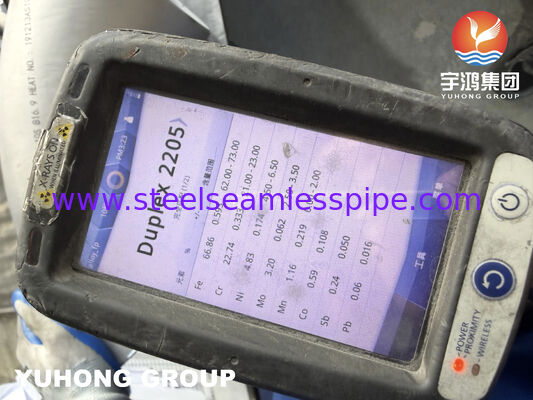

Pozitif Malzeme Kimliği (PMI)
-
Kimyasal Kompozisyon Analizi
-
Çekim testi
-
Sertlik Denemesi
-
Boyut Denetimi
-
Görsel Denetim
-
Yüzey Denetimi
-
Yok edici olmayan test (NDT)
-
Üçüncü Taraf Denetimi
Neden YUHONG S31803 Dupleks Dirsekleri Seçiyorsunuz
-
ASTM A815 / ASME SA815 gereksinimlerine göre üretilmiştir.
-
Dupleks paslanmaz çelik çözeltisi ile kızartılmış yapı
-
Koroziv ve yüksek basınçlı boru sistemleri için uygundur
-
Daha iyi akış performansı için uzun yarıçap tasarımı
-
Tam denetim belgeleri mevcut
-
Endüstriyel projeler için desteklenen özel boyutlar
Sıkça Sorulan Sorular
- ASTM A815 S31803 dirseği nedir?
ASTM A815 S31803 dirseği, yüksek dayanıklılık ve korozyon direnci gerektiren endüstriyel borulama sistemleri için tasarlanmış çift kat paslanmaz çelik kıvrımlı bir kaynak tesisi.
- 90LR ile 90SR dirseği arasındaki fark nedir?
90LR dirseği, borunun çapının yaklaşık 1,5 katı uzun bir yarıçapına sahiptir ve kısa yarıçaplı bir dirseğe kıyasla daha düzgün bir akış sağlar.
- Neden ikili paslanmaz çelik bileşenleri kullanıyorsunuz?
Dupleks paslanmaz çelik, geleneksel paslanmaz çeliklerle karşılaştırıldığında daha yüksek mekanik dayanıklılık ve klorür korozyonuna ve stres korozyon çatlamasına daha iyi direnç sunar.
- S31803 ile Duplex 2205 aynı mı?
Evet, UNS S31803 Duplex 2205 ailesinde yaygın olarak kabul edilen sınıflardan biridir.
- Özel yapılmış ikili dirsekler sağlanabilir mi?
Boyut, duvar kalınlığı, yarıçap, son hazırlık ve denetim gereksinimleri proje özelliklerine göre özelleştirilebilir.
