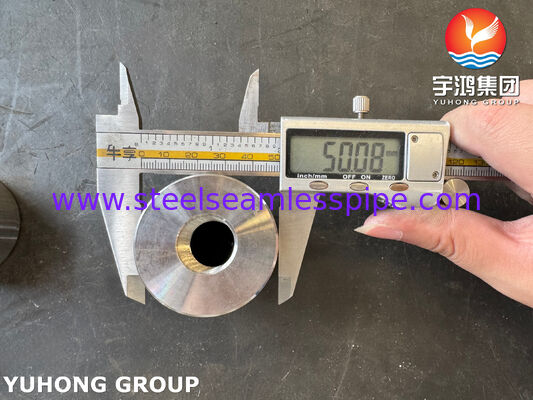

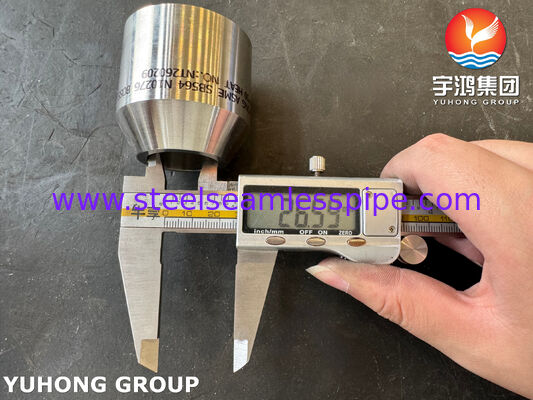

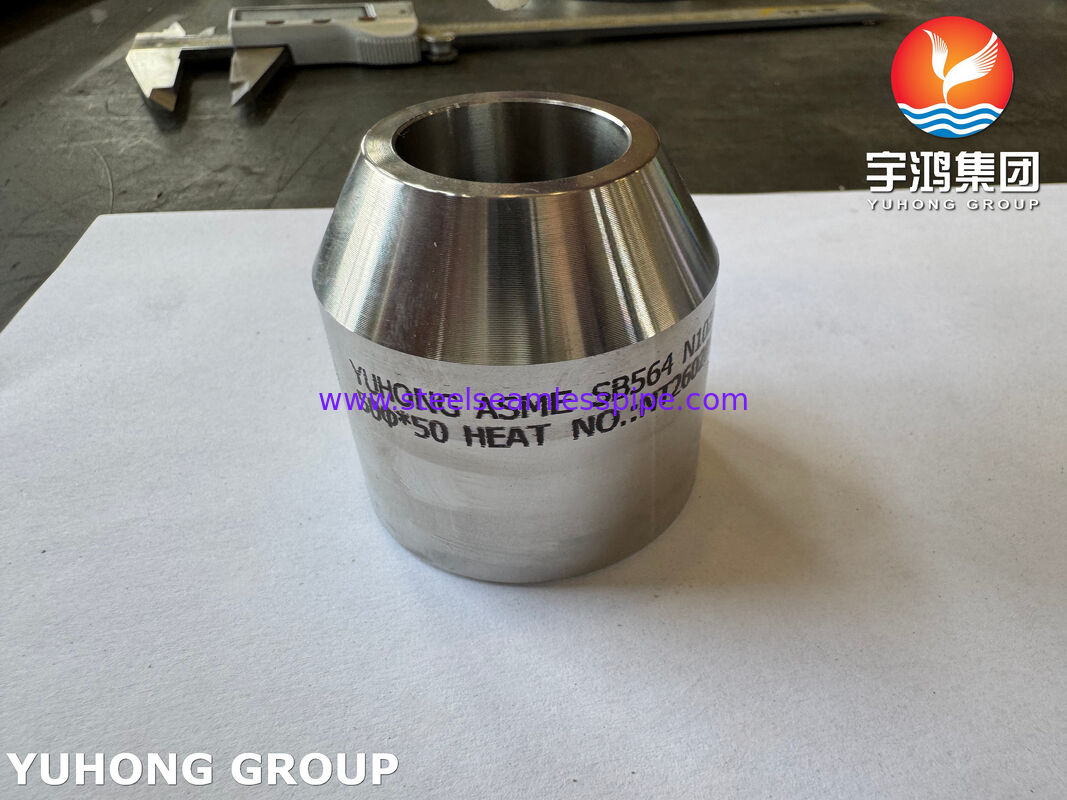

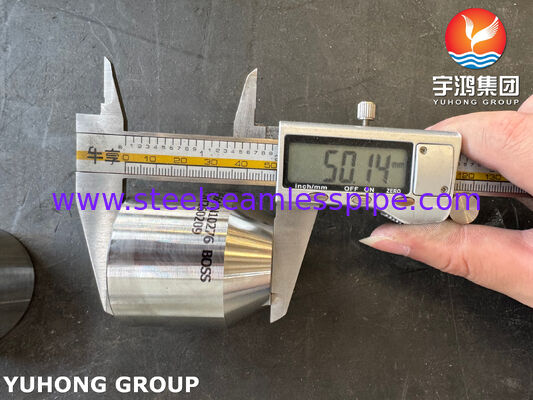

ASME SB564 N10276 BOSS B16.11 MSS SP-97

ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. Temel Tanım

Ayrıca sahte dal çıkışı veya yarı bağlantı olarak da adlandırılan bir patron montajı, ASME B16 tarafından yönetilen sahte dal montajı türüdür.11Küçük dal hatlarını, enstrüman bağlantılarını, drenaj ve havalandırma portlarını kullanmak için ana boruların dış duvarına kaynaklanmış kompakt bir ağır duvarlı montajdır.Bu sadece "başkan başı" olarak adlandırılır..

II. Yapı ve sınıflandırma

1. İki Ana Bağlantı Türü

• Döşeli patron.İç NPT/BSP iplikleriyle donatılmıştır. Ana boruya kaynaklandıktan sonra doğrudan basınç ölçerleri, verici, küçük valfler ve örnekleme boruları ile donatılabilir.enstrüman boruları için yaygın olarak kabul edilir.
• Soket kaynak patronuKüçük boru borularının filet kaynakları için iç soket borusu ile tasarlanmıştır. Üstün basınç direnci ile küçük boru süreç dallarına uygulanır.Daha az yaygın türler arasında kıç kaynakları da vardır., uzatılmış patronlar ve flens yüzü patronlar.

2. Özet Özellikleri

• Saldırma için ana borunun dış çapına uymak için eyer şeklinde kavisli taban;
• Borulan açıklıklarda gerilimi güçlendirmek ve yüksek basınç altında yırtılmayı önlemek için üstte kalınlaştırılmış yükseltilmiş patron çıkışı;
• Standard kısa borulardan çok daha büyük bir duvar kalınlığına sahip, 3000 #, 6000 # ve 9000 # basınç sınıflarında mevcut olan tamamen dövme yapısı.

III. Fonksiyonlar ve Uygulama Senaryoları

• Ana boru hattı üzerindeki küçük cihaz dallarını (basınç, seviye, sıcaklık ve örnekleme noktaları için) vurun.
• Boru hattının havalandırılması, boşaltılması ve hava salınımı için küçük portlar sağlamak;
• Daha yüksek fiyatlı olets'e uygun bir alternatif olarak küçük gözenekli dal kalkışları (NPS 1/8 "~ NPS 4") olarak hizmet eder;
• Nükleer enerji, kimyasal, petrol ve gaz endüstrilerinde yüksek sıcaklıklı ve yüksek basınçlı boru hatları için standart montaj.

IV. Patron ve Olet Arasındaki Temel Farklar

V. Malzemeler ve Standartlar

• Uygulanabilir Standartlar: ASME B16.11, MSS SP-97
• Genel malzemeler: A105 karbon çelik, A182 F304/F316 paslanmaz çelik, F22/F91 alaşımlı çelik, dupleks çelik 2205/2507, Nikel alaşımı
• Boyut aralığı: NPS 1/8 "~ 4"

VI. Ek Not: Farklı patron birleştirmesi kolayca karıştırılabilir

Hortum endüstrisinde kullanılan patron bağlantısı, sahte boru patron başlarından tamamen farklı bir buhar ve hava hortumları için hızlı koparılabilir bir montajdır.Boru mühendisliği terimi "baş" sadece dövme eyer dalı baş armatürleri anlamına gelir.

Bir patron, ana boruların dış duvarına kaynaklanan, özel olarak enstrümanlar, havalandırma ve küçük delikli dallar için güçlendirilmiş bağlantılar olarak üretilen bir eyer tipi dövme yarı bağlama dal çıkışıdır.
