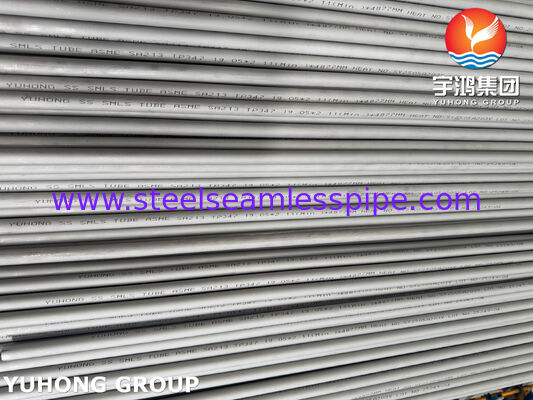

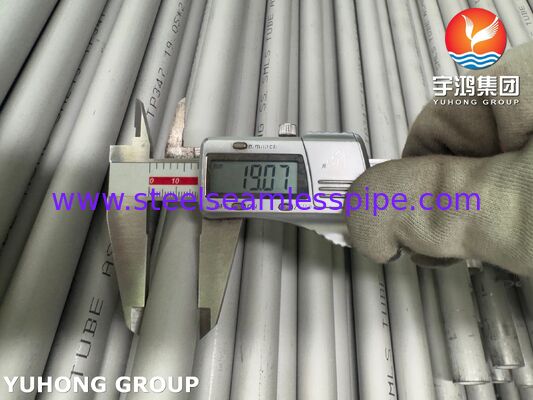

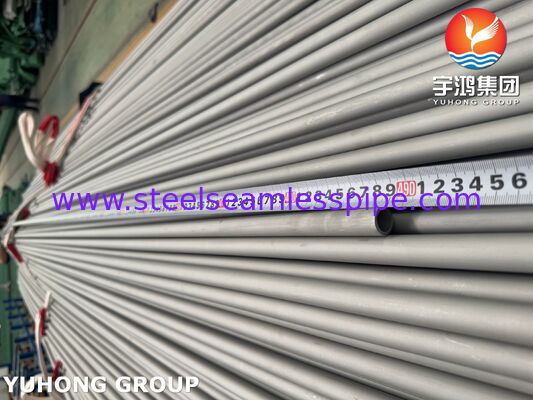

Paslanmaz çelik dikişsiz boru ASME SA213 TP347 Sıcaklık Değiştiricisi boru
TP347 ısı değiştiricisi tüpü, ısıyı aktarma ekipmanları için özel olarak tasarlanmış dikişsiz austenitik paslanmaz çelik tüpüdür.% 8 Nikel) içerir Niobium (Nb) veya Kolumbium (Cb).
Granüler korozyona ve yüksek sıcaklıkta dayanıklılığına karşı mükemmel dayanıklılığı nedeniyle yaygın olarak şunlarda kullanılır:
- Kabuk ve boru ısı değiştiricileri
- Kondansörler
- Kazanlar ve süper ısıtıcılar
- Petrokimya rafinerileri
- Elektrik santralleri
TP347'nin temel avantajları, malzemeyi "sensibilizasyona" karşı dengeleyen Niobium (Cb) eklemesinden kaynaklanır.
1- Granüler korozyona karşı üstün dayanıklılık
- Sorun: Standart paslanmaz çelikler (TP304 gibi) kaynaklandığında veya yüksek ısıya maruz kaldığında (80-800 ° F / 427-816 ° C) tahıl sınırlarında "krom karbürü" oluşturur.Bu, kolayca paslanıp çatlayan bir krom eksikliği alanı oluşturur..
- TP347 çözeltisi: Niobium, Karbondan daha yüksek bir afiniteye sahiptir.
Sonuç: Tüp, kaynak sonrası ısı işlemine rağmen korozyon direnciyi korur.
2Mükemmel yüksek sıcaklık dayanıklılığı.
- Sürünme Direnci: TP347 TP304 veya TP316L'e kıyasla yüksek sıcaklıklarda uzun süreli stres altında daha yüksek dayanıklılığı korur.
- Oksidasyon Direnci: Önemli ölçüde ölçeklenmeden 1500 ° F (816 ° C) 'ye kadar sürekli çalışma sıcaklıklarına dayanabilir.
- Yapısal Dayanıklılık: Yüksek sıcaklıklarda basınç altında kolayca deforme olmaz (sürünmez), bu da süper ısıtıcılar ve reformörler için ideal hale getirir.
3. İyi Mekanik Özellikler
- Çekim gücü: Min. 515 MPa (75,000 psi)
- Verim Gücü (0,2% ofset): Min. 205 MPa (30,000 psi)
- Uzunluk: Min. 35%
- Bu özellikler yüksek basınçlı sıvıları güvenli bir şekilde kullanabilmesini sağlar.
4. Kaynatılabilirlik
- Standart füzyon ve direnç kaynak yöntemleriyle kolayca kaynaklanabilir.
- Isıtmanın ısı etkilenen bölgesi (HAZ) sabitlendiği için, ısıtan olmadan korozyona dayanıklı kalır.
Sıcaklık değiştiricinizin aşağıdaki koşullardan herhangi biri altında çalışması durumunda TP347'yi standart sınıflara (örneğin 304 veya 316) tercih etmelisiniz:
1Yüksek sıcaklıklar: Çalışma sıcaklığı 400°C (750°F) üzerinde.
2. Kaynatılmış Yapım: Tüpler tüp levhalarına kaynatılır ve sonrasında tam bir kaynatma ısı işlemini gerçekleştiremezsiniz.
3Korroziv ortamlar: Sıvı, granüler saldırıya neden olan bileşikler içerir (örneğin, sıcak organik asitler, yüksek saflıklı su veya özel rafineri akışları).
4Uzun süreli hizmet: Tüp, yüksek sıcaklıklarda on yıllar boyunca stres altında kalacaktır (sürünme direnci).

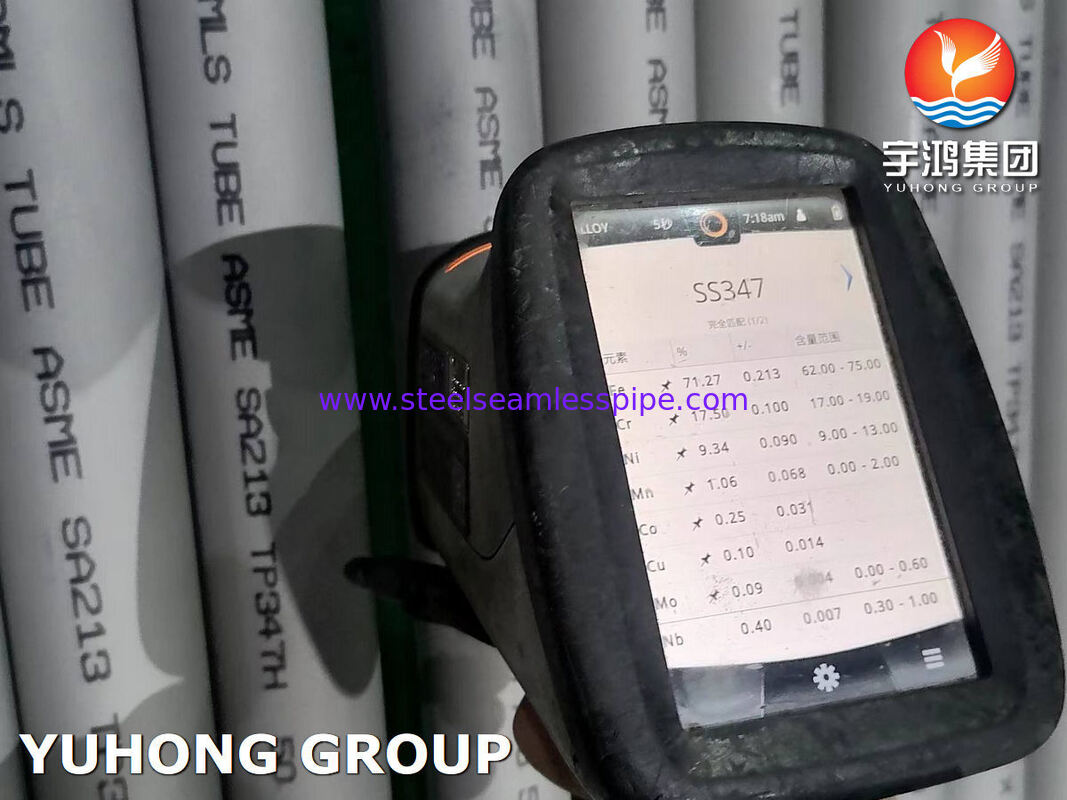

ASTM A213 TP347 Paslanmaz Çelik Dikişsiz Tüp Kimyasal Tasarımı
| TP347 |
Maksimum |
En az |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| M |
2.00 |
- Evet. |
| P |
00.045 |
- Evet. |
| S |
00.030 |
- Evet. |
| Evet. |
1.00 |
- Evet. |
| Kr |
20.0 |
17.0 |
| Mo. |
3 ¢ 4 |
- Evet. |
| N |
- Evet. |
- Evet. |
| Diğerleri |
1.0 |
Nb=10 ((C+N) |
