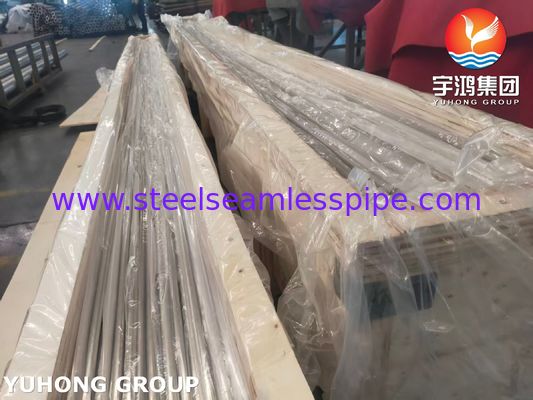

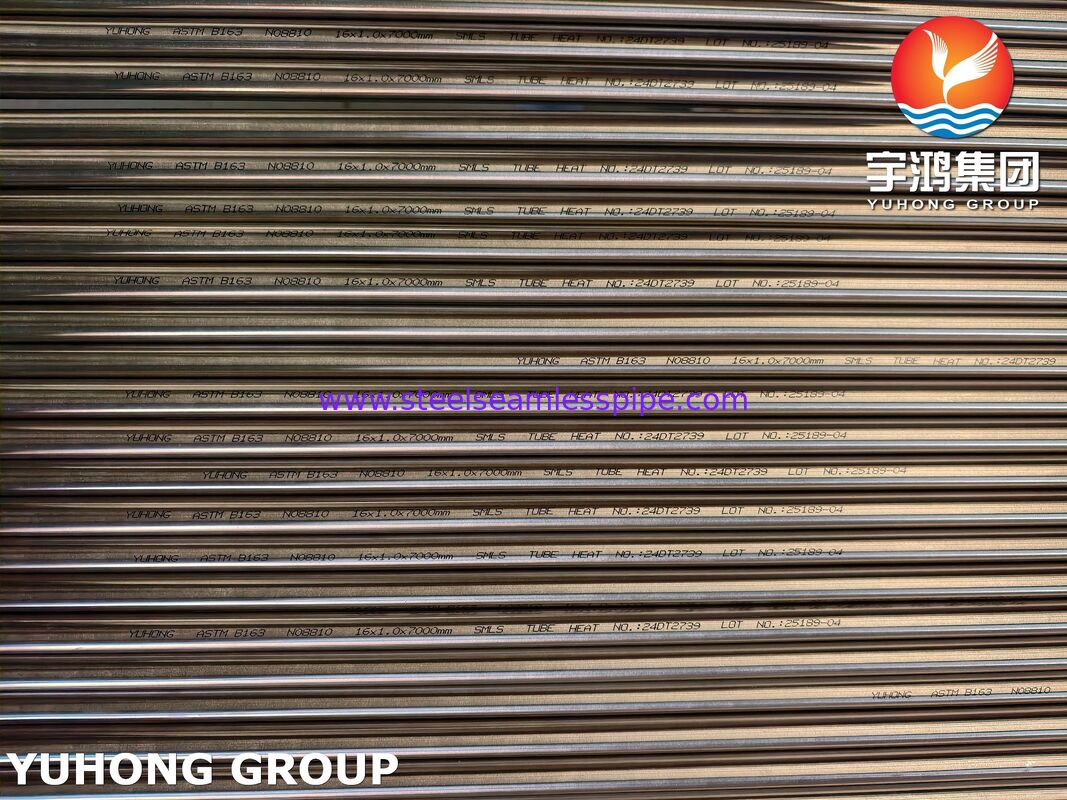

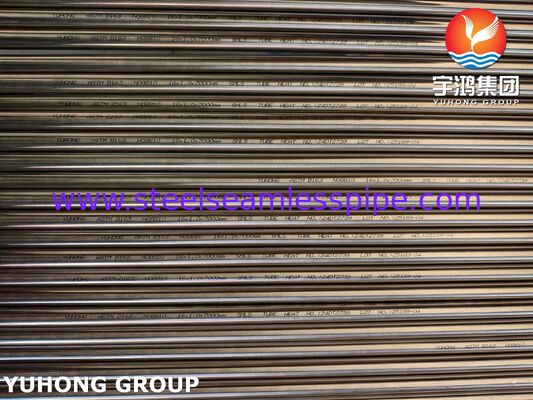

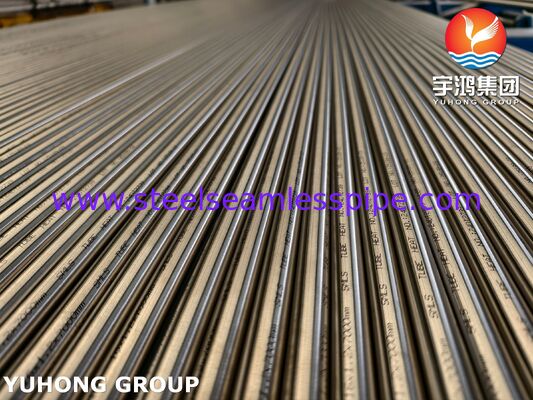

Kondenser ve Isı Değiştirici için Nikel ve Nikel Alaşımlı Dikişsiz Boru ASTM B163 N08810 ASTM B163 UNS N08800, UNS N08810, UNS N08811, UNS N08825
YUHONG GROUP, Çin'de paslanmaz çelik, dubleks çelik, nikel alaşımlı boru ısı değiştirici, kazan, ısıtıcı üreticilerinden biriyiz. Bu sektörde 30 yılı aşkın bir süredir geliştirme yaparak, dünya çapında 85'ten fazla ülkeye ihracat yaptık.
Alaşımlı 800 - 800 serisi alaşımlar (Incoloy 800, 800H ve 800HT), yüksek sıcaklık dayanımı ve oksidasyon, karbürizasyon ve diğer yüksek sıcaklık korozyon türlerine karşı mükemmel özelliklere sahip nikel-demir-krom süper alaşımlarıdır. Alaşımlı 800, 800H ve 800HT, fırın bileşenleri, petrokimya fırın çatlatıcı boruları ve elektrikli ısıtma elemanlarının kaplamasından çeşitli uygulamalarda kullanılır.
Nikel Alaşımlı Boru Kimyasal Bileşimi:
| Sınıf |
Ni |
Cu |
Fe |
Mn |
C |
Si |
S |
Cr |
Al |
Ti |
P |
Diğer |
| Alaşımlı 800 |
30.00-35.00 |
≤0.75 |
≥39.50 |
≤1.50 |
≤0.10 |
≤1.00 |
≤0.015 |
19.00-23.00 |
0.15-0.60 |
0.15-0.60 |
0.045 |
- |
| Alaşımlı 800H |
30.00-34.00 |
≤0.50 |
39.50 |
≤1.50 |
≤0.10 |
≤1.00 |
≤0.015 |
19.00-22.00 |
- |
0.75-1.50 |
- |
- |
| Alaşımlı 800HT |
30.00-35.00 |
≤0.75 |
39.50 |
≤1.50 |
0.05-0.10 |
≤1.00 |
≤0.015 |
19.00-23.00 |
0.15-0.60 |
0.25-0.60 |
0.045 |
AL+Ti=0.85-1.20 |
Nikel Alaşımlı Boru Mekanik Özellikleri:
| Malzeme |
Çekme Dayanımı |
Akma Dayanımı |
Uzama |
| ksi |
MPa |
ksi |
MPa |
% |
| Alaşımlı 800 |
75 |
517 |
30 |
207 |
30 |
| Alaşımlı 800H |
65 |
448 |
25 |
172 |
30 |
| Alaşımlı 800HT |
65 |
448 |
25 |
172 |
30 |
Nikel Alaşımlı Boru Testleri:
Kimyasal Analiz
Mekanik Özellikler
Tanecik Boyutu—Tavlanmış alaşımların UNS N08810 tam et kalınlığını temsil eden enine bir numune, ASTM No. 5 veya daha kaba bir ortalama tanecik boyutuna uygun olmalıdır.
Sertlik testi—Gerilim giderilmiş durumda (Tablo 3'e bakınız) borular için tavlanmış uçlar belirtildiğinde, tavlamadan sonra uçların sertliği Tablo 3'te belirtilen değerleri aşmamalıdır.
Körük testi—Her partiden bitmiş boru uzunluklarının %1'i üzerinde bir körük testi yapılacaktır.
Körük testi, 60°'lik bir iç açıya sahip bir genişletme aleti ile test numunesinin, belirtilen dış çapın %30 artırılmasına kadar körüklenmesini içerecektir. Körüklenmiş numune, duvar boyunca çatlama göstermemelidir.
Hidrostatik veya Tahribatsız Elektrik Testi—Her boru, hidrostatik test veya tahribatsız elektrik testine tabi tutulacaktır. Kullanılacak test türü, sipariş emrinde aksi belirtilmedikçe, üreticinin tercihine bağlı olacaktır.
Hidrostatik Test:
Dış çapı 1/8 inç (3,2 mm) ve daha büyük olan her boru ve 0,015 inç (0,38 mm) ve üzeri et kalınlığına sahip borular, aşağıdaki denklem uyarınca hesaplanan lif gerilimi, aşağıda belirtilen izin verilen lif gerilimini S'yi aşmadığı sürece, üretici tarafından 1000 psi (6,9 MPa) iç hidrostatik basınca göre test edilecektir. Boru sızıntı belirtisi göstermemelidir.
burada:
P = hidrostatik test basıncı, psi (MPa),
S = tedarik edilen duruma göre malzemenin izin verilen lif gerilimi, aşağıdaki gibidir:
| |
psi |
MPa |
| Tavlanmış nikel-demir-krom alaşımı UNS N08810 |
16 600 |
114.4 |
t = minimum et kalınlığı, inç (mm); belirtilen ortalama et kalınlığından izin verilen "eksi" et toleransını, Tablo 4 ve Tablo X2.2'yi veya belirtilen minimum et kalınlığını eşittir ve
D = borunun dış çapı, inç (mm).
Gerilim giderilmiş borular tavlanmış uçlarla hidrostatik olarak test edilecekse, bu tür basınç testi, borunun uçlarının tavlanmasından önce yapılmalıdır.
Incoloy 800 / 800H / 800HT / 825 Boru ve Tüpler aşağıdaki uygulamalarda kullanılır:
- Sülfürik asit boru hatları ve kapları
- Fosforik asit evaporatörleri
- Asit tankı ısıtıcıları, asit tankları ve ekipmanları
- Kimyasal proses ekipmanları
- Pervane şaftları
- Tank kamyonları
- Kaloriferler
- Elektrostatik filtre elektrotları
- Sıcak kaplar (gıda, su ve deniz suyu için)
- Amonyum sülfat kapları
- Genişleme körükleri
- Deniz egzoz sistemleri
- Santral kül hunileri
- Etilen fırını söndürme kazanları Hidrokarbon çatlatma 1100-1800°F'den korozyona maruz kalan valfler, bağlantı parçaları ve diğer bileşenler
- Endüstriyel fırınlar
- Isıl işlem ekipmanları
- Kimyasal ve petrokimya işlemleri
- Santrallerde süper ısıtıcı ve yeniden ısıtıcılar
- Basınçlı kaplar
- Isı değiştirici
