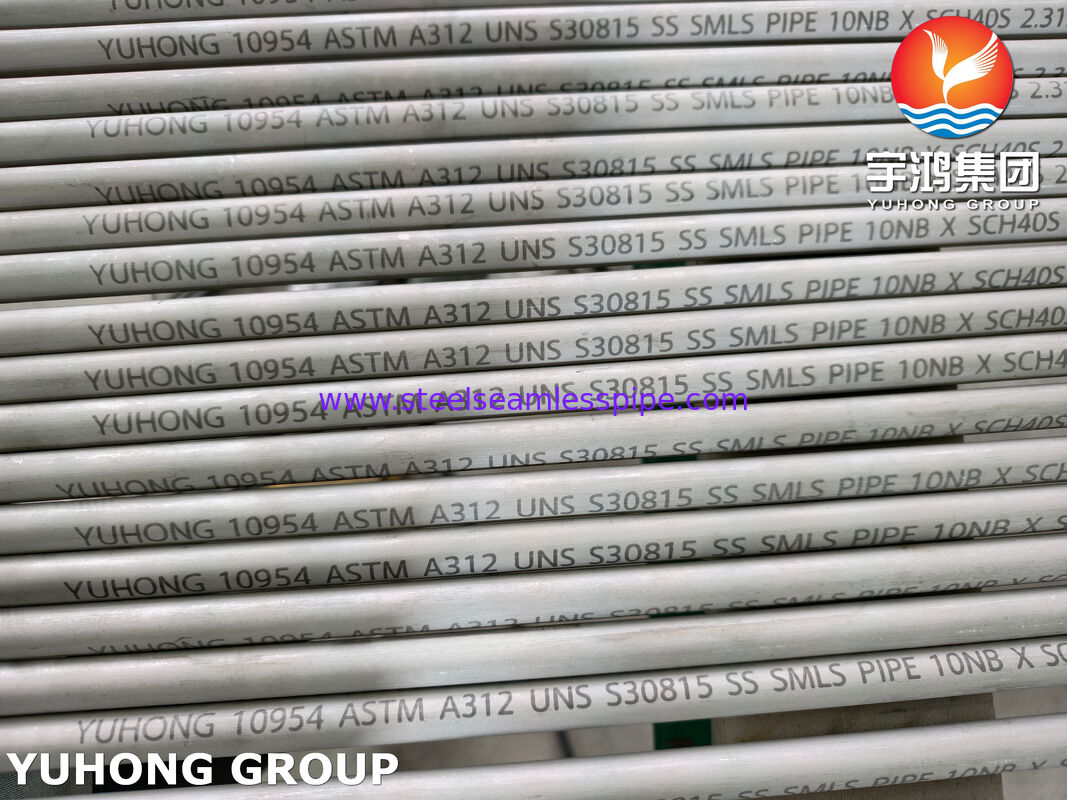

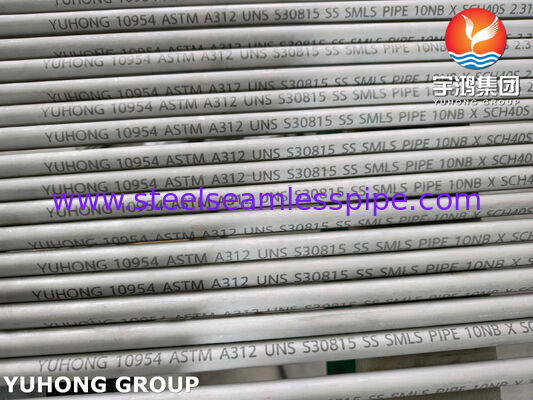

ASTM A312 UNS S30815 Dikişsiz Çelik Boru - Yüksek Sıcaklık ve Oksidasyona Dayanıklı Tüp
Isı Değiştirici, Fırın ve Petrokimya Uygulamaları İçin ASTM A312 UNS S30815 Dikişsiz Çelik Boru - Yüksek Sıcaklık ve Oksidasyona Dayanıklı Tüp | Yuhong Group
Sektör Liderliği ve Temel Tedarik Yetenekleri
Yuhong Group Co., Ltd., kritik ısı transfer ekipmanları ve basınçlı kap bileşenlerinin uzmanlaşmış bir üreticisi olarak faaliyet göstermektedir. Tesisimiz, basınçlı kaplar için ASME U, CTI ve TS sertifikalarına sahiptir ve kabuk ve borulu ısı değiştiriciler, hava soğutucular ve yakıtlı ısıtıcıların üretimini desteklemektedir. Yüksek sıcaklıkta ısı değiştirici tüp uygulamalarında, özellikle tüp güvenilirliğinin birim çalışma süresini doğrudan etkilediği rafineri fırın konveksiyon bölümleri, reformer çıkışları ve etilen çatlatma servislerinde teknik otoritemiz tanınmaktadır.
Bitmiş tüp tedarikinin ötesinde, U bükme, kanatlandırma ve tam tüp levhası / baffle / kanal imalatı dahil olmak üzere entegre paket üretim hizmetleri sunuyoruz. Bu, tüpten tam ısı değiştirici paketine kadar sıkı boyutsal arayüz kontrolü sağlar.

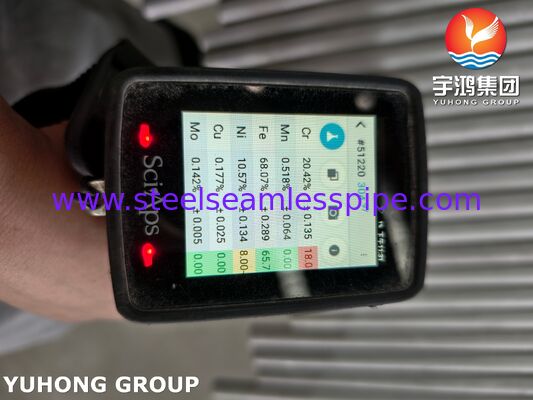

Kimyasal Bileşim (ASTM A312 UNS S30815)
Alaşımdaki yüksek sıcaklık dayanımı ve oksidasyon direnci, krom, nikel ve azotun nadir toprak katkılarıyla kontrollü dengesinden kaynaklanmaktadır. Bileşim, ASTM A312 Tablo 1 gereksinimlerine kesinlikle uygundur.
| Element |
Bileşim (%) |
| Karbon (C) |
0.05 - 0.10 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Kükürt (S) |
≤ 0.030 |
| Silikon (Si) |
1.40 - 2.00 |
| Krom (Cr) |
20.0 - 22.0 |
| Nikel (Ni) |
10.0 - 12.0 |
| Azot (N) |
0.14 - 0.20 |
| Serium (Ce) |
0.03 - 0.08 |
| Demir (Fe) |
Denge |
Üretim Gereksinimleri ve Test Protokolü
ASTM A312 uyarınca, dikişsiz S30815 tüpler sıcak bitirme veya soğuk bitirme işlemleriyle üretilir. Aşağıdaki kontroller zorunludur:
- Isıl İşlem:Tam östenitik yapıyı ve katı çözeltideki azotu korumak için 1040-1150°C'de çözelti tavlaması ve ardından hızlı soğutma.
- Standarda Göre Test:Her tüp üzerinde düzleştirme testi, flanş testi (NPS ≤ 6 boyutları için), sertlik testi ve hidrostatik test (veya ASTM E213/E309'a göre tahribatsız elektrik testi) yapılır.
- Boyutsal Toleranslar:Dış çap, et kalınlığı ve düzlük, tüp levhası delikleri ve baffle destekleriyle uyumu sağlamak için ASTM A312 Tablo 3 ve Tablo 4'e karşı kontrol edilir.
Kritik işlem notu:Şekillendirme sonrası (U bükme), tam tavlanmış durumda yapıldığında ve bükme yarıçapı ≥ 3× Dış Çap olduğunda ve tanınmış basınçlı kap kurallarına uyulduğunda, çözelti tavlaması tekrar gereklidir. Dahili bükme işlemimiz, ASME Bölüm VIII izin verilen sınırları dahilinde ovaliteyi ve et kalınlığı incelmesini kontrol eder.
Eşleşen İmalat Yetenekleri ve Malzeme Kaliteleri
S30815 tüpleri tamamlayıcı bileşenlerle entegre olarak tedarik ediyoruz:
| Bileşen |
Malzeme Uyumluluğu ve Kaliteleri |
| Tüp Levhaları / Baffle'lar |
SA-240 304/304L, 316/316L veya S30815 levha |
| Kanallar / Başlıklar |
SA-516 Gr.70 (düşük sıcaklık karbon) veya SA-240 304H |
| Bağlantı Elemanları ve Flanşlar |
A182 F304/F316 - kaynaklı veya dövme |
| U-Bükme Tüpleri |
S30815, 304H, 321H, 347H, Alaşım 800H/825 |
Tüm eşleşen bileşenler, yüksek servis sıcaklıklarında galvanik veya termal genleşme uyumsuzluğunu önlemek için aynı ASTM/ASME standartları altında tasarlanmıştır.
Uygulama Senaryoları
Bu dikişsiz boru, aşağıdaki durumlarda sürekli çalışma için tasarlanmıştır:
- Yakıtlı ısıtıcı / fırın radyant ve konveksiyon bobinleri - proses ısıtıcıları, reformer tüpleri, çatlatma bobinleri.
- Kabuk ve borulu ısı değiştiriciler - giriş proses sıcaklığının 650°C'yi aştığı yerlerde.
- Hava soğutucu paketleri - yüksek sıcaklıkta üst kondenser servislerinde.
- Atık ısı geri kazanım üniteleri - pigtail tüpler ve termokupllar dahil.
Teknik Avantajlar, Anahtar Özellikler ve Özel Hizmetler
- Oksidasyon direnci:Si ve Ce katkısı, termal döngü sırasında dökülmeyi azaltan sıkıca yapışan bir oksit tabakası oluşturur (1100°C'de ASTM G54'e göre test edilmiştir).
- Sürünme dayanımı:Nitrürlerin ince dağılımı, 650-900°C bandında 304H'ye kıyasla daha yüksek 10⁵ saat kopma gerilimi sağlar.
- İşlenebilirlik:Sıcak bükme, soğuk çekme ve kaynaklama (eşleşen ER308LSi dolgu teli ile GTAW) için mükemmeldir.
- Özel hizmetler:TEMA R/C/B'ye göre ayarlanmış yarıçaplı sabit uzunlukta kesme, U bükme ve geliştirilmiş temizlik için boncuk kumlama / asitleme pasivasyonu sunuyoruz.
Sıkça Sorulan Sorular (SSS)
S: S30815 dikişsiz tüpün maksimum sürekli çalışma sıcaklığı nedir?
C: Oksitleyici atmosferlerde, aralıklı olarak 1150°C'ye, sürekli olarak 1100°C'ye kadar hizmet, tüp duvar gerilimi bu kalitenin ASME izin verilen geriliminin altında kaldığı sürece.
S: Isı değiştirici hizmeti için S30815, 304H ile nasıl karşılaştırılır?
C: S30815, daha yüksek Si ve N içeriği sayesinde üstün oksidasyon direnci ve daha yüksek sıcak mukavemet sunar. Yüksek sıcaklık sürünmesinin tasarım endişesi olduğu durumlarda tercih edilirken, 304H daha düşük maliyetli, orta sıcaklık görevleri için uygundur.
S: UNS S30815 kaynak sonrası ısıl işlem (PWHT) gerektirir mi?
C: Hayır - tam östenitik yapısı ve kontrollü ferrit seviyesi ( < 5 FN) nedeniyle, çoğu hizmet için ASTM veya ASME tarafından PWHT zorunlu değildir, ancak ağır soğuk şekillendirme sonrası normalize edilmesi tavsiye edilir.
