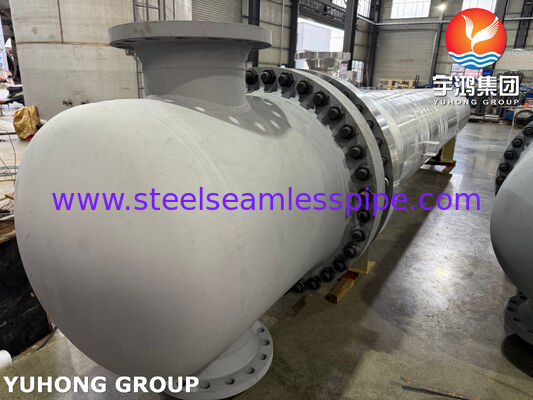

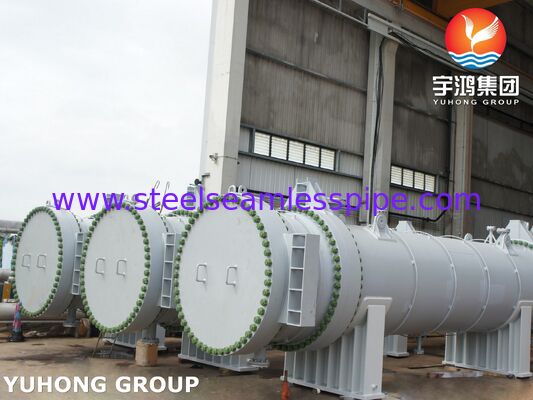

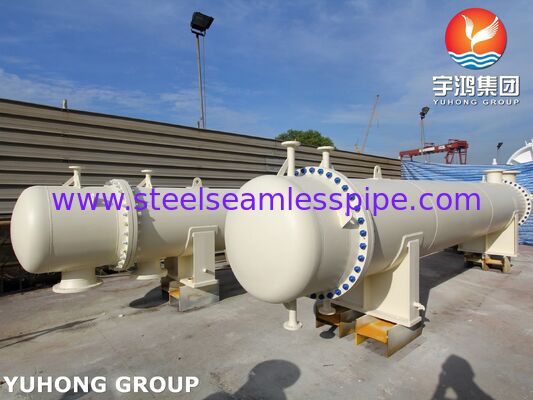

AES Tipi Yüzer Başlıklı Isı Eşanjörü | ASME U Damgalı | Zorlu Hizmet ve Kolay Bakım İçin TP316L Borular
Yuhong Holding Group: Ağır Hizmet Tipi Proses Ekipmanları Mühendisliği
Yuhong Holding Group Co., Ltd., küresel endüstriler için sertifikalı termal ve basınç sistemleri tasarlar ve üretir. Kapsamlı yeteneklerimiz şunları kapsar:ASME kodlu kabuk ve boru tipi ısı eşanjörleri (yüzer başlıklı, sabit boru levhalı ve U-boru tasarımları dahil),basınçlı kaplar ve hava soğutucular. Ayrıca hassas yedek boru demetleri, ısı eşanjörü boruları, kanatlı borular ve tüm yardımcı bileşenler için güvenilir bir kaynaktır.
Ürüne Genel Bakış: Bakımı Kolay ve Sağlam AES Yüzer Başlıklı Eşanjör
AES Yüzer Başlıklı Isı Eşanjörü termal gerilme, sık temizlik veya aşındırıcı ortamların öncelikli endişe olduğu zorlu prosesler için optimum bir çözümü temsil eder. Bu ASME U Damgası sertifikalı ünite, TP316L paslanmaz çelik borulama ile üretilmiştir ve uzun vadeli operasyonel verimlilik için üstün korozyon direnci, mekanik bütünlük ve benzersiz hizmet verebilirlik sunar.Tasarım Konfigürasyonu ve Ana Bileşenler
Ana Montaj
| Standart Şartname / Tipik Malzeme |
Fonksiyon ve Tasarım Gerekçesi |
Boru Demeti (Çıkarılabilir) |
| Borular: ASME SB213 TP316L |
Temel ısı transfer elemanı. TP316L, gelişmiş çukurlaşma direnci sağlar. Tüm demet bakım için çıkarılabilir. |
Yüzer Başlık Montajı |
| Kapak: SA182 F316L / Contalı Bağlantı |
Boru levhasının ve demetin kabuktan bağımsız olarak genleşmesine/büzülmesine izin verir, termal gerilmeyi ortadan kaldırır. "Gerilimsiz" tasarımın anahtarı. |
Kabuk ve Kabuk Kapağı |
| ASME SA516 Gr. 70 veya SA240 316L |
Kabuk tarafı sıvısını içerir. Arka kapak, yüzer başlığa erişmek ve demeti çekmek için çıkarılabilir. |
Sabit Boru Levhası ve Kanal |
| SA182 F316L / SA516 Gr.70 |
Sabit boru tarafı sıvı giriş/çıkışını sağlar ve demeti çıkarmadan boru uçlarının kolayca incelenmesini sağlar. |
Bölme Sistemi |
| SA516 Gr.70 veya SA240 316L |
Kabuk tarafı akış hızını, ısı transferini ve boru desteğini optimize etmek için yapılandırılabilir (segmental, çift segmental). |
Teknik Odak: Neden Yüzer Başlıklı Tasarım Seçmelisiniz? |
Termal Genleşmeyi Ele Alma
Kabuk tarafı ve boru tarafı sıvılar arasında büyük bir sıcaklık farkı (tipik olarak > 50°C) olduğunda, metal bileşenler farklı şekilde genleşir. Yüzer başlıklı tasarım, bu farkı dahili hareketli bileşenleri aracılığıyla absorbe ederek, sabit boru levhalı ısı eşanjörlerinin güvenli bir şekilde başaramadığı yıkıcı termal gerilmeleri önler.
Basitleştirilmiş Bakım ve İnceleme
Boru demeti tamamen çıkarılabilir, tüm boru yüzeylerini ve kabuk içini tamamen açığa çıkarır, mekanik temizliği, tahribatsız testleri (NDT) veya bireysel boru tıkanıklığını/değişimini kolaylaştırır. Bu, ölçeklenmeye eğilimli veya düzenli bütünlük doğrulaması gerektiren prosesler için çok önemlidir.
Sıcaklık ve Basınç Farklarını Ele Alma
Bu tasarım tipik olarak daha yüksek tasarım basıncı ve sıcaklık aralıkları için uygundur ve proses mühendislerine daha fazla operasyonel esneklik sağlar.
Temel Avantajlar ve Özelleştirilmiş Hizmetler
ASME Uygunluk Güvencesi:
- Tasarım incelemesinden malzeme tedarikine, son denetim ve damgalamaya kadar tüm süreç, ASME Kazan ve Basınçlı Kap Kodu'na uygundur ve dünya çapındaki projeler için kabul edilen uygunluk ve güvenlik belgelerini sağlar.Malzeme ve Proses Uyumluluğu:
- Özel proses sıvılarınıza (örneğin, klorür içeren, asidik ortamlar) göre en ekonomik malzeme uyumluluğunu önerebilir, boru demetlerinden kabuklara kadar optimizasyon sağlayabiliriz.Genişletilmiş Çalışma Döngüsü:
- Bakımı kolay tasarım ve korozyona dayanıklı malzemelerin kombinasyonu, planlanmamış duruş süresini önemli ölçüde azaltır ve tüm yaşam döngüsü boyunca toplam sahip olma maliyetini (TCO) düşürür.Geniş Uygulama Alanı:
- Özellikle rafinasyon endüstrisi (örneğin, ham petrol ısı değişimi), kimyasal reaksiyon sistemleri, yağlama yağı soğutma ve düzenli temizlik gerektiren her türlü kirlenmeye eğilimli hizmet için uygundur.Mühendislik Çözümünüzü Alın
