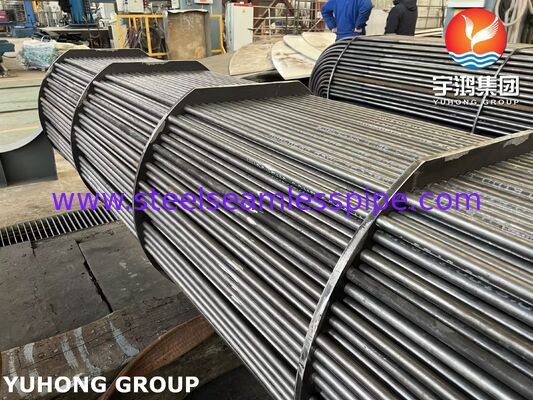

Paslanmaz çelik ısı değiştiricisi boru paket A179 A213 boru levhası ile boru
Tüp Paketi nedir?
Bir boru kümesi, kabuk ve boru ısı değiştiricisinin çekirdeği, iç montajıdır.
Tipik bir boru kümesi aşağıdaki anahtar bileşenlerden oluşur, hepsi bir araya getirilir:
1Tüpler: Tüp kenarındaki sıvının aktığı yüzlerce küçük çaplı tüp (genellikle bakır, paslanmaz çelik veya titanyumdan yapılır).

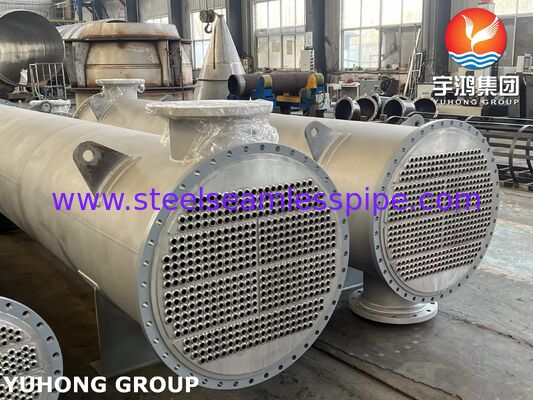

2. Tüp levhaları: Bültenin her ucunda kalın dairesel levhalar vardır. Tüpler iki sıvının karıştırılmasını önlemek için bu levhalardaki deliklere sağlam bir şekilde bağlanır.
3. Baffles: Toplu uzunluğu boyunca yerleştirilen bir dizi plaka.
Tüpleri destekleyin: Tüplerin sarkmasını ve titreşmesini önleyin.
Doğrudan sıvı akışı: Kabuk kenarındaki sıvıyı (boruların dış tarafında akan sıvıyı) borular boyunca sarmal, çapraz akış yolu izlemeye zorlarlar.Turbulans ve ısı transferi verimliliğini arttırır.
4Aralıklayıcılar ve Düğme Çubukları: Çubukları ve boru levhalarını doğru bir hizada tutan uzun çubuklar.
Bir boru kümesinin baskın birincil kullanımı, iki sıvı arasındaki verimli ve büyük ölçekli ısı değişimini fiziksel olarak ayrı tutarken yapmaktır.Sayısız endüstriyel süreçte bu çok önemlidir..
Nasıl Çalışır:
Bir sıvı (genellikle soğutulması gereken) borulardan akıyor. Diğer sıvı (genellikle soğutma suyu veya buhar) kabuk tarafında, boruların dış tarafında akıyor.Isı, boru duvarlarından daha sıcak sıvıdan daha soğuk sıvıya aktarılır.
Ana Uygulamalar ve Endüstriler
Tüp havuzları, süreç sıvılarının ısıtılması veya soğutulması gereken endüstrilerde her yerde bulunur:
1Güç üretimi:
Yüzey Kondansörleri: Bir türbinden çıkan kondensasyon buharı soğutma suyu kullanarak suya (kondensat) geri döner.
Beslenme suyu ısıtıcıları: Turbinlerden çıkarılan buhar kullanılarak ön ısıtma kazan beslenme suyu.
2Petrol Rafinasyonu ve Petrokimya:
Ham Petrol Destilasyonu: Ham petrolu bir damıtma sütununa girmeden önce ısıtmak.
Ürün Soğutma: Benzin, dizel gibi rafine ürünlerin soğutması.
Reboilers & Condensers: Distillasiyon sütunları ve kimyasal reaktörler için.
3Kimyasal işleme:
Kimyasal reaksiyonlar için sıcaklık kontrolü, çözücü geri kazanımı ve süreç akımı ısıtma/soğutma.
4HVAC ve Soğutma:
Soğutucular: Uzak soğutma veya endüstriyel işlemler için büyük su soğutucular.
Isıtma ve Sıcak Su sistemleri.
5Deniz endüstrisi:
Soğutucular: Gemilerde motor kafesindeki su, yağlama yağı ve buhar sistemleri için.
6Diğer Endüstriler: Farmasötik
BoyutAralık:
| Üretim |
Dış çapı |
Duvar kalınlığı |
| Isı Değiştiricisi Tüpü |
6.00mm'den 101.6mm'e kadar |
0.5mm ila 8mm |
Son bitirme
Çözüm Arıtılmış & Turşu/ Parlak Arıtılmış.
Tüp türü:

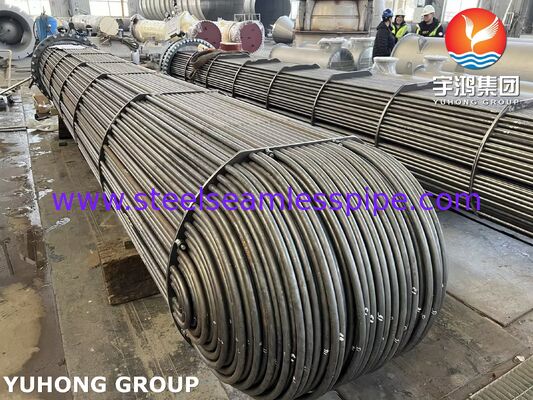

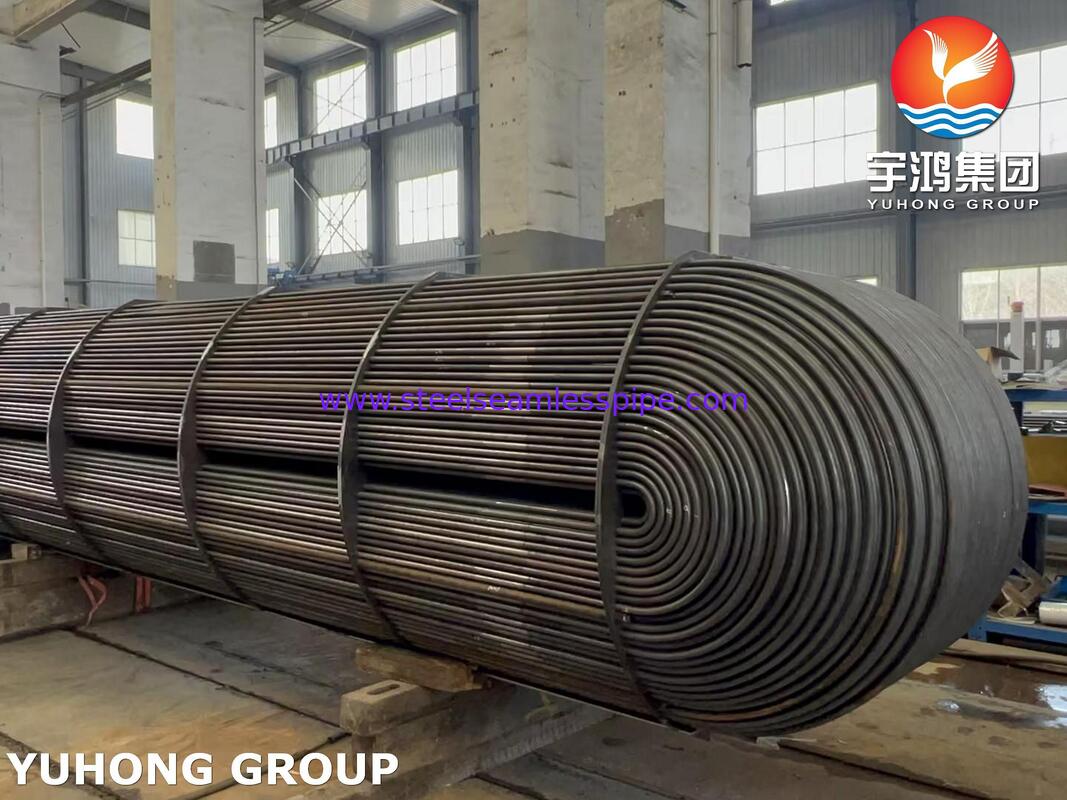

U-Bend & Düz.
Yaptığımız kalite testlerinden bazıları şunlardır:
| Korozyon testi |
Sadece müşteri tarafından özel olarak istendiğinde yürütülür. |
| Kimyasal Analiz |
Gerekli kalite standartlarına göre yapılan test |
| Yıkıcı / Mekanik Test |
Çekicilik. Sertlik. Düzleştirme. Flare. Flanş. |
| Eddy Akım Testi |
Dijital Hata İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılır. |
| Hidrostatik Test |
Tüp sızıntılarını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s'ye dayanabileceğimiz en yüksek basınç. |
| Görsel Denetim |
Pasifleştirildikten sonra, tüplerin ve boruların her bir uzunluğu, yüzey kusurlarını ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı görsel incelemeye tabi tutulur. |
Ek Test:Yukarıda belirtilen testlerin yanı sıra, üretilen ürünlere ek testler de yapıyoruz.
- Eddy Akım Testi
- O.P Testleri
- Radyografi Testleri
|
- Korozyon Testleri
- Mikrotestleme
- Makro Test
|
- IGC Testleri
- Ultrasonik test
- Sıvı Penetrate testi
|
