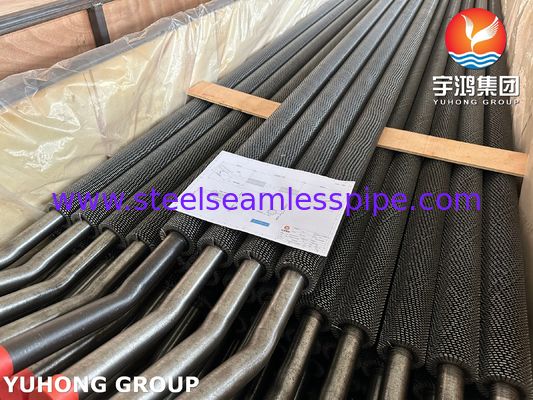

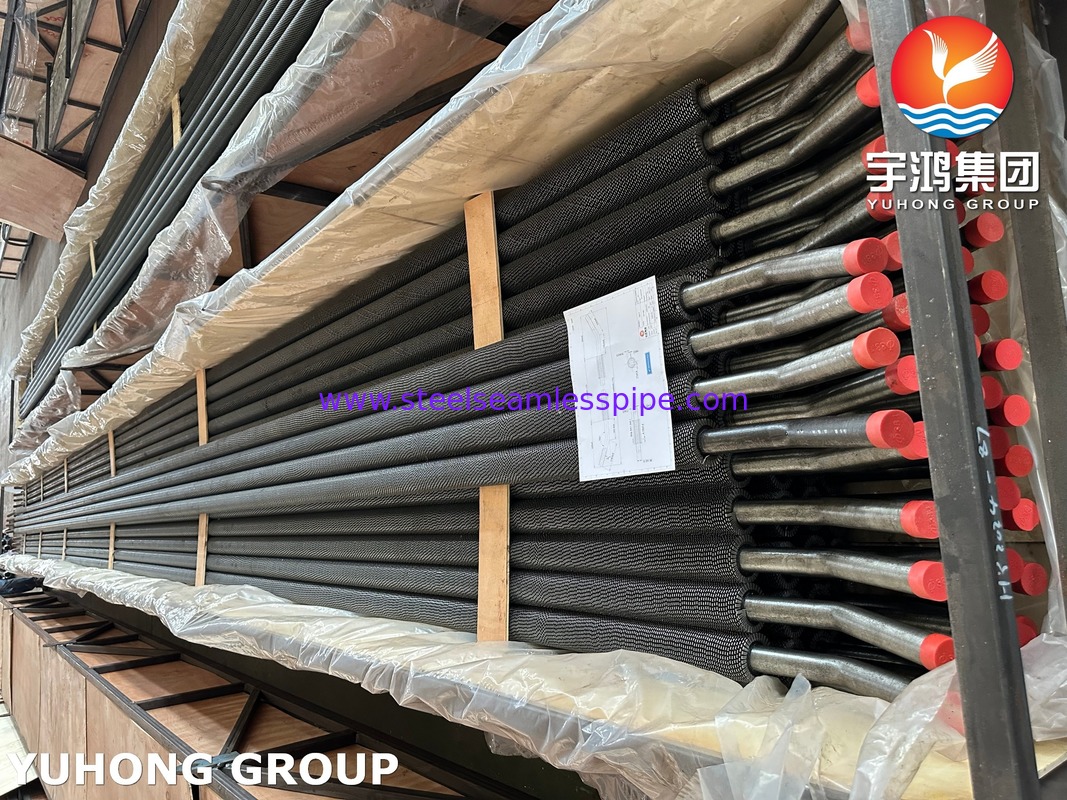

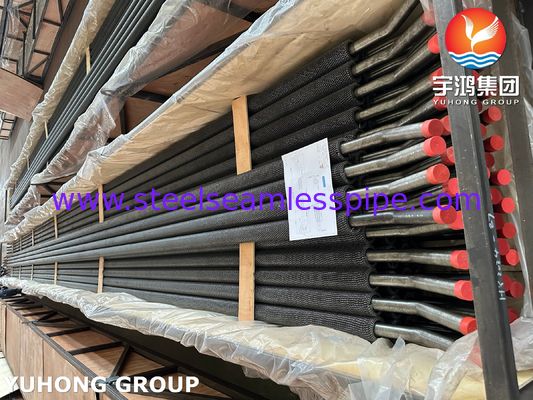

ASME SA213 T22 HFW Tırtıklı Kanatlı Boru (CS Kanatlı)
Ana Boru Malzemesi: ASME SA213 T22
ASME SA213 T22, yüksek sıcaklık ve yüksek basınç hizmetinde yaygın olarak kullanılan bir krom-molibden düşük alaşımlı çeliktir. %2,25 krom ve %1 molibden bileşimi ile yüksek sıcaklık oksidasyonuna, hidrojen saldırısına ve sürünme mukavemetine mükemmel direnç sunar. Bu, onu enerji santrali kazanları, kızdırıcılar, tekrar ısıtıcı bölümleri ve ısı eşanjörü ekipmanları için özellikle uygun hale getirir. Malzeme, sürekli yüksek sıcaklıklarda üstün mekanik özelliklerini ve yapısal kararlılığını koruyarak, yüksek sıcaklık basınç bileşenleri için ideal bir seçimdir.
HFW Tırtıklı Kanatlı Boru Nedir?
HFW Tırtıklı Kanatlı Boru, yüksek frekanslı kaynak teknolojisi kullanılarak üretilen yüksek verimli bir ısı transfer elemanıdır. Tırtıklı bir çelik şerit, ana borunun dış yüzeyine helisel olarak sarılır ve kaynaklanır. Tırtıklı kanat tasarımı, ısı transfer yüzey alanını önemli ölçüde artırır ve akışkan türbülansını artırarak, belirgin şekilde iyileştirilmiş ısı transfer verimliliğine yol açar. Bu tip kanatlı boru, yüksek mukavemetli bir ana boruyu karbon çeliği kanatlarla birleştirerek, yüksek sıcaklıklarda dayanıklılık sağlarken, maliyet etkinliğini korur ve çeşitli zorlu endüstriyel uygulamalar için uygun hale getirir.
Kanatlı Boru Tipleri ve Malzeme Özellikleri
SA213 T22 Kimyasal Bileşimi (%)
| Element |
C |
Mn |
P ≤ |
S ≤ |
Si |
Cr |
Mo |
| Aralık |
0.05–0.15 |
0.30–0.60 |
0.025 |
0.025 |
≤0.50 |
1.90–2.60 |
0.87–1.13 |
Mekanik Özellikler
|
Çekme Dayanımı
|
Akma Dayanımı
|
Sertlik
|
Uzama
|
|
≥415 MPa
|
≥205 MPa
|
≤163 HB
|
≥20%
|
Rekabet Avantajları
1. Mükemmel Yüksek Sıcaklık Performansı:
T22 malzemesi, sürekli yüksek sıcaklıkta çalışma için uygun, yüksek sıcaklıklarda iyi mukavemet ve oksidasyon direnci sağlar.
2. Tırtıklı Kanatlarla Geliştirilmiş Isı Transferi:
Tırtıklı kanat yapısı, akışkan türbülansını artırır ve ısı transfer alanını genişleterek, genel termal verimliliği önemli ölçüde artırır.
3. Sağlam ve Güvenilir HFW Süreci:
Yüksek Frekanslı Kaynak tekniği, kanatlar ve ana boru arasında güçlü bir bağ sağlayarak, termal şoka ve yorulmaya karşı yüksek direnç sağlar ve uzun bir hizmet ömrü sağlar.
4. Uygun Maliyetli Çözüm:
Alaşımlı çelik ana borunun karbon çeliği kanatlarla kombinasyonu, çok çeşitli endüstriyel uygulamalar için yönetilebilir bir maliyetle performans sunan dengeli bir çözüm sunar.
ASME SA213 T22 HFW Tırtıklı Kanatlı Borunun Uygulamaları
1. Enerji Kazanlarında Kızdırıcılar ve Tekrar Isıtıcılar
2. Petrokimya Tesislerinde Proses Isıtıcıları ve Isı Eşanjörleri
3. Atık Isı Geri Kazanım Sistemlerinde Hava Ön Isıtıcıları
4. Rafinerilerde Hidroprosesleme ve Katalitik Reform Üniteleri
5. Endüstriyel Kazanlar ve Sıcak Hava Jeneratörleri
