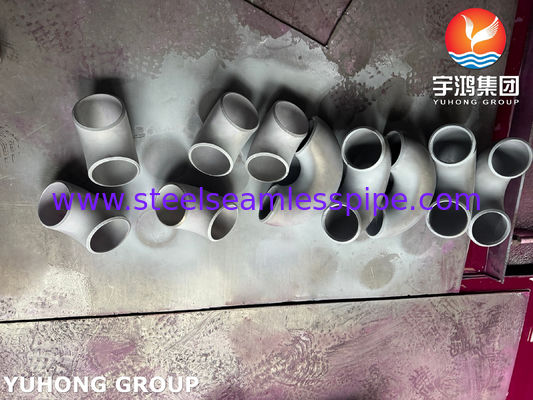

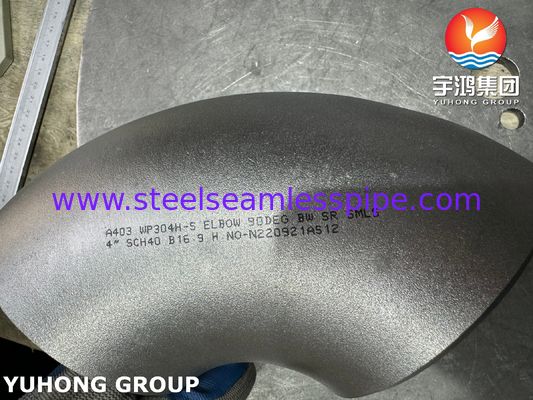

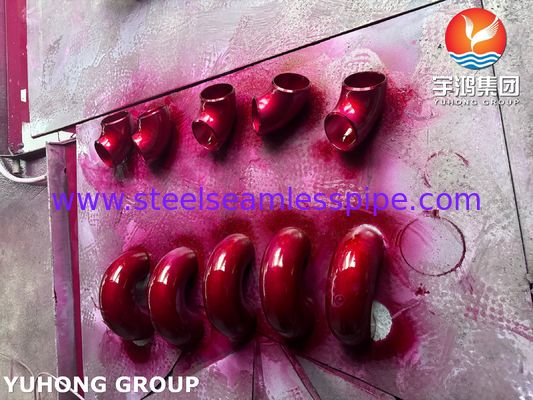

ASTM A403 WP304H Paslanmaz Çelik Bağlantı Kısa Menzilli Dirsek Alın Kaynaklı Dikişsiz B16.9
ASTM A403Amerikan Test ve Malzeme Derneği tarafından geliştirilen, dirsekler, teeler, redüktörler (büyük ve küçük kafalar), boru kapakları, flanşlı kısa bağlantılar, su tuzakları ve branşman bağlantıları gibi bağlantı türlerini kapsayan, östenitik paslanmaz çelik bağlantılar için özel olarak tasarlanmış bir standart spesifikasyondur. Bu standart, bu bağlantı parçalarının malzemeleri, imalatı, boyutları, toleransları, testleri, denetimi ve işaretlenmesi için katı gereksinimler sağlar.
WP304HASTM A403 standardı altında bir malzeme sınıfıdır, burada "WP"dövme, haddeleme veya ekstrüzyon işlemleriyle üretilen ve ısıl işlem gerektiren dikişsiz veya kaynaklı östenitik paslanmaz çelik bağlantıları ifade eder; "H"Yüksek Karbon anlamına gelir. Sıradan 304 malzemesiyle karşılaştırıldığında, 304H daha yüksek bir karbon içeriğine sahiptir ve yüksek sıcaklık ortamlarında malzemenin mukavemetini ve sürünme direncini artırmak için %0,04-0,10 aralığında kontrol edilmesi gerekir.
WP Sınıfları için Bağlantı Sınıfları
|
Sınıf
|
|
|
| S |
Dikişsiz |
|
| W |
Kaynaklı |
Radyografi veya Ultrasonik
|
| WX |
Kaynaklı
|
|
| WU |
Kaynaklı |
|
ASTM A403 WP321H Paslanmaz Çelik Kimyasal Bileşimi
|
WP
GRA.
|
UNS
GRA.
|
KİMYASAL BİLEŞİM % Maksimum |
| C |
MN |
P |
S |
Si |
NI |
Ch |
| WP304 |
S30400 |
0.08 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0-11.0 |
18.0-20.0 |
| WP304H |
S30409 |
0.04-0.10 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0-12.0 |
18.0-20.0 |
WP304H ve WP304 arasındaki fark nedir?
WP304H ve WP304 malzemeleri arasındaki temel farkKarbon İçeriği.
WP304H, %0,04 -0,10 aralığında tutulması gereken daha yüksek bir karbon içeriğine sahipken, WP304, %0,08'e eşit veya daha az olması gereken daha düşük bir karbon içeriğine sahiptir. Karbon içeriğindeki farklılık, WP304H ve WP304'ün mekanik özelliklerinde farklılıklara yol açar; en belirgin olanı, 525 °C'ye eşit veya daha yüksek sıcaklıklardaki kararlılıklarıdır.
Daha yüksek karbon içeriği, WP304H'ye mükemmel sürünme direnci ve dayanıklılık kazandırır, bu da onu termik santrallerdeki süperkritik/ultra süperkritik kazanlar ve petrokimyasallardaki yüksek sıcaklıkta kraking üniteleri gibi önemli yüksek sıcaklık ve yüksek basınçlı boru hattı sistemleri için daha uygun hale getirir. WP304, normal, düşük veya orta sıcaklıklar (genellikle 425 °C/800 °F'nin altında) için daha uygun olan evrensel bir östenitik paslanmaz çeliktir.
ASTM A403 WP304H Paslanmaz Çelik Bağlantı Isıl İşlemi
|
WP GRA.
|
Çözelti Tavlaması
Sıcaklık, min °F [°C]B
|
|
| WP304H |
1900 [1040]
|
su veya diğer hızlı soğutma
|
ASTM A403 WP304H Paslanmaz Çelik Bağlantı Çekme Gereksinimleri
|
WP GRA.
|
Akma Dayanımı, min,
ksi [MPa]
|
Çekme Dayanımı, min,
ksi [MPa]
|
| WP304H |
30[205] |
|
ASTM A403 WP304H Paslanmaz Çelik Bağlantı Uygulaması
-
Petrokimya endüstrisi: yüksek sıcaklıkta kraking üniteleri, hidro işleme üniteleri vb. için yüksek sıcaklık proses boru hatları.
-
Termik santraller: kazan kızdırıcıları, tekrar ısıtıcıları, yüksek sıcaklıkta tekrar ısıtılmış buhar boru hatları vb.
-
Kimya tesisi: Yüksek sıcaklık reaksiyonları, ısıtma ve soğutma içeren proses boru hatları.
-
Kazan sistemi: sıcak su sirkülasyonu ve yüksek sıcaklık buhar sistemi.
-
Yüksek sıcaklık dayanımı ve dikişsiz güvenilirlik gerektiren diğer endüstriyel boru hattı sistemleri.
